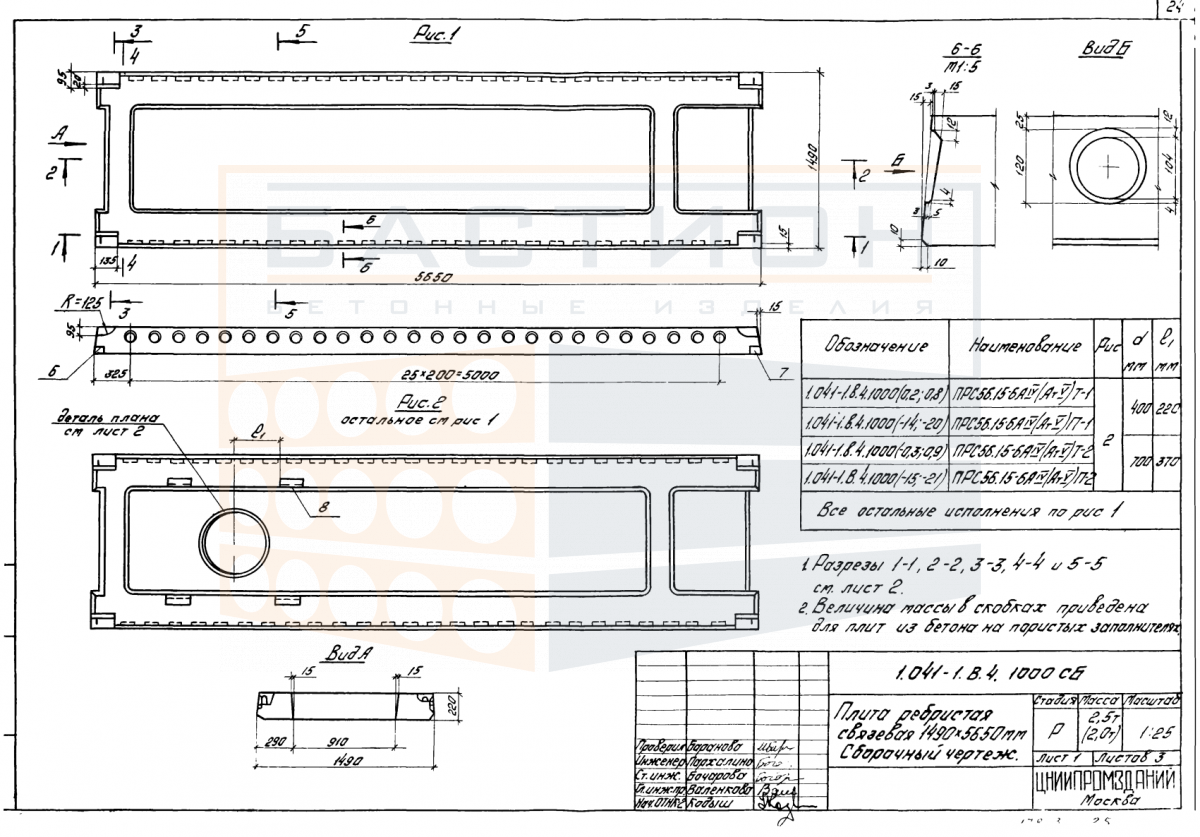

Плита ребристая связевая ПРС 56.15 - 6 АтV Т / П - 1, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 серии 1.041-1 выпуск 4 — это железобетонный элемент сборного перекрытия, предназначенный для работы в составе горизонтального диска каркасного здания. Изделие воспринимает вертикальные нагрузки от пола, перегородок и временных воздействий, а также обеспечивает связевую жесткость, передавая горизонтальные усилия от ветра и сейсмики на несущие стены и колонны. Конструкция выполнена из тяжелого бетона с внутренним стальным армированием, что позволяет воспринимать изгибающие моменты в ребрах и сдвигающие усилия в полке.

Изделие применяется в многоэтажных и промышленных зданиях с железобетонным каркасом по серии 1.041-1 выпуск 4. Плита монтируется в пролете между несущими ригелями или балками, образуя совместно с другими плитами жесткое перекрытие. Ребра плиты ориентированы в продольном направлении и воспринимают изгибающие моменты от распределенной нагрузки. Недостаточная глубина опирания или повреждение торцов при монтаже могут привести к снижению несущей способности и нарушению работы связевых связей. Поэтому требуется точное соблюдение проектных отметок и качественное омоноличивание стыков.

Область применения и технические особенности

Монтаж плиты производится в строгом соответствии с проектной документацией. Опирание осуществляется на полки ригелей или стены с обеспечением проектной глубины. После установки производится омоноличивание стыков и анкеровка арматуры для включения плиты в общую работу перекрытия.

• Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях с нормальным и умеренным температурно-влажностным режимом в соответствии с областью применения серии 1.041-1.
• Ребра плиты работают на изгиб, воспринимая нагрузку от пола, оборудования и временных воздействий, и передают усилие на опорные конструкции через полки ригелей или стены.
• Швы между плитами заполняются бетоном или раствором по проектному решению с последующим уплотнением для обеспечения монолитности диска и распределения усилий.
• Монтажные петли используются только для подъема и монтажа; после установки они не несут эксплуатационной нагрузки и при необходимости обрезаются или закрываются защитным слоем.
• Не допускается монтаж плиты на неподготовленное основание с отклонением по высоте более допустимых значений, указанных в проекте, во избежание концентрации напряжений.
• При установке необходимо контролировать соосность опорных площадок и отсутствие перекосов, предотвращая концентрацию напряжений в ребрах и нарушение связевых функций.
• Для обеспечения связевой функции анкерные выпуски арматуры соединяются с закладными деталями каркаса и омоноличиваются после выверки положения плиты.

Комплексный контроль на всех этапах монтажа — от приемки плит до омоноличивания — гарантирует надежную работу изделия в составе горизонтальной связевой системы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах, соответствующих положению монтажных петель или опорных зон, с совпадением их по вертикали в штабеле. Высота штабеля определяется допустимой нагрузкой на нижние плиты и проектной документацией.

Транспортировка производится в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом и с опиранием на ребра плит. Погрузка и выгрузка осуществляются с использованием мягких строп, исключающих повреждение бетонных поверхностей и монтажных петель.
