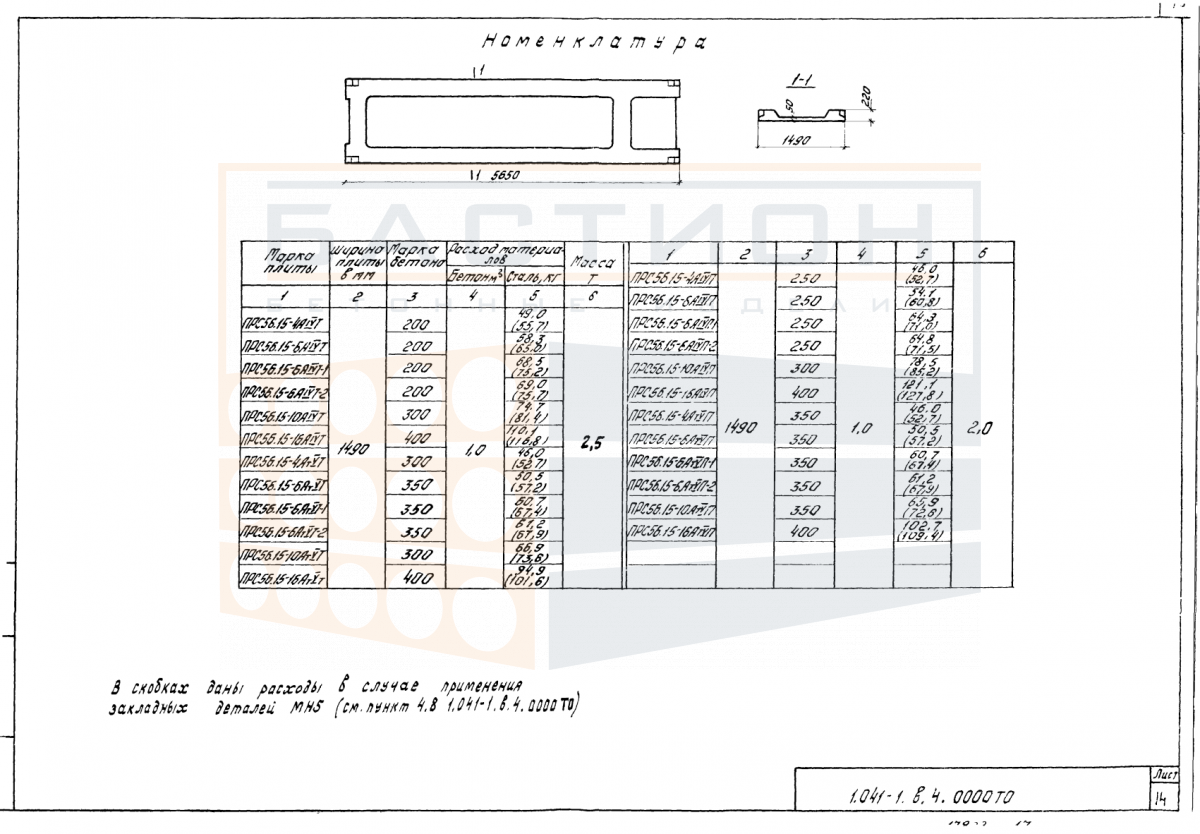

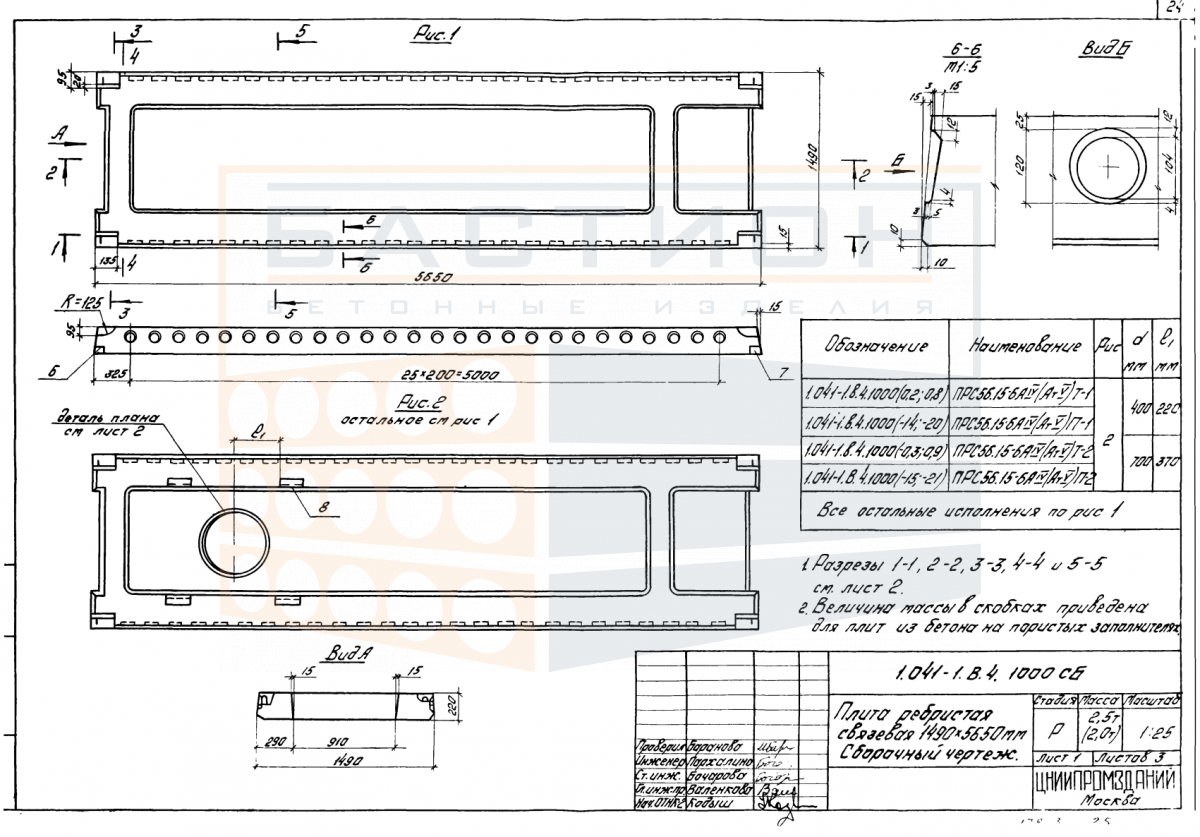

Плита ребристая связевая ПРС 56.15 - 6 АIV Т / П - 2, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных перекрытий и обеспечения пространственной жесткости каркаса. Изделие относится к серии 1.041-1 выпуск 4 и применяется в многоэтажных промышленных и гражданских зданиях с несущим каркасом из колонн и ригелей. Ребристая конструкция плиты позволяет воспринимать значительные изгибающие нагрузки при относительно небольшой собственной массе.

Связевая плита, в отличие от рядовой, дополнительно обеспечивает передачу горизонтальных усилий между вертикальными элементами каркаса, что необходимо для устойчивости здания при ветровых и сейсмических воздействиях. Опирание плиты осуществляется на полки ригелей или стальные закладные детали колонн по проектным отметкам. Глубина опирания и способ анкеровки задаются рабочей документацией. Ошибки при монтаже, такие как смещение плиты с опорных зон или повреждение торцевых ребер, могут привести к снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на ригели или консоли колонн. Для строповки используются монтажные петли, расположенные по торцам. Стыки между смежными плитами заполняются бетоном или раствором после выверки положения. Ребра плиты ориентированы вдоль пролета и работают как основные несущие элементы.

• Плита рассчитана на работу совместно с монолитным бетонным швом по продольным сторонам, что обеспечивает дисковую жесткость перекрытия.
• Торцевые зоны плиты содержат выпуски арматуры для соединения с ригелями или закладными деталями колонн.
• При монтаже необходимо контролировать совпадение опорных площадок и равномерное опирание по всей ширине плиты.
• Зазоры между плитами и ригелями должны соответствовать проекту; допускается корректировка положения с помощью регулировочных пластин.
• Не допускается повреждение ребер, особенно в местах строповки, так как это снижает прочность на изгиб.
• После укладки и замоноличивания стыков плита включается в совместную работу с каркасом здания, воспринимая как вертикальные, так и горизонтальные нагрузки.

Опирание и анкеровка связевых плит должны выполняться по проекту, разработанному на основе серии 1.041-1. Применение плит без учета проектных требований к опиранию и стыковке не допускается.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Между изделиями в штабеле укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в местах расположения монтажных петель. Не допускается опирание плит на ребра или углы. Высота штабеля определяется несущей способностью нижнего изделия и схемой складирования, принятой на объекте.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Перевозка навалом запрещена. При погрузке и разгрузке строповка производится за монтажные петли с использованием траверс, исключающих перекос. Запрещается перемещать плиту волоком или сбрасывать с высоты. Боковые поверхности и торцы должны быть защищены от ударов.
