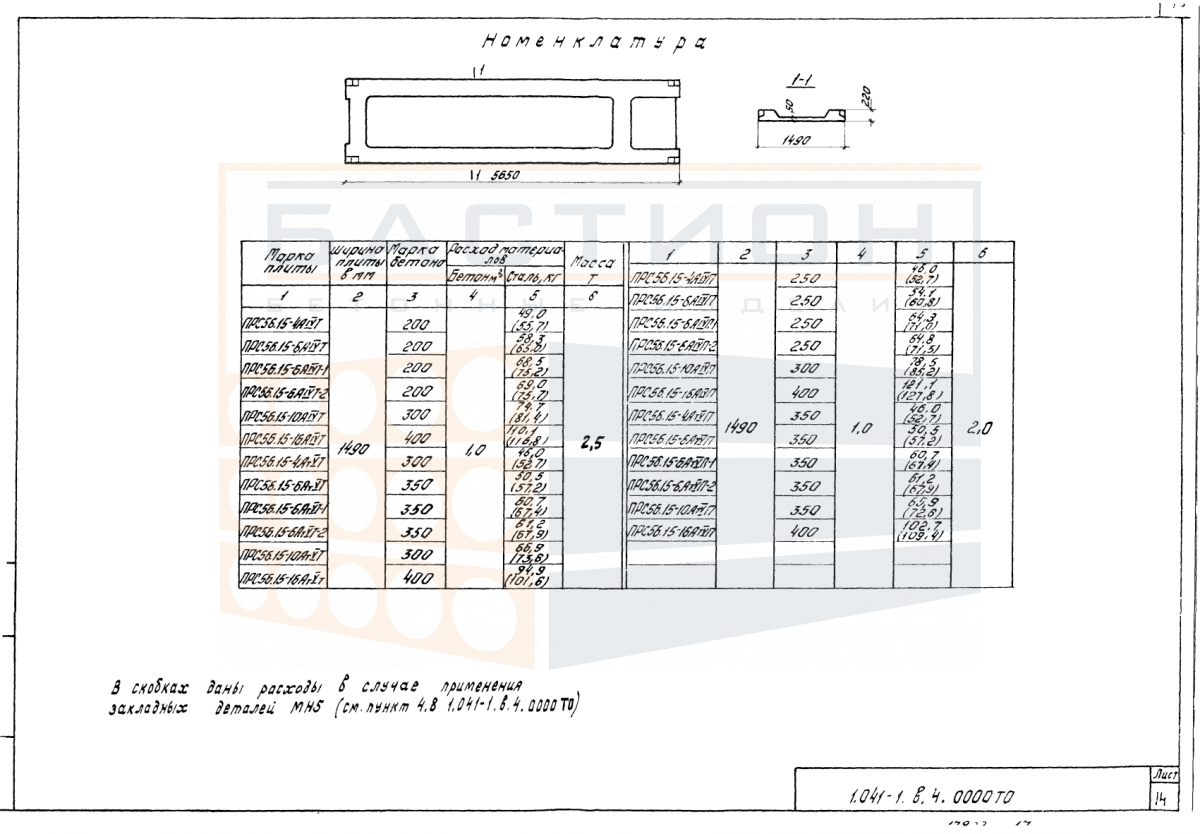

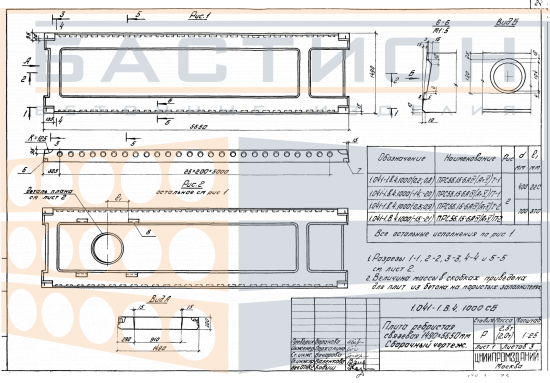

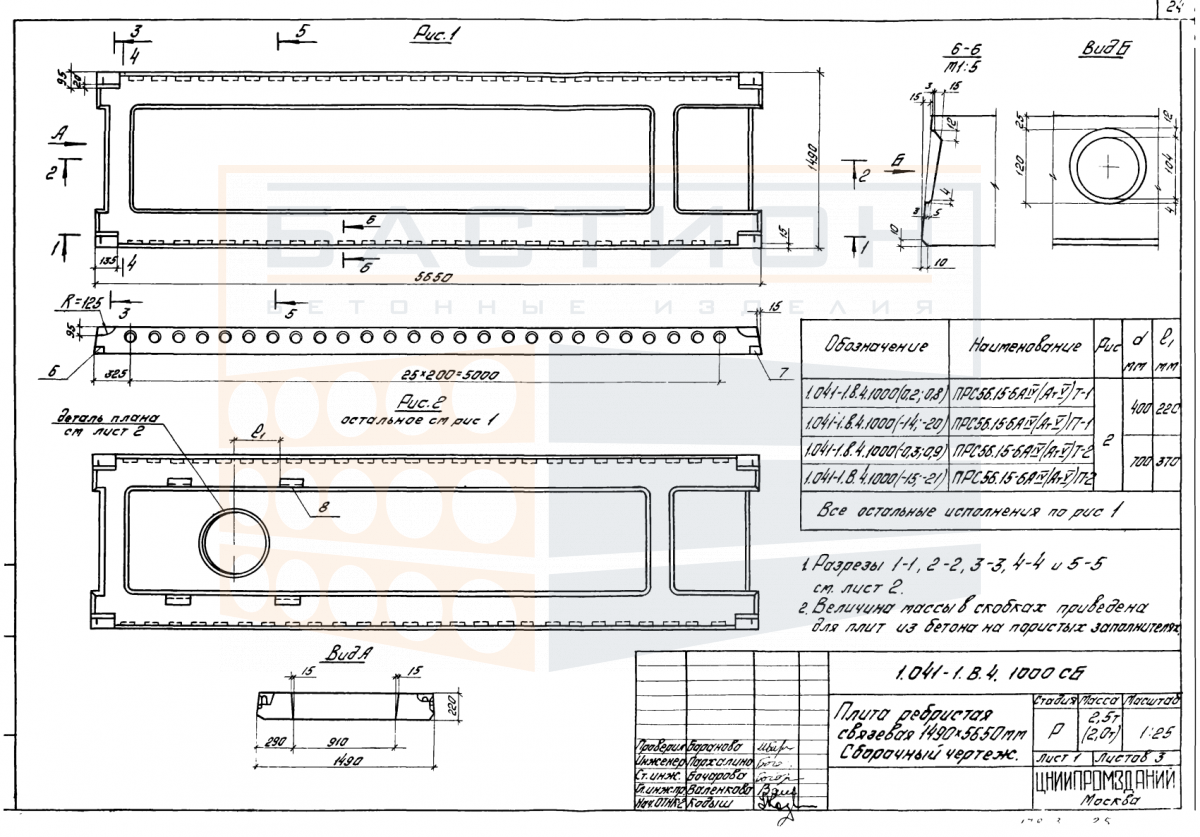

Плита ребристая связевая ПРС 56.15 - 4 АIV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в составе сборных конструктивных схем. Изделие относится к серии 1.041-1 выпуск 4 и предназначено для использования в качестве связевого элемента, обеспечивающего совместную работу соседних плит и перераспределение нагрузок между ними.

Плита ПРС 56.15 применяется в многопролетных зданиях с рамным или каркасным несущим остовом. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и устойчивость перекрытия. Ошибки при подборе глубины опирания или несоблюдение проектного положения ребер приводят к перераспределению усилий и снижению несущей способности системы.

Область применения и технические особенности

Монтаж плиты выполняется на ригели или несущие стены, при этом глубина опирания задается проектом. Ориентация ребер должна соответствовать направлению пролета. Совместная работа плит обеспечивается за счет сварки закладных деталей и омоноличивания стыков. Не допускается монтаж на неподготовленное основание с перекосом или отклонением от проектных отметок.

• Плита рассчитана на восприятие нагрузок от собственного веса, веса полов, перегородок, оборудования и временных нагрузок в соответствии со схемой опирания, предусмотренной проектом перекрытия.
• Торцевые участки плиты являются опорными зонами, не допускается их повреждение при строповке, складировании и монтаже для сохранения проектной несущей способности.
• Закладные детали и монтажные петли используются для фиксации при строповке и последующей анкеровки в узлах сопряжения с ригелями или стенами.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проектному решению для обеспечения дискретности и жесткости перекрытия как единой горизонтальной диафрагмы.
• При монтаже контролируется совпадение отметок опорных площадок, отсутствие наклона и смещения плиты относительно осей, что влияет на равномерность передачи нагрузки.
• Отклонение от проектного положения ребер изменяет характер работы перекрытия и может привести к потере устойчивости, поэтому монтажное положение проверяется до начала сварки.

Выбор плиты ПРС 56.15 должен осуществляться на основе рабочей документации, учитывающей фактические нагрузки, величины пролетов и конструкцию опорных узлов. Применение изделия без проектного обоснования не допускается.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровной твердой поверхности. В качестве опор под плиту применяются деревянные прокладки, устанавливаемые строго в местах, соответствующих опорным зонам (торцы). При многоярусном хранении прокладки располагаются по одной вертикальной линии, чтобы исключить изгибные напряжения. Высота штабеля ограничивается условиями устойчивости и безопасной разгрузки.

Транспортировка осуществляется в вертикальном или горизонтальном положении в зависимости от типа транспорта. Плиты фиксируются от продольного и поперечного смещения. Перевозка навалом не допускается. При погрузке и выгрузке строповка выполняется за монтажные петли. Удары, перекосы и опирание на ребра при погрузочно-разгрузочных работах исключаются.
