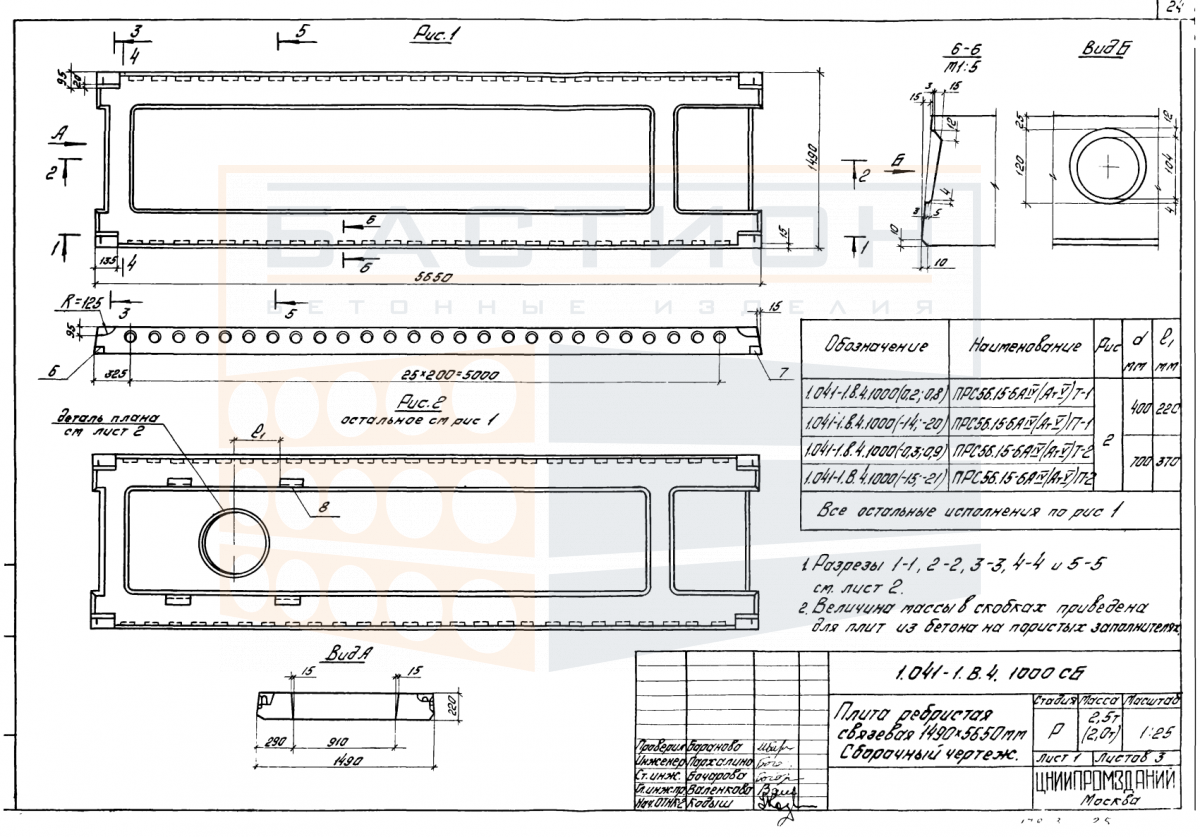

Плита ребристая связевая ПРС 56.15 - 6 АIV Т / П - 1, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных и технических перекрытий. Изделие относится к серии 1.041-1 выпуск 4 и предназначено для работы в составе сборных каркасов с опиранием на ригели или стены. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок при эксплуатации.

Применение связевых плит позволяет обеспечить пространственную жесткость перекрытия и распределение горизонтальных усилий между несущими элементами. Типоразмер ПРС 56.15 рассчитан на пролет до 5650 мм при ширине 1490 мм и высоте сечения 220 мм. Опирание выполняется по коротким сторонам на несущие конструкции; глубина опирания и анкеровка стержней задаются рабочими чертежами серии. Несоблюдение проектных параметров опирания может привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плит ПРС 56.15 производится на подготовленное основание с выверкой отметок опорных площадок. Стыки между смежными плитами заполняются бетоном по проекту; в связевых элементах дополнительно предусматривается сварка закладных деталей для передачи распора. Ребра плиты ориентируются вертикально; перекосы и опирание на ребро не допускаются. Перед установкой проверяются монтажные петли и отсутствие повреждений торцевых участков.

• Плита работает в пролете между несущими опорами, передавая нагрузку от пола, перегородок и оборудования на ригели или стены.
• Сопряжение с соседними плитами осуществляется по продольным сторонам через швы, заполняемые бетоном класса по проекту.
• Торцевые зоны плиты содержат выпуски арматуры для анкеровки в ригелях; повреждения этих зон недопустимы.
• Глубина опирания на несущие конструкции принимается по серии 1.041-1 и уточняется по рабочим чертежам.
• При транспортировке и складировании плиты укладываются горизонтально на деревянные прокладки в опорных зонах с совпадением по вертикали.
• Монтаж связевой плиты требует обязательной сварки закладных деталей с ригелем для обеспечения жесткости диска перекрытия.
• Не допускается опирание плиты на нерасчетные участки, включая ребра, и монтаж на непроверенное основание.

Выполнение требований по опиранию, анкеровке и омоноличиванию стыков обеспечивает проектную несущую способность перекрытия и долговечность конструкции.

Правила хранения и транспортировки изделия

Складирование плит ПРС 56.15 производится в горизонтальном положении на ровном основании, исключающем неравномерную просадку. Под опорные зоны укладываются деревянные прокладки, расположенные строго по одной вертикали при штабелировании. Прокладки устанавливаются в местах, соответствующих проектным опорным участкам плиты. Высота штабеля не должна превышать допустимую для данного типоразмера по условиям прочности нижних изделий.

При транспортировке плиты размещаются в кузове в один или несколько ярусов с фиксацией от продольных и поперечных смещений. Перевозка навалом запрещается. Строповка производится за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Во время погрузки и выгрузки следует предохранять торцы, ребра и закладные детали от механических повреждений.
