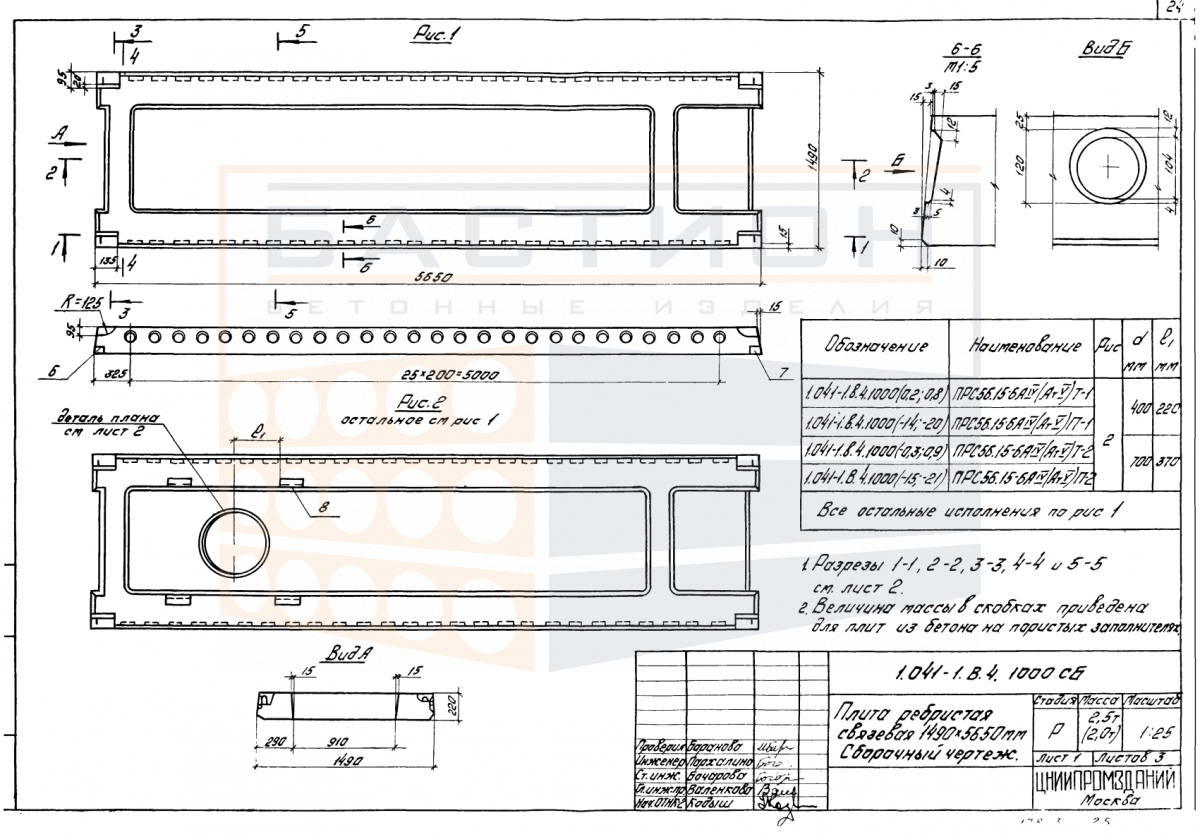

Плита ребристая связевая ПРС 56.15 - 10 АIV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент сборного перекрытия, предназначенный для соединения смежных ребристых плит и передачи горизонтальных нагрузок в плоскости диска перекрытия. Изделие относится к серии 1.041-1 выпуск 4 и используется в каркасно-панельных зданиях различного назначения. Наличие продольных ребер обеспечивает необходимую жесткость при работе на изгиб, а предварительно напряженная арматура класса А-IV позволяет воспринимать эксплуатационные нагрузки при относительно небольшом собственном весе.

Применение связевых плит в перекрытии обеспечивает пространственную жесткость здания и равномерное распределение горизонтальных усилий между вертикальными диафрагмами. Плита укладывается на ригели или стены, при этом глубина опирания и способ закрепления определяются проектом. Неправильный монтаж или нарушение проектного положения ребер могут привести к перераспределению нагрузок и снижению несущей способности конструкции. Поэтому перед установкой необходимо проверить плоскостность опорных поверхностей и соответствие отметок.

Область применения и технические особенности

Плиты ПРС монтируются в составе сборных ребристых перекрытий промышленных и гражданских зданий. Укладка производится на железобетонные ригели или несущие стены. В процессе монтажа необходимо обеспечить проектное положение плиты, выверку по осям и отметкам. Сопряжение с соседними плитами выполняется с помощью сварки закладных деталей с последующим омоноличиванием швов. Глубина опирания назначается по рабочей документации серии 1.041-1 выпуск 4. При монтаже запрещается опирать плиту на нерасчетные участки, а также допускать перекосы и повреждения торцевых зон.

• Плита работает в пролете между опорами, воспринимая вертикальные и горизонтальные нагрузки, и передает их на несущий каркас здания.
• Ребра плиты являются основными несущими элементами, их ориентация должна строго соответствовать проектному положению.
• Стыки между смежными плитами омоноличиваются бетоном класса не ниже проектного, что обеспечивает жесткость диска перекрытия.
• Закладные детали плит используются для сварного соединения между собой и с опорными элементами, создавая пространственную связь.
• При монтаже необходимо обеспечить проектную глубину опирания; недостаточная глубина может привести к концентрации напряжений и разрушению опорной зоны.
• Пустоты в ребрах не предназначены для прокладки инженерных коммуникаций без дополнительного проектного решения.
• Перед монтажом следует убедиться в отсутствии трещин, сколов и повреждений монтажных петель; дефектные петли не допускаются к строповке.

Монтаж плит ПРС должен выполняться с использованием грузоподъемного оборудования соответствующей грузоподъемности, с применением траверс для равномерного распределения усилий на монтажные петли. После установки плиты фиксируются сваркой, а швы заполняются бетонной смесью по проектному решению.

Правила хранения и транспортировки изделия

Плиты ребристые связевые ПРС 56.15 складируются в горизонтальном положении на ровной, очищенной площадке с твердым покрытием. Под каждую плиту укладываются деревянные прокладки сечением не менее 50х50 мм в местах, соответствующих опорным зонам (под ребрами). Прокладки соседних рядов должны располагаться строго по вертикали, чтобы исключить возникновение изгибающих моментов в нижних плитах. Высота штабеля определяется проектом складирования с учетом несущей способности нижних изделий и не должна превышать допустимого числа рядов. Не допускается опирание плит на ребра или торцы, а также складирование навалом.

При транспортировке плиты укладываются в горизонтальном положении на опоры транспортного средства, исключающие провисание и контакт с острыми кромками. Плиты крепятся к кузову или поддону с помощью инвентарных стяжек или тросов для предотвращения смещения и ударов. Запрещается перевозка плит навалом или с опиранием на несущие элементы, не предусмотренные проектом. Погрузка и выгрузка выполняются с использованием стропов, закрепленных за монтажные петли, без рывков и перекосов.
