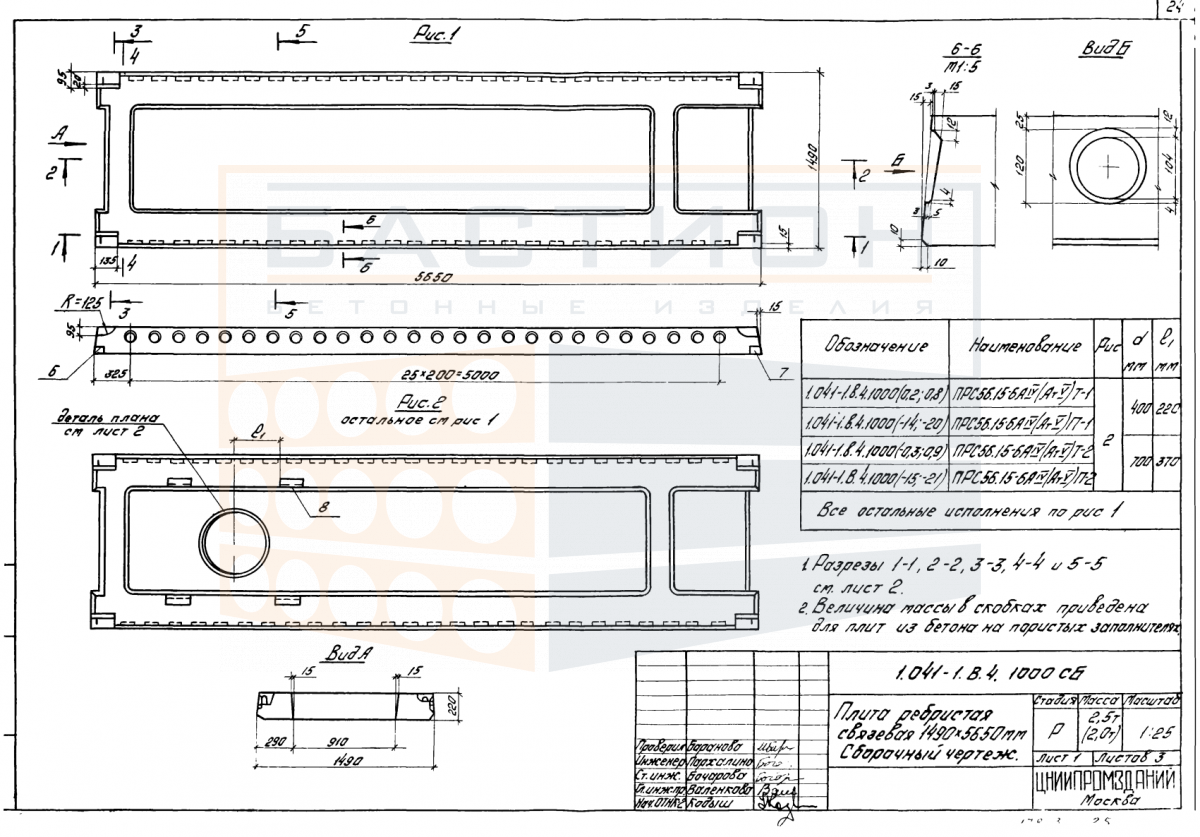

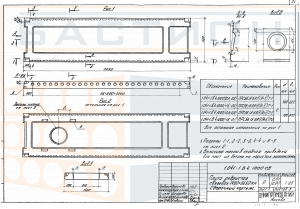

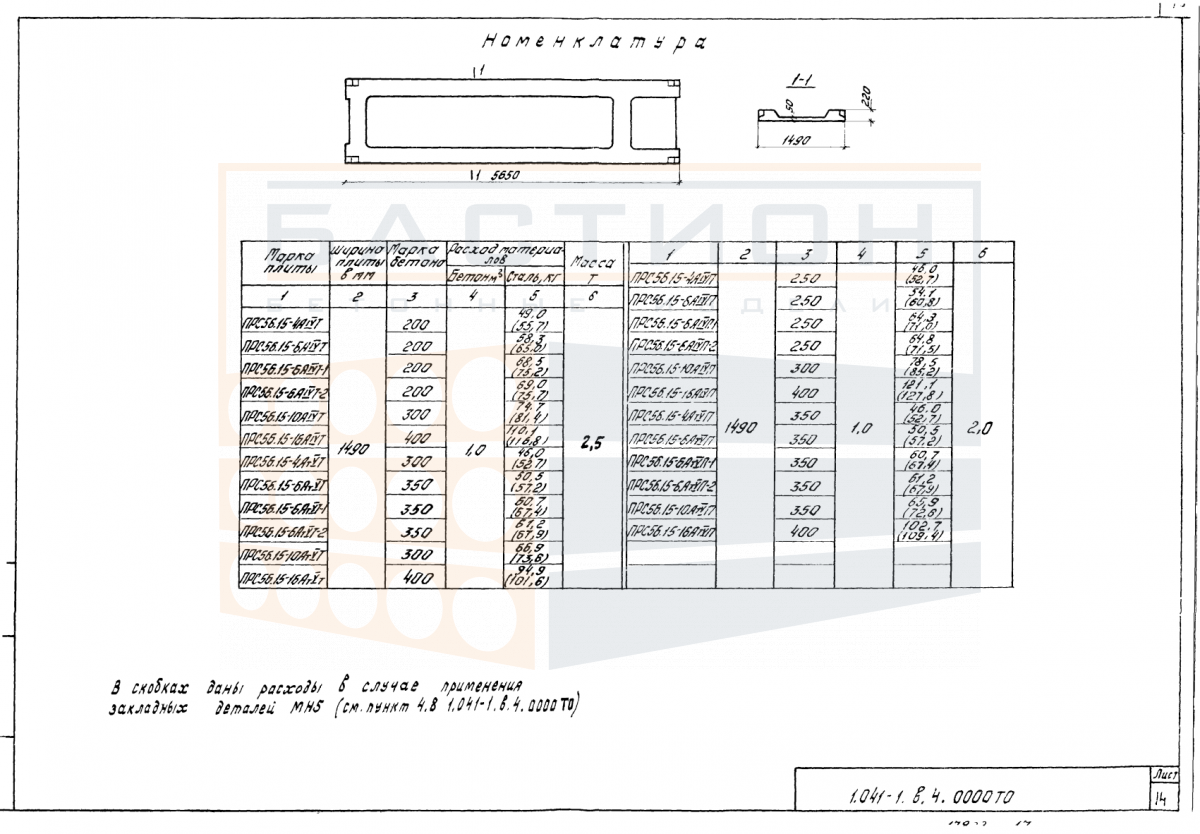

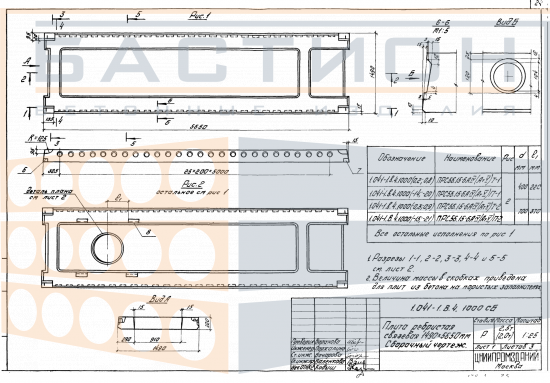

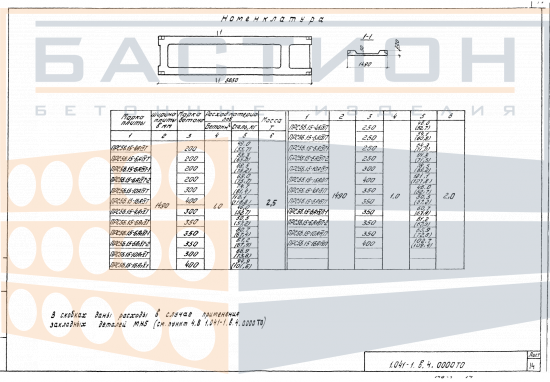

Плита ребристая связевая ПРС 56.15 - 6 АIV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Конструкция выполнена с продольными ребрами, которые обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие опоры — стены, балки или ригели. Серия 1.041-1 выпуск 4 определяет типоразмеры и армирование плит, предназначенных для сооружений с регулярной сеткой колонн или шагом несущих стен. Изделие рассчитано на работу в составе сборного каркаса с жесткими или шарнирными узлами сопряжения.

Применение плит ПРС 56.15 характерно для промышленных, складских, общественных и многоэтажных жилых зданий, где требуется перекрытие пролетов до 6 метров. Связевая функция плиты заключается в обеспечении пространственной жесткости каркаса за счет передачи горизонтальных нагрузок (ветровых, сейсмических) на вертикальные диафрагмы. Опирание ребер на ригели или стены должно выполняться строго по проектным отметкам с заданной глубиной заделки. Ошибки при монтаже — недостаточное опирание, перекос плиты, повреждение торцов — могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плит ПРС 56.15 выполняется в составе сборных или сборно-монолитных перекрытий. Опирание осуществляется на ригели каркаса, стеновые панели или несущие стены по двум коротким сторонам. Проектное положение фиксируется закладными деталями и выпусками арматуры с последующим омоноличиванием швов. Торцевые зоны плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке, так как в них сосредоточена анкеровка предварительно напряженной арматуры. Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы и герметизации стыков. При монтаже на неподготовленное основание возможен перекос плиты с потерей расчетной схемы опирания. Работа ребер на изгиб требует, чтобы продольные оси были ориентированы вдоль пролета, а поперечные опоры находились строго под ребрами.

• Изделие предназначено для формирования горизонтальных дисков перекрытий и покрытий зданий различного назначения с регулярной сеткой опор.
• Продольные ребра плиты воспринимают изгибающие моменты и передают нагрузку на ригели, стены или балки через опорные зоны шириной не менее 100 мм по каждому торцу.
• При монтаже необходимо обеспечить совпадение оси опирания с продольной осью ребра — смещение опоры может вызвать кручение элемента и трещинообразование.
• Закладные детали и монтажные петли должны быть очищены от бетона и не иметь повреждений для безопасной строповки и фиксации.
• Омоноличивание швов между плитами выполняется бетоном класса не ниже проектного с тщательным уплотнением и последующим уходом во избежание усадочных трещин.
• Торцевые участки плиты не допускают нарушения целостности — сколы бетона в зоне анкеровки арматуры снижают несущую способность изделия.
• Плита рассчитана на работу в условиях статических нагрузок от пола, перегородок, оборудования и людей; динамические воздействия учитываются в проекте отдельно.

Совместная работа плит перекрытия в сборном каркасе достигается за счет правильного опирания и качественного заполнения стыков. Нарушение проектной схемы опирания или повреждение элементов может потребовать усиления конструкции или замены изделия. Параметры монтажа и анкеровки уточняются по рабочей документации серии 1.041-1 выпуск 4.

Правила хранения и транспортировки изделия

Плиты ребристые связевые ПРС 56.15 должны храниться в горизонтальном положении на ровном твердом основании, исключающем просадку и перекос. Штабелирование допускается только с укладкой инвентарных прокладок из дерева или эластичного материала в местах, соответствующих опорным зонам (под ребрами). Прокладки одного вертикального ряда должны располагаться строго друг над другом, чтобы избежать изгиба нижележащих плит. Высота штабеля и количество рядов определяются с учетом массы изделий и требований безопасности. Поверхность плит должна быть защищена от воздействия атмосферных осадков, грязи и масел, особенно в местах закладных деталей и петель.

Транспортировка осуществляется в кузове автомобиля или на железнодорожной платформе в горизонтальном положении ребрами вниз. Плиты необходимо фиксировать от продольных и поперечных смещений с помощью упоров, деревянных брусков и стяжных ремней. Перевозка навалом или с опиранием на слабые кромки запрещена. Монтажные петли используются только для строповки; не допускается подъем плиты за ребра или арматурные выпуски. При погрузке и разгрузке исключаются ударные нагрузки, падение и перекоса изделия.
