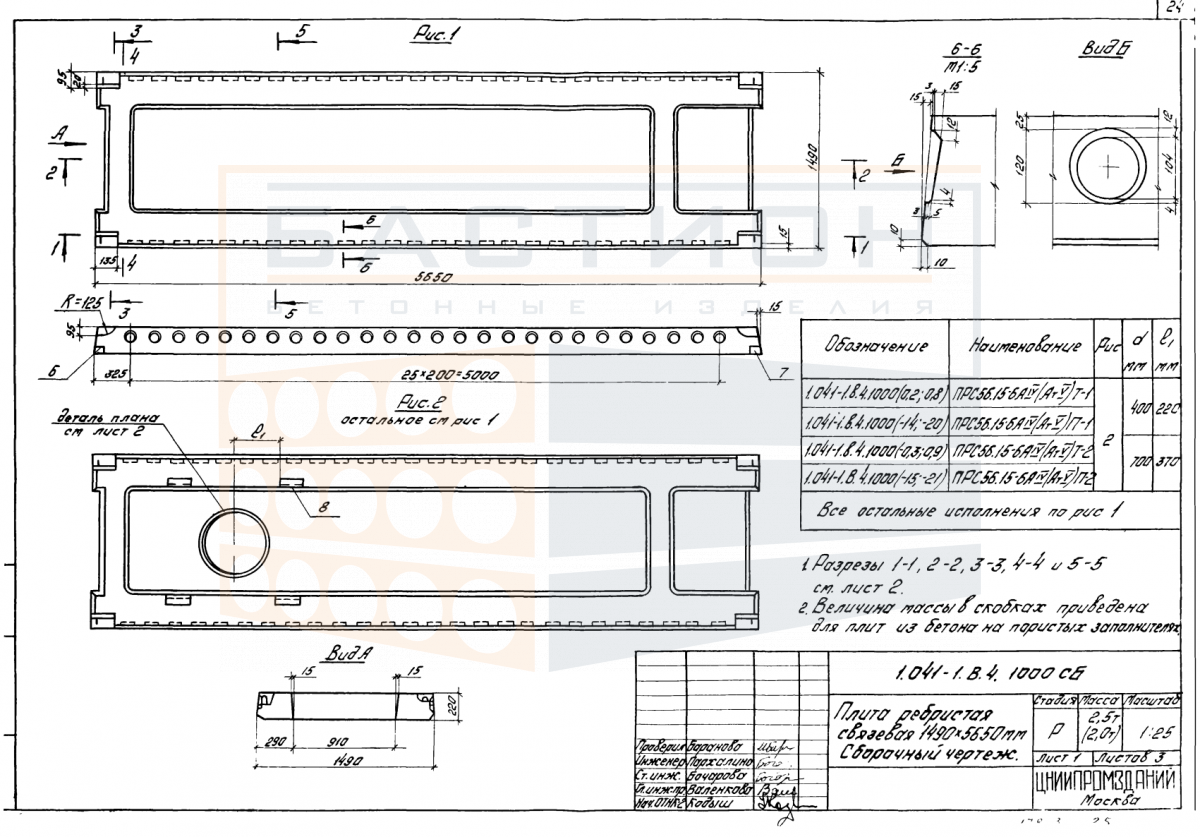

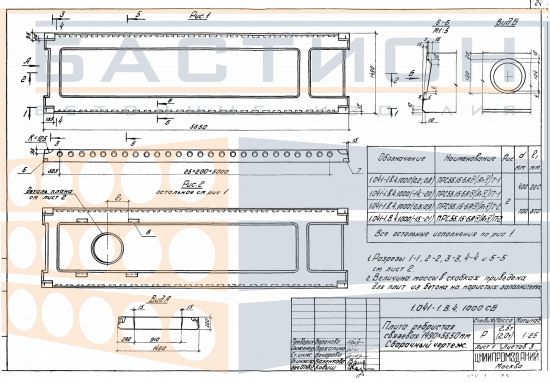

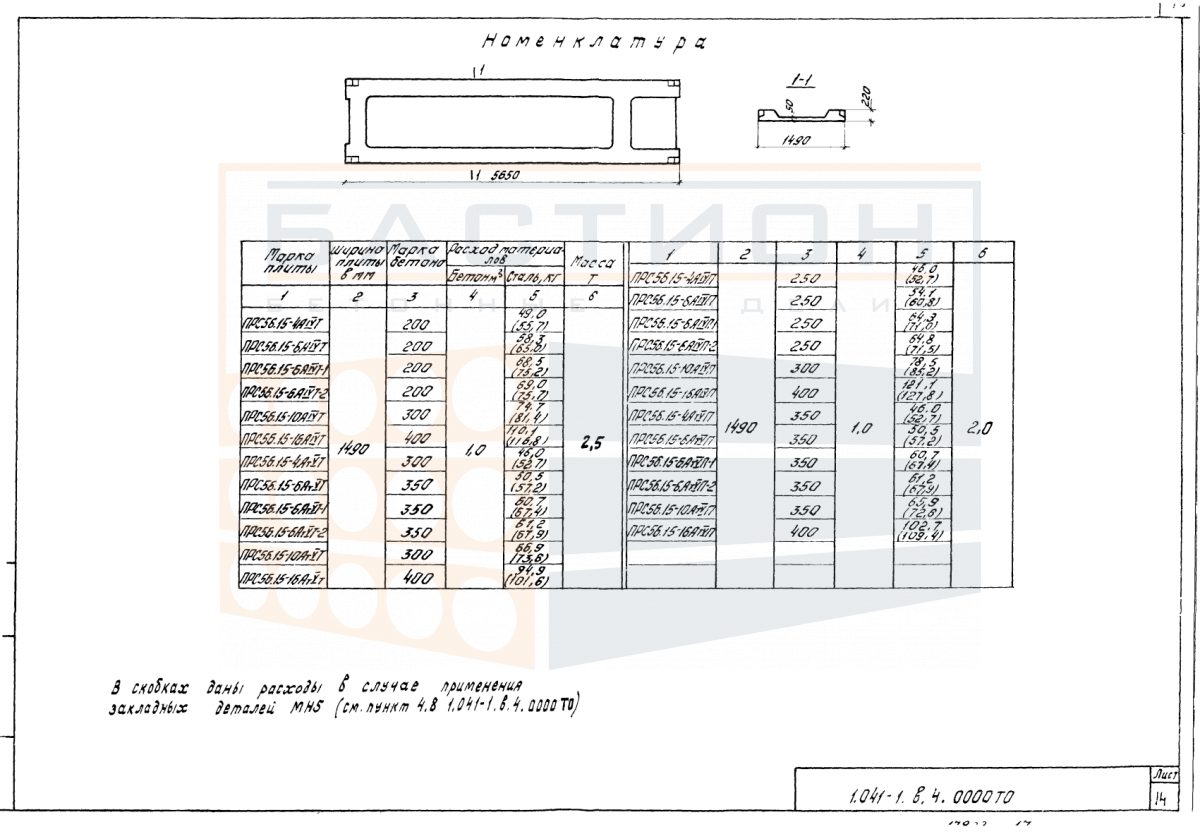

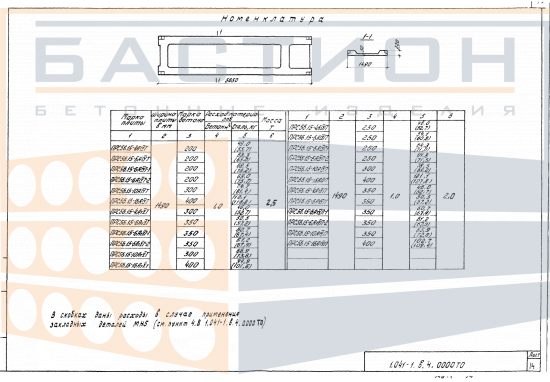

Плита ребристая связевая ПРС 56.15 - 16 АIV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в каркасных зданиях. Изделие относится к серии 1.041-1 выпуск 4 и предназначено для работы в качестве горизонтального диафрагменного элемента, обеспечивающего совместную работу колонн и ригелей при восприятии ветровых и сейсмических нагрузок.

Конструкция плиты включает продольные и поперечные ребра, которые обеспечивают необходимую жесткость при изгибе. В составе перекрытия плита воспринимает полезные нагрузки от пола, перегородок и оборудования и передает их на несущие элементы каркаса. Связевая функция реализуется через монтажную сварку закладных деталей, объединяющих плиту с ригелями и колоннами. Точное выполнение монтажных узлов определяет пространственную устойчивость всего здания.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на ригели или консоли колонн. Глубина опирания и узлы соединения закладных деталей назначаются по рабочей документации. После установки плита фиксируется сваркой, затем выполняется омоноличивание швов бетоном класса не ниже проектного. Опирание на несущие элементы должно быть жестким и стабильным.

• Работает как часть горизонтального диска перекрытия, распределяя ветровые и сейсмические усилия между вертикальными элементами каркаса.
• Ребра плиты принимают на себя изгибающие моменты от вертикальной нагрузки, а полка обеспечивает сжатие в сжатой зоне.
• Опирание осуществляется на ригели или полки колонн с проектной глубиной, которая исключает смятие и раздавливание опорной зоны.
• Закладные детали соединяются с аналогичными элементами смежных конструкций сваркой, обеспечивая непрерывность горизонтального связевого пояса.
• Торцевые участки плиты усилены для восприятия растягивающих усилий, возникающих при работе связевого элемента в разных режимах загружения.
• Монтажные петли используются для строповки; их повреждение или нагружение сверх проектного не допускается. После монтажа петли могут быть обрезаны или загнуты.

Применение плиты ПРС 56.15 в соответствии с требованиями серии 1.041-1 выпуск 4 обеспечивает проектную надежность перекрытия и пространственную жесткость здания. Все монтажные соединения должны выполняться по назначенным чертежам.

Правила хранения и транспортировки изделия

Складирование плит производится на выровненной площадке с твердым покрытием в горизонтальном положении. Изделия укладываются на деревянные прокладки, устанавливаемые в опорных зонах. Прокладки соседних рядов должны располагаться строго по вертикали. Высота штабеля не должна превышать значений, установленных в технологической карте. Не допускается складирование плит на грунт или на наклонные поверхности.

Транспортировка выполняется в горизонтальном положении с надежной фиксацией в кузове. Плиты не должны опираться на ребра или торцы. Используются траверсы с равномерным распределением нагрузки на все монтажные петли. Перевозка навалом запрещена. Погрузка и выгрузка производятся плавно, без ударов и рывков. Повреждение закладных деталей, петель и ребер не допускается.
