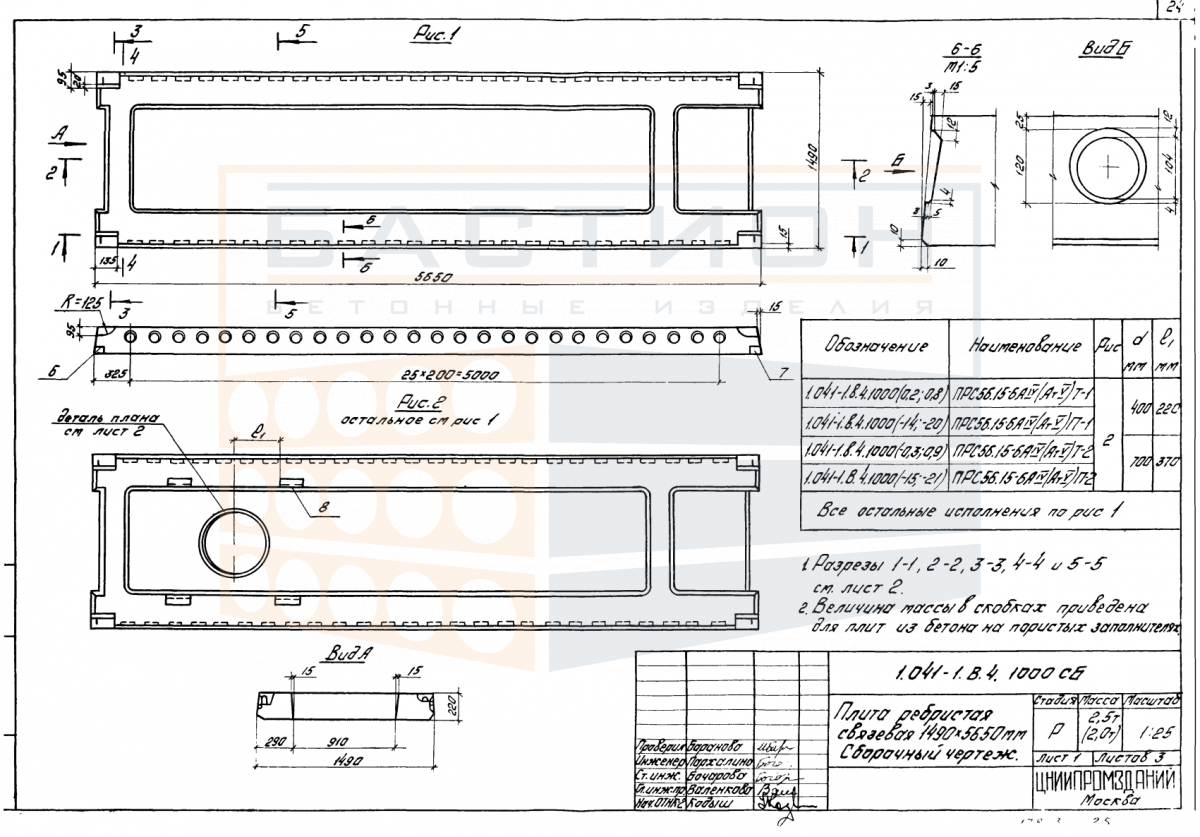

Плита ребристая связевая ПРС 56.15 - 4 АтV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия в составе каркасных зданий. Изделие относится к серии 1.041-1 выпуск 4 и предназначено для работы в связевых конструкциях, обеспечивая жесткость и устойчивость здания. Продольные ребра плиты воспринимают изгибающие нагрузки, передавая усилия на несущие балки или ригели.

Плита применяется в зданиях с шагом колонн или несущих стен, соответствующим длине изделия. При проектировании перекрытия учитывается распределение временных и постоянных нагрузок от пола, перегородок и оборудования. Недостаточная глубина опирания или нарушение проектного положения ребер могут привести к перераспределению усилий и снижению несущей способности. Опирание осуществляется на полки ригелей или стены по проектным отметкам.

Область применения и технические особенности

Монтаж плиты выполняется с соблюдением проектной ориентации: ребра направлены вниз, опорные зоны располагаются на несущих конструкциях. Стыки между плитами омоноличиваются для обеспечения пространственной жесткости диска перекрытия.

• Плита рассчитана на восприятие равномерно распределенных нагрузок от собственного веса, веса пола, временных нагрузок от людей и оборудования. Распределение нагрузок осуществляется через ребра жесткости на опорные узлы.

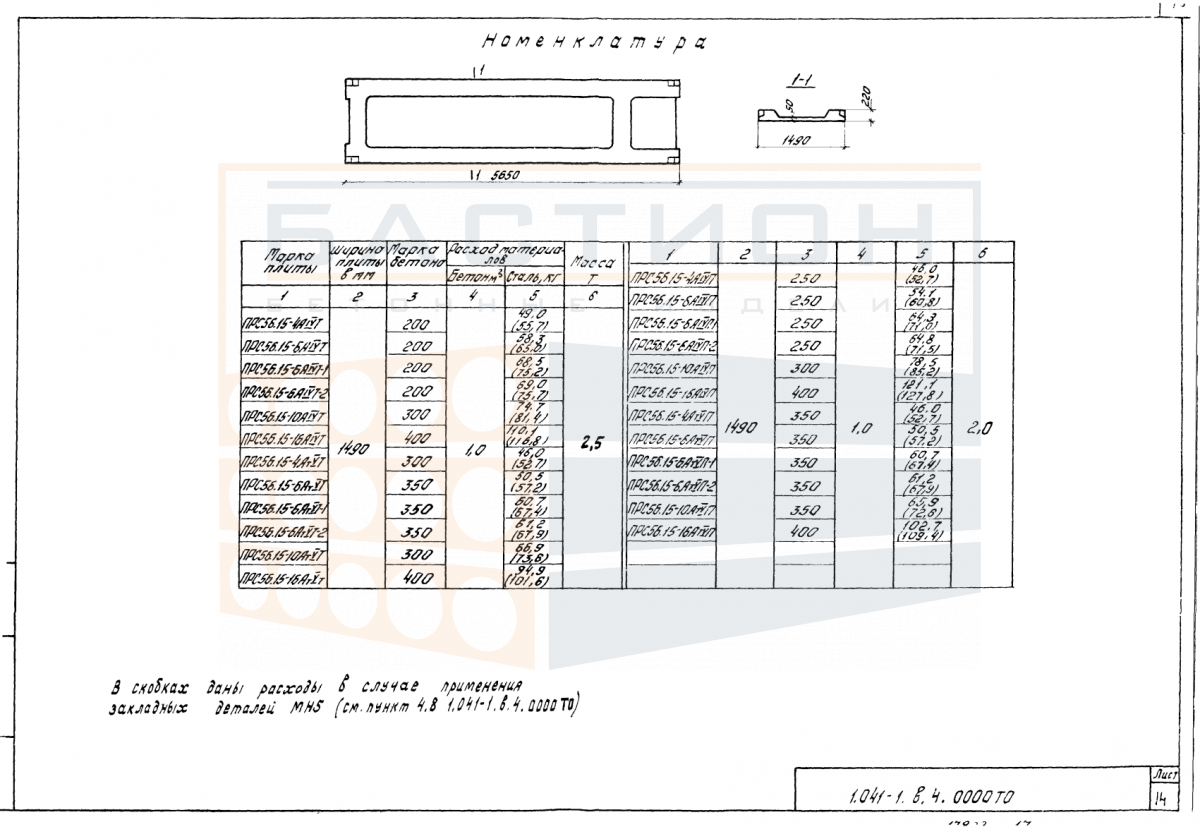

• Типоразмер ПРС 56.15 соответствует номинальной длине 5,65 м и ширине 1,49 м, что позволяет перекрывать пролет до 6 метров при условии правильного опирания на несущие элементы.
• Продольные ребра плиты выполнены с предварительным напряжением арматуры класса АтV, что обеспечивает повышенную трещиностойкость и жесткость при эксплуатационных нагрузках.
• При монтаже необходимо контролировать проектное положение плиты по отметкам и осям, а также глубину опирания, которая задается рабочими чертежами серии 1.041-1.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением. В местах сопряжения с ригелями выполняется анкеровка выпусков арматуры.
• Не допускается монтаж плиты с перекосом, повреждением торцов или ребер. Поврежденные участки подлежат восстановлению по технологии, согласованной с проектной организацией.
• При хранении на складе плиты укладываются в штабель горизонтально с обязательной установкой прокладок в опорных зонах. Высота штабеля не превышает допустимую для данного типоразмера.

Правильный монтаж и соблюдение проектных требований обеспечивают долговечность и надежность перекрытия. Омоноличивание стыков и анкеровка арматуры являются ключевыми этапами формирования жесткого диска.

Правила хранения и транспортировки изделия

Плиты складируются на ровной твердой поверхности в горизонтальном положении. С учетом массы изделия (до 2500 кг) под каждую опорную зону устанавливаются деревянные прокладки сечением не менее 100х100 мм. Прокладки располагаются строго по вертикали в рядах штабеля для предотвращения концентрации напряжений. Выступающие ребра и торцы защищаются от механических повреждений.

При транспортировке плиты размещаются в кузове в один ряд с фиксацией от продольного и поперечного смещения. Перевозка навалом запрещена. Строповка осуществляется за монтажные петли или с использованием траверс, исключающих перекос. Ударные нагрузки и сброс с высоты не допускаются.
