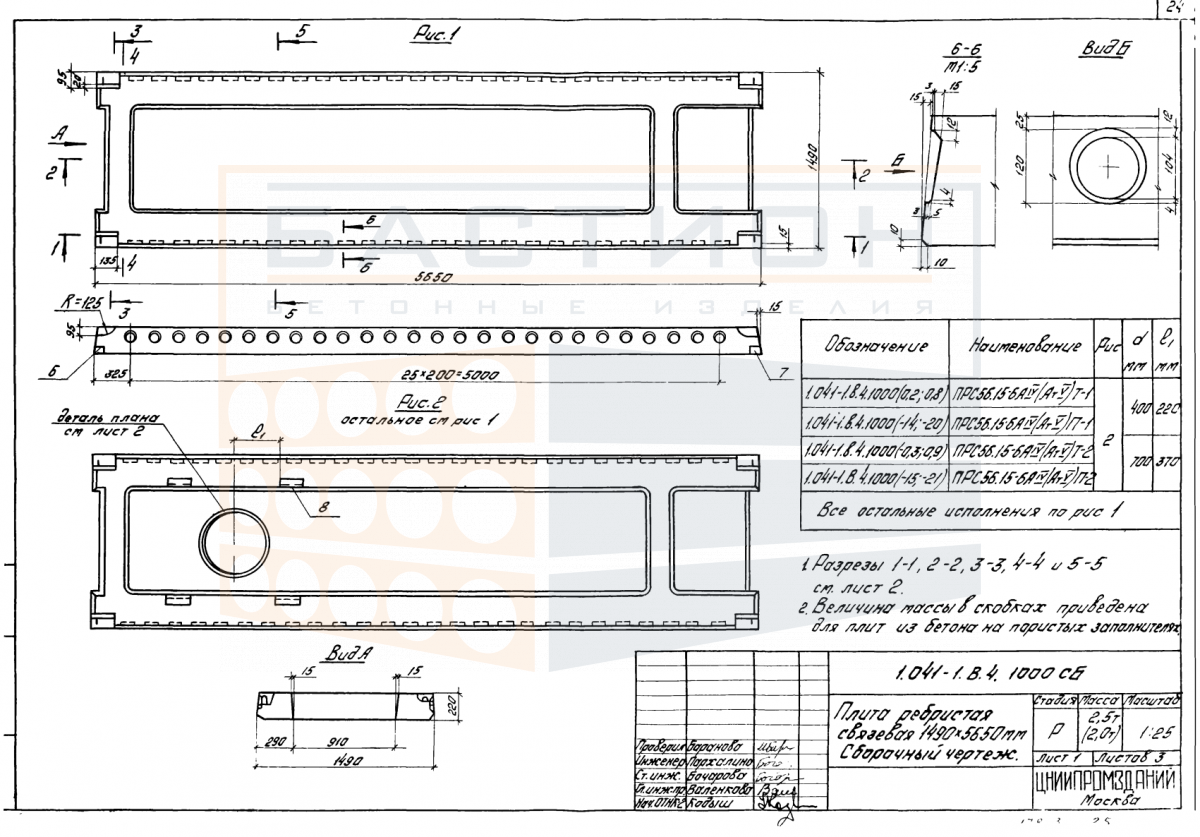

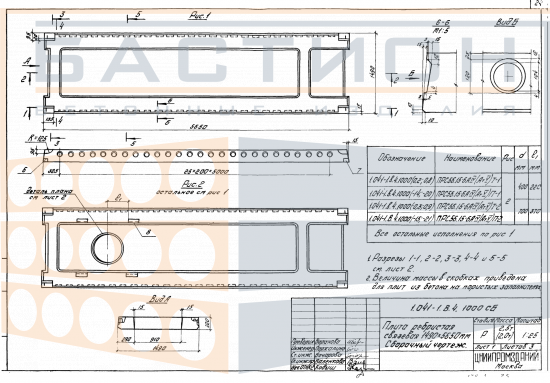

Плита ребристая связевая ПРС 56.15 - 16 АтV Т / П, серия 1.041-1 выпуск 4

Плита ребристая связевая ПРС 56.15 серии 1.041-1 выпуск 4 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия в каркасных зданиях. Изделие работает в составе диска перекрытия, воспринимает вертикальные нагрузки от пола, перегородок и оборудования, а также горизонтальные усилия, передавая их на ригели и колонны. Ребристая конструкция с продольными ребрами обеспечивает повышенную жесткость и несущую способность при относительно небольшой массе.

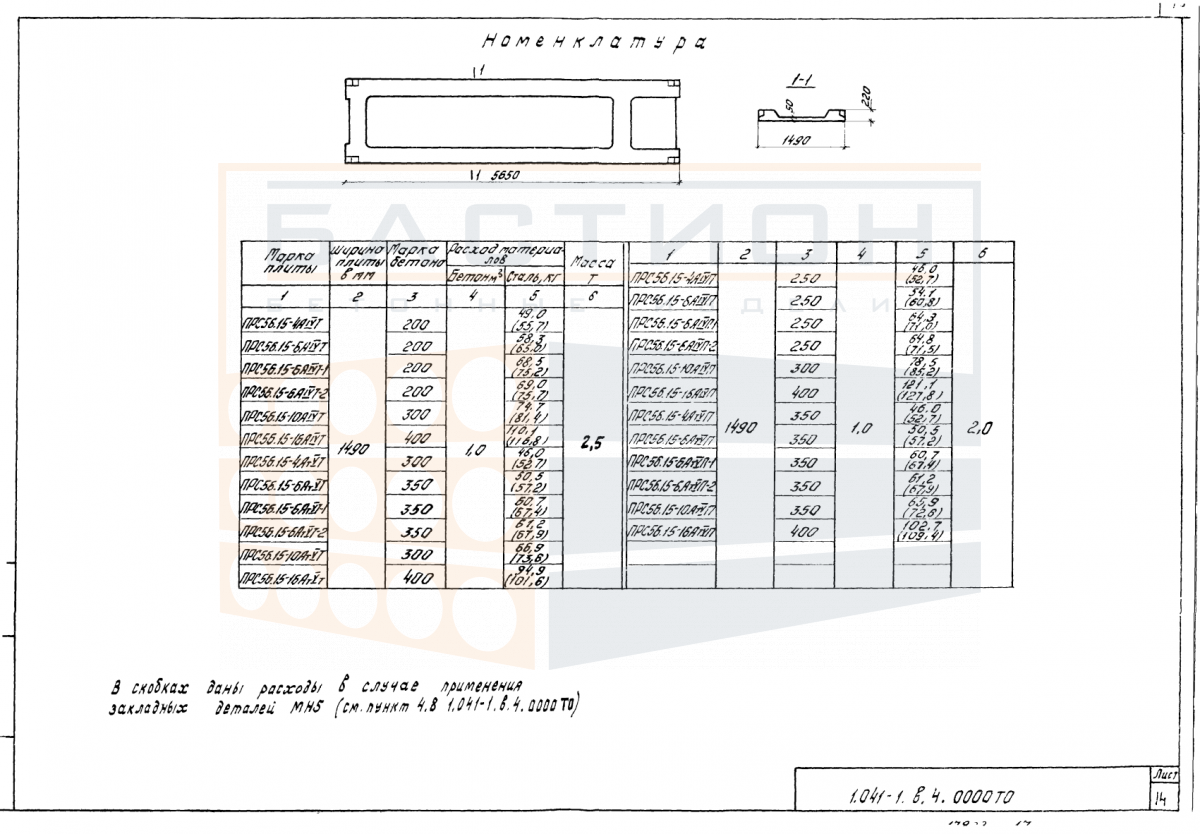

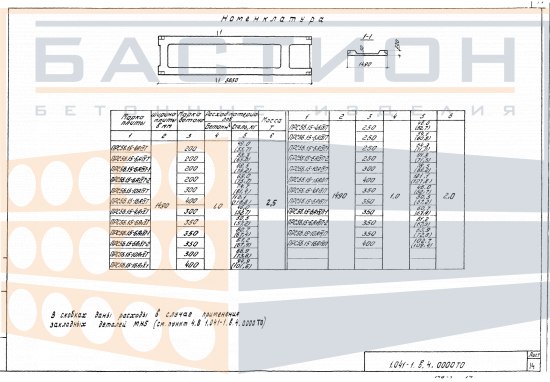

Серия 1.041-1 выпуск 4 определяет типовые решения для связевых плит, предназначенных для использования в универсальных каркасах промышленных и гражданских зданий. Маркировка ПРС 56.15 указывает типоразмер: длина 5650 мм, ширина 1490 мм, высота 220 мм. Изделие армируется предварительно напряженной арматурой класса АтV, что позволяет перекрывать пролеты до шести метров. Связевая функция плиты заключается в обеспечении пространственной жесткости каркаса и восприятии распорных усилий.

Область применения и технические особенности

Монтаж плиты осуществляется в проектное положение на ригели или стеновые панели. Требуемая глубина опирания и размеры опорных площадок задаются рабочей документацией серии. Подъем и перемещение производятся за монтажные петли с равномерным распределением нагрузки. Перед установкой проверяется горизонтальность опорных поверхностей.

• Назначение изделия — работа в качестве связевого элемента диска перекрытия, восприятие вертикальных и горизонтальных нагрузок.
• Опирание осуществляется на несущие ригели или стальные балки по проектным отметкам; глубина опирания уточняется по серии 1.041-1.
• Монтаж производится с использованием траверс или стропов за четыре монтажные петли; запрещается подъем за ребра или торцы.
• Сопряжение смежных плит выполняется с омоноличиванием швов; при необходимости устанавливаются анкерные связи для совместной работы.
• Типичная ошибка — монтаж с перекосом или на неподготовленное основание, что приводит к неравномерному распределению нагрузки и трещинам.
• При складировании и транспортировке плита должна опираться только на зоны, соответствующие опорным площадкам, во избежание изломов ребер.

Для обеспечения проектной несущей способности и долговечности конструкции необходимо строго соблюдать требования серии 1.041-1 выпуск 4 к монтажу, омоноличиванию стыков и защите арматуры в зонах опирания.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем просадку. Под опорные зоны (в местах расположения монтажных петель) укладываются деревянные прокладки толщиной не менее 50 мм. Прокладки в штабеле должны располагаться строго по одной вертикали. Высота штабеля не должна превышать предельно допустимую из условий устойчивости и сохранности нижних изделий.

Транспортировка производится в кузове или на платформе с надежным креплением, исключающим смещение и удары. Плиты укладываются на прокладки в тех же опорных зонах. Запрещается перевозка навалом или с опиранием на ребра. Погрузка и разгрузка выполняются с использованием траверс с равномерным захватом за все монтажные петли. Сбрасывание или кантование не допускается.
