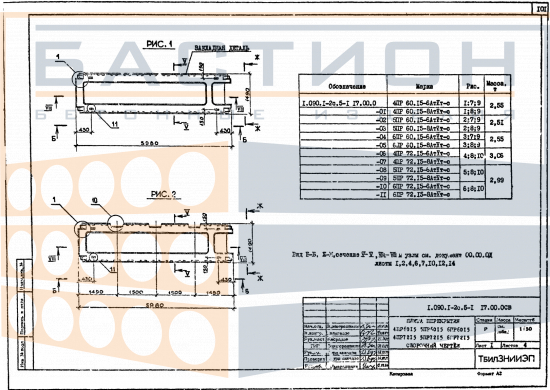

Плита перекрытия ребристая 6ПР 60.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

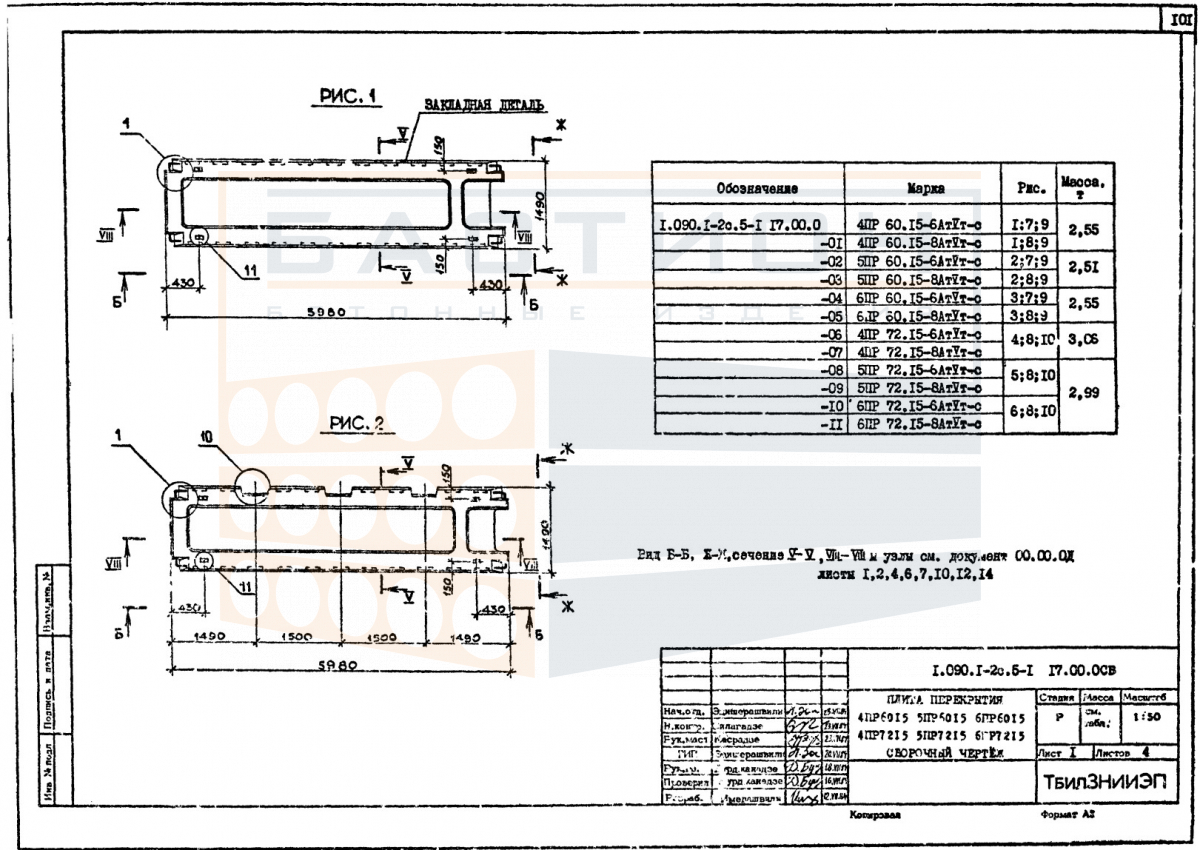

Плита перекрытия ребристая 6ПР 60.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-2с, выпуск 5-1, которая регламентирует типовые решения для сборных железобетонных перекрытий общественных и промышленных зданий. Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок за счёт продольных рёбер жёсткости, работающих совместно с полкой.

В составе перекрытия плита передаёт нагрузки от пола, перегородок, оборудования, людей и временных воздействий на несущие стены, балки или ригели. Правильный подбор типоразмера и класса арматуры (АтVт-с) необходим для обеспечения проектной несущей способности пролёта. Ошибки при выборе глубины опирания или ориентации рёбер могут привести к перераспределению усилий и снижению жёсткости перекрытия. Серия 1.090.1-2с задаёт требования к опорным узлам, стыковке и омоноличиванию швов, которые должны выполняться по рабочей документации.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на несущие элементы — стены, балки или ригели — по схеме, предусмотренной проектом. Ребра плиты ориентируются вдоль пролёта, что обеспечивает эффективную работу конструкции на изгиб. Торцевые зоны плиты являются опорными участками и не должны повреждаться при строповке и разгрузке. Швы между смежными плитами заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы перекрытия. При монтаже необходимо контролировать отметки опорных площадок и вертикальность установки.

• Изделие воспринимает постоянные и временные нагрузки в составе сборного перекрытия, передавая усилия на несущие стены, балки или ригели.
• Ребристая форма с продольными рёбрами обеспечивает жёсткость при изгибе и позволяет перекрывать пролёты до 6 м при ширине 1,5 м.
• Опирание плиты осуществляется по торцевым участкам; глубина опирания и конструкция опорных узлов задаются проектом по серии 1.090.1-2с.
• Пустоты или рёбра не должны использоваться для прокладки коммуникаций, не предусмотренных проектом, чтобы избежать ослабления сечения.
• Монтажное положение плиты фиксируется по разбивочным осям и отметкам; отклонения от проектного положения не допускаются.
• Стыки между плитами омоноличиваются после укладки арматурных связей; класс бетона омоноличивания назначается по проекту.
• При перегрузке или неправильной строповке возможно повреждение монтажных петель или торцевых зон, что требует замены изделия.

Применение плиты по серии 1.090.1-2с предполагает соблюдение требований к совместной работе сборных элементов и проектных решений по анкеровке и омоноличиванию. Нарушение схемы опирания или несоответствие класса арматуры проектным нагрузкам снижает несущую способность перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твёрдом основании. Под опорные зоны (торцы) укладываются деревянные прокладки толщиной не менее 100 мм, располагаемые строго по вертикали в каждом штабеле. Высота штабеля не должна превышать значений, обеспечивающих устойчивость и исключающих повреждение нижних изделий. Запрещается складировать плиты навалом или с опиранием на полку и ребра вне опорных зон.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью инвентарных упоров и стяжек, исключающих смещение и удары. Погрузка и выгрузка производятся с использованием траверс, обеспечивающих равномерное натяжение стропов. Не допускается кантование изделий, а также опирание на слабые кромки и монтажные петли перед подъёмом. Перевозка навалом или с нарушением схемы крепления запрещена.
