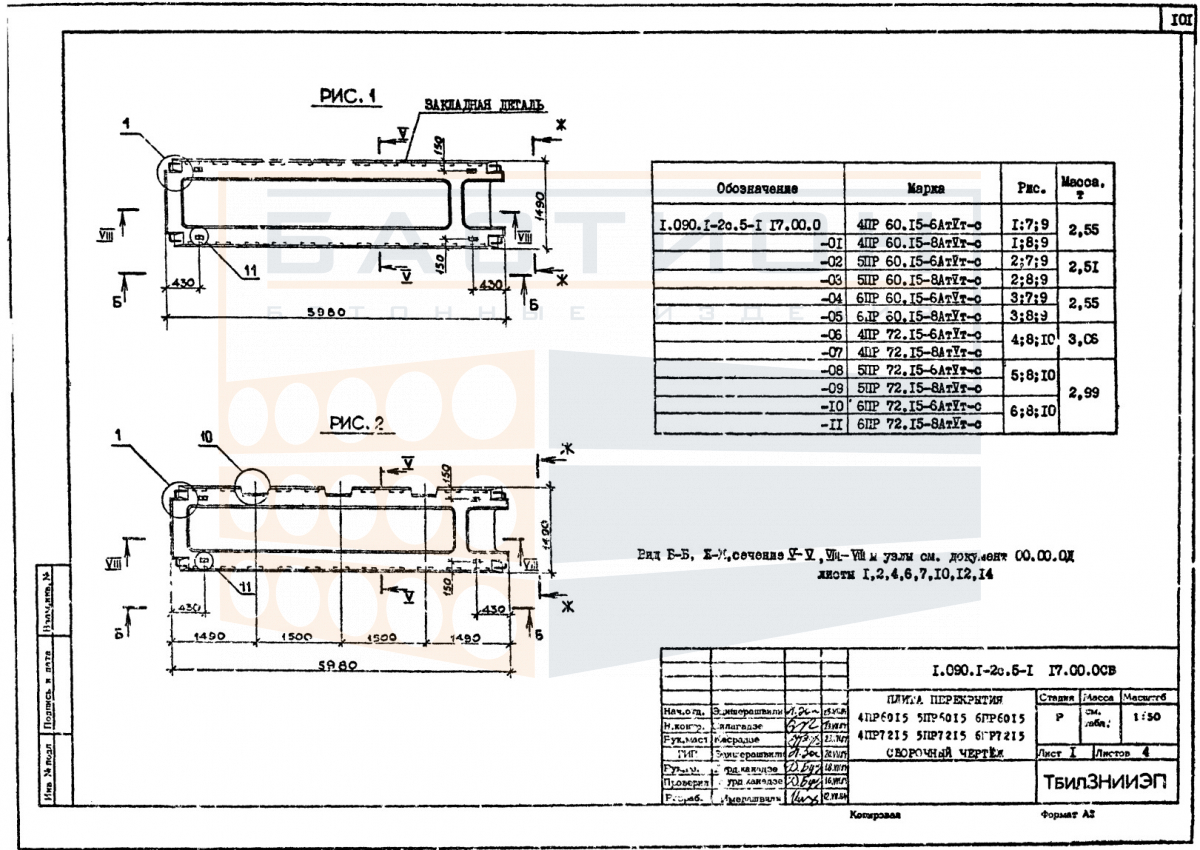

Плита перекрытия ребристая 5ПР 72.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 5ПР 72.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-2с, выпуск 5-1, и имеет ребристую конструкцию, в которой продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок. Благодаря ребрам плита способна перекрывать пролеты с меньшей собственной массой по сравнению с плоскими аналогами, при этом сохраняя несущую способность. Железобетонная структура с внутренним армированием обеспечивает работу элемента под нагрузками от пола, перегородок, оборудования и временных воздействий, передавая усилия на опорные конструкции — стены, балки или ригели.

Применение ребристых плит серии 1.090.1-2с характерно для сборных железобетонных перекрытий многоэтажных зданий, промышленных и гражданских сооружений. Типоразмер 5ПР 72.15-8 рассчитан на эксплуатацию в составе перекрытия с опиранием на несущие элементы по двум или четырем сторонам в зависимости от проектного решения. Ориентация ребер при монтаже должна соответствовать рабочей документации: ребра направлены вниз для формирования потолка или вверх при устройстве технического пола. Ошибки при выборе глубины опирания, перекос плиты или повреждение торцевых зон могут привести к неравномерному распределению нагрузки и снижению несущей способности конструкции. Поэтому монтаж выполняется по проекту с контролем отметок и осей.

Область применения и технические особенности

Ребристые плиты монтируются на предварительно подготовленные опорные поверхности из железобетонных стен, балок или ригелей. Глубина опирания и способ фиксации задаются рабочими чертежами серии 1.090.1-2с. Сопряжение смежных плит выполняется с заполнением швов бетоном или раствором, что обеспечивает дискретную работу перекрытия. Арматурные выпуски при необходимости свариваются или анкеруются. Замоноличивание швов повышает пространственную жесткость перекрытия и исключает смещение плит при эксплуатации.

• Продольные ребра воспринимают изгибающие моменты, поперечные — распределяют нагрузку на опоры, обеспечивая совместную работу перекрытия.
• Опирание плит производится на выровненный слой цементно-песчаного раствора толщиной 10–20 мм для плотного прилегания и равномерной передачи усилий.
• Швы между плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением; набор прочности бетона контролируется перед нагружением.
• Торцевые участки плиты не должны иметь сколов и трещин; монтажные петли используются для строповки с соблюдением равномерного натяжения.
• Маркировка содержит тип плиты, длину, ширину и класс арматуры, что позволяет идентифицировать изделие при подборе в проект.
• Запрещается опирание плиты на временные прокладки, не предусмотренные проектом, и нагрузка перекрытия до набора прочности швов.

Надлежащий монтаж ребристых плит с соблюдением проектной схемы опирания и омоноличивания швов обеспечивает несущую способность перекрытия на весь срок эксплуатации. Отсутствие дефектов в теле плиты и корректная фиксация арматурных выпусков гарантируют совместную работу элементов в составе сборной конструкции.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. Прокладки из дерева или другого податливого материала устанавливаются строго по вертикали в местах опорных зон плиты. Ширина прокладок не менее ширины ребра, их толщина предотвращает смятие кромок и обеспечивает свободный доступ стропов. Высота штабеля определяется условиями складской площадки и проектом складирования.

Транспортировка производится с фиксацией плит от смещения, опиранием на деревянные подкладки. Перевозка навалом запрещена. Погрузка и разгрузка выполняются за монтажные петли без ударов и рывков. Запрещается сбрасывание плит, перемещение волоком и опирание на слабые кромки. При разгрузке контролируется сохранность ребер и торцов, а также целостность монтажных петель.
