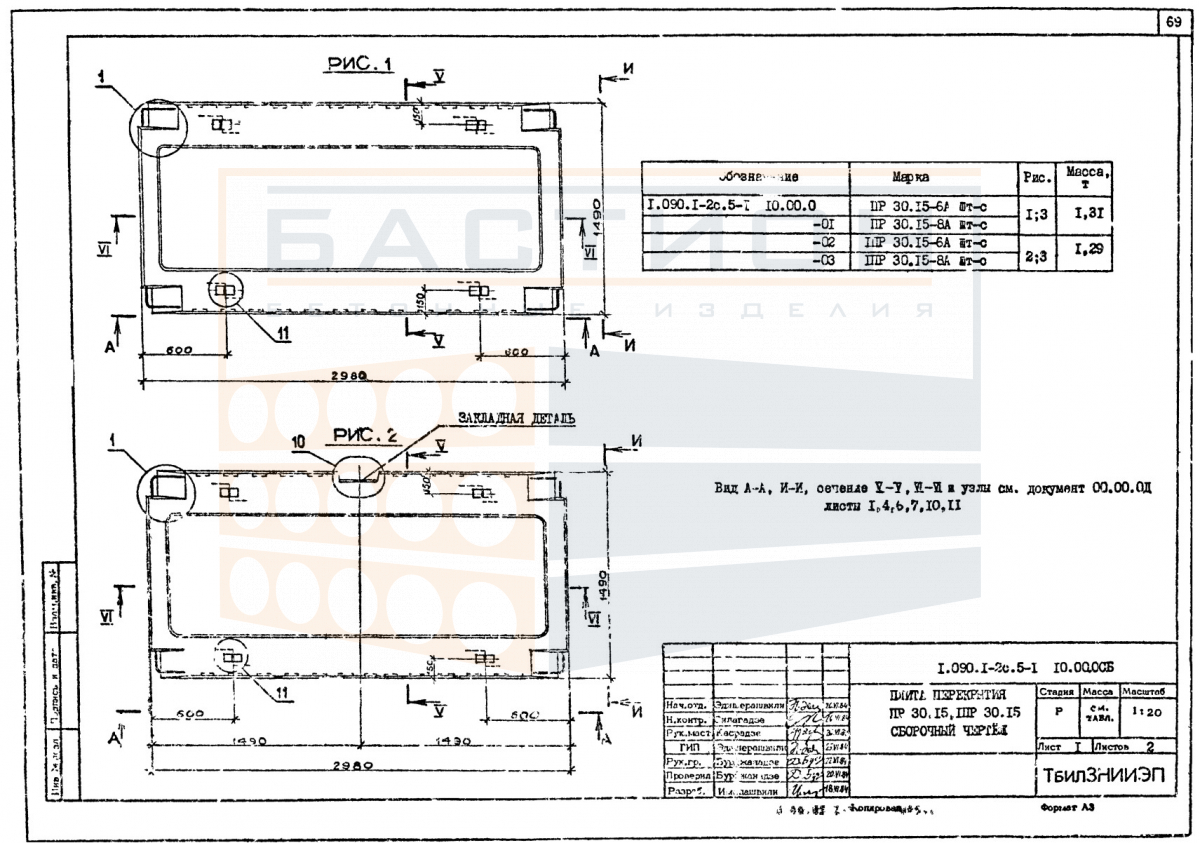

Плита перекрытия ребристая ПР 30.15-8 АIIIт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая ПР 30.15-8 АIIIт-с серии 1.090.1-2с выпуск 5-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных ребер, воспринимающих основную нагрузку. Изделие работает в пролете между несущими опорами (стенами, балками, ригелями) и передает нагрузку от пола, перегородок, оборудования и людей на опорные конструкции. Материал — тяжелый железобетон со стальным армированием.

Применение плит данной серии характерно для зданий с шагом несущих конструкций, соответствующим типоразмеру 30.15 (номинальный пролет 3 м, ширина 1.5 м). Опирание осуществляется по коротким сторонам или по контуру в зависимости от проектного решения. Недостаточная глубина опирания, перекос плиты при монтаже или повреждение торцевых зон могут привести к перераспределению усилий и снижению несущей способности перекрытия. Монтажные петли предназначены для строповки и должны быть защищены от деформаций при подъеме и установке.

Область применения и технические особенности

Плиты ПР 30.15-8 монтируются в составе сборных железобетонных перекрытий зданий различного назначения. Укладка ведется на заранее подготовленные опорные поверхности с выверкой по отметкам и осям. Для обеспечения совместной работы плит в перекрытии предусмотрено омоноличивание швов и анкеровка к несущим элементам в соответствии с проектом. Замоноличивание стыков и установка связей между плитами повышают пространственную жесткость диска перекрытия.

• Ребристая конструкция плиты обеспечивает восприятие изгибающих моментов в пролете с эффективным использованием материала в ребрах и полке.
• Опирание плиты должно осуществляться на две короткие стороны или по контуру с проектной глубиной, исключающей смятие торцов.
• При монтаже необходимо контролировать совпадение продольной оси плиты с проектным положением для равномерной передачи нагрузки.
• Швы между смежными плитами перекрытия заполняются бетоном класса не ниже проектного с обязательным уплотнением и последующим уходом.
• Торцовые зоны плиты не должны иметь сколов и трещин, так как в них сосредоточена опорная реакция.
• Монтажные петли используются исключительно для подъема; запрещается прикладывать к ним нагрузки в процессе эксплуатации.
• При необходимости устройства отверстий в плите требуется согласование с проектной организацией для исключения ослабления сечения.

Выполнение требований по подготовке опорных поверхностей, качественная установка и своевременное омоноличивание стыков позволяют перекрытию работать как единая жесткая диафрагма, воспринимающая вертикальные и горизонтальные нагрузки.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной твердой площадке в штабелях в горизонтальном положении. Прокладки устанавливаются в местах, соответствующих опорным зонам (под ребрами), строго по вертикали одна над другой для исключения изгибающих напряжений. Высота штабеля определяется массой изделий и несущей способностью прокладок.

При транспортировке плиты укладываются на транспортное средство в горизонтальном положении с опиранием по всей длине через прокладки. Крепление осуществляется в местах расположения петель или с применением инвентарных приспособлений, исключающих смещение и ударные нагрузки. Погрузка и разгрузка производятся с использованием строп за монтажные петли, запрещается кантование и сбрасывание изделий.
