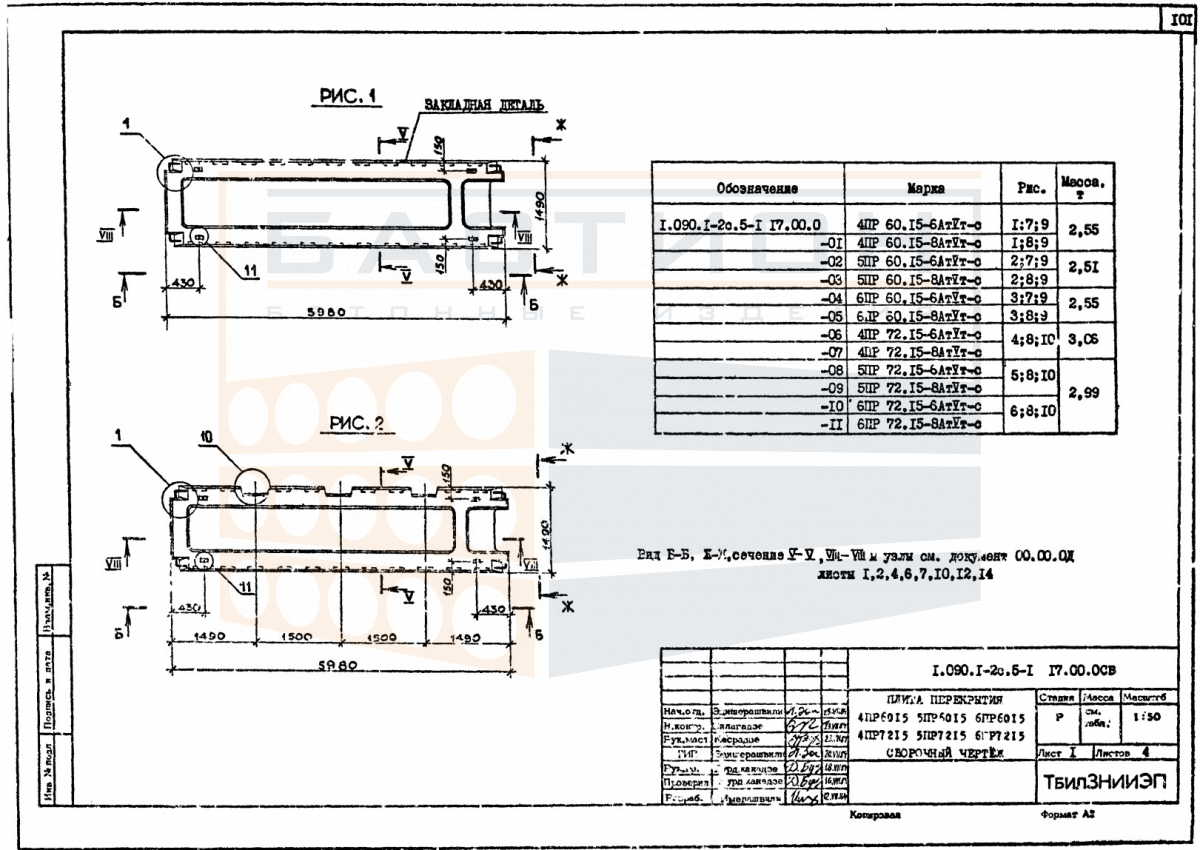

Плита перекрытия ребристая 6ПР 72.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 6ПР 72.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к типовым решениям серии 1.090.1-2с выпуск 5-1. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость при изгибе и позволяет перекрывать пролеты с нормативными нагрузками. Предварительно напряженная арматура класса АтVт-с повышает трещиностойкость и долговечность плиты.

Применение ребристых плит серии 1.090.1-2с предусмотрено в зданиях с кирпичными, бетонными или железобетонными стенами, а также в каркасных сооружениях. Опирание плиты осуществляется на несущие стены, ригели или балки по проектным узлам. Отсутствие проектной глубины опирания или перекос при монтаже приводят к неравномерному распределению нагрузки и трещинам в опорных зонах. Корректное положение фиксируется по монтажным осям.

Область применения и технические особенности

Монтаж плит выполняют после завершения несущих конструкций нижележащего этажа. Перед установкой проверяют горизонтальность опорных площадок и наличие закладных деталей. Строповка производится с использованием монтажных петель. После укладки швы между плитами заполняют раствором или бетоном по проекту. Омоноличивание стыков обеспечивает дисковую жесткость перекрытия.

• Плита рассчитана на восприятие равномерно распределенных нагрузок от собственного веса и полезных нагрузок согласно проекту.
• Ребристая конструкция с предварительным напряжением арматуры снижает прогибы и повышает трещиностойкость, увеличивая долговечность перекрытия.
• Опирание плиты выполняется по двум коротким сторонам; опирание по длинным сторонам требует дополнительного расчета.
• Монтажные петли используются только для строповки; повреждение петель при разгрузке недопустимо, так как это делает невозможным безопасный подъем.
• Торцевые участки плиты не должны подвергаться ударным нагрузкам, так как в зонах опирания сосредоточены основные усилия.
• Зазоры между плитами заполняются по проекту, с установкой анкерных связей при необходимости, что обеспечивает совместную работу плит.
• Не допускается устройство дополнительных отверстий без согласования с проектной документацией, так как это может нарушить армирование и снизить несущую способность.

Типовые ошибки при монтаже включают недостаточную глубину опирания, перекос плиты, повреждение торцов при строповке и использование плит с дефектами. Отклонения от проекта устраняются до начала эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под каждую опорную зону устанавливаются деревянные или бетонные прокладки одинаковой толщины. Прокладки располагаются строго по вертикали в штабеле. Высота штабеля ограничивается условиями сохранности изделий.

Транспортировка плит осуществляется в горизонтальном положении с опиранием на деревянные брусья. Изделия фиксируются от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и разгрузка производятся плавно, без ударов и резких маневров.
