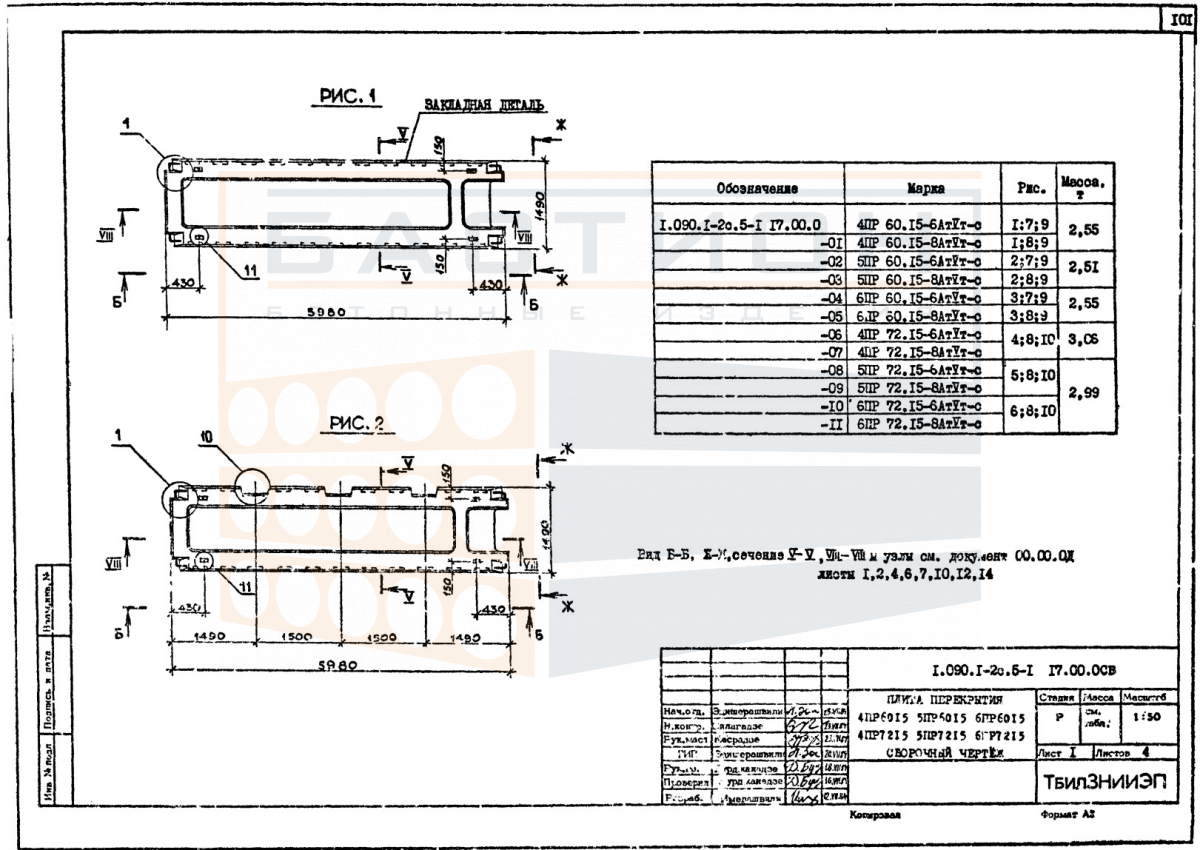

Плита перекрытия ребристая 4ПР 72.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 4ПР 72.15-6 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.090.1-2с, выпуск 5-1, разработанной для сборных перекрытий зданий различного назначения. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок.

Ребристая плита работает в пролете между несущими опорами — стенами, балками или ригелями. Передача нагрузки от пола, перегородок, оборудования и временных воздействий осуществляется через опорные зоны на торцах ребер. Недостаточная глубина опирания или повреждение опорных участков могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется с соблюдением проектных отметок и осей. Опирание производится на подготовленные поверхности несущих элементов. Перед установкой проверяется геометрия опорных зон и состояние монтажных петель. Швы между смежными плитами заполняются по проектному решению с омоноличиванием.

• Плита рассчитана на восприятие вертикальных нагрузок и требует проектной глубины опирания на несущие конструкции, указанной в рабочей документации серии 1.090.1-2с.
• Ребра жесткости ориентируются в продольном направлении пролета; монтаж с разворотом или смещением относительно опор не допускается.
• При подъеме и установке используются все предусмотренные монтажные петли; строповка за ребра или торцевые зоны запрещена.
• Торцевые участки плиты являются опорными; сколы, трещины и повреждения в этих зонах снижают расчетную несущую способность.
• Швы между плитами омоноличиваются бетонной смесью по проекту; недопустимо оставлять незаполненные зазоры, способные вызвать неравномерную работу соседних элементов.
• Пустоты в ребристой конструкции не предназначены для прокладки коммуникаций, не предусмотренных проектом перекрытия, во избежание ослабления сечения.
• Хранение плит на строительной площадке должно производиться на выровненном основании с укладкой прокладок в опорных зонах для предотвращения деформаций.

Соблюдение указанных требований обеспечивает проектную работу плиты в составе перекрытия и исключает деформации или разрушение при эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого эластичного материала устанавливаются в местах, соответствующих опорным зонам, и располагаются строго по одной вертикали для всех рядов штабеля. Высота штабеля ограничивается условиями устойчивости и сохранности нижних изделий, при этом перегрузка нижних плит исключается.

При транспортировке плиты закрепляются от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и выгрузка выполняются с использованием монтажных петель, исключая удары и перекосы. Слабо закрепленный груз может привести к повреждению ребер и торцевых зон, что снижает несущую способность изделия.
