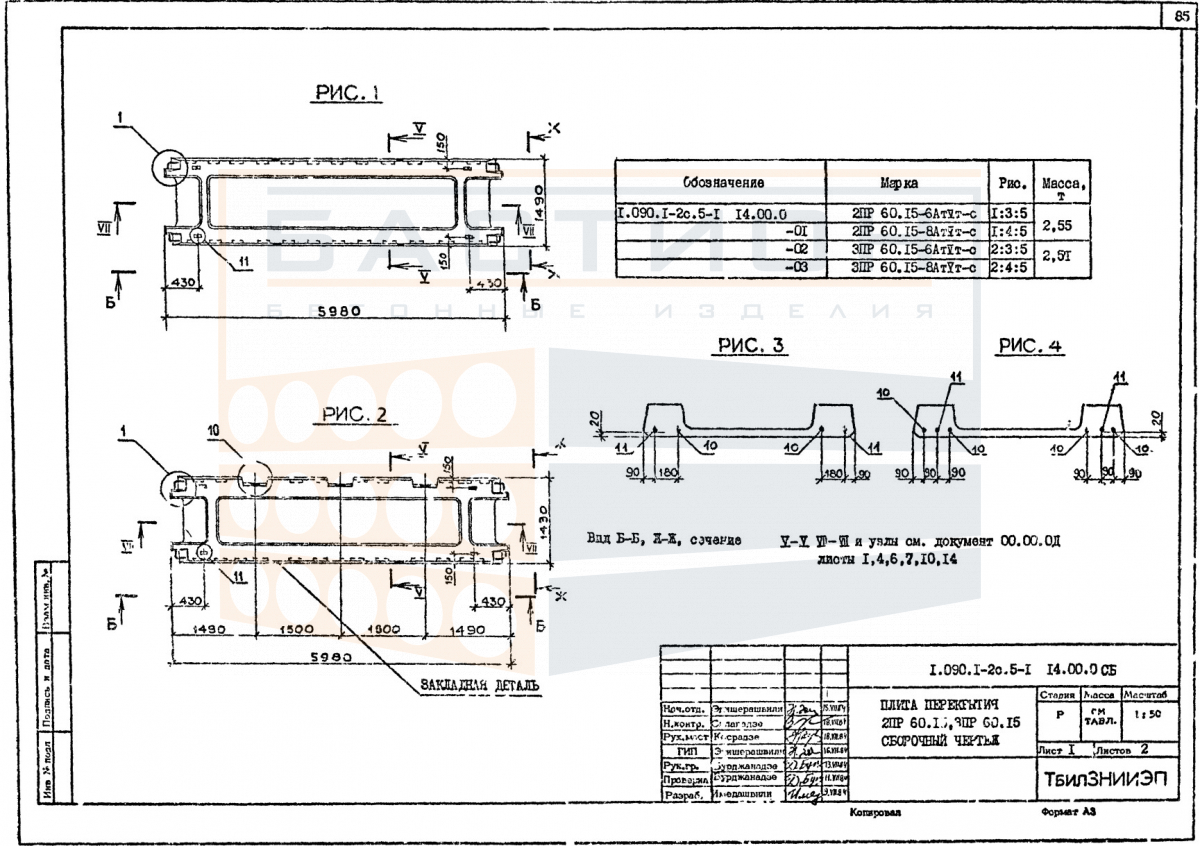

Плита перекрытия ребристая 2ПР 60.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 2ПР 60.15-6 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки при относительно меньшей массе по сравнению со сплошными плитами. Изделие относится к серии 1.090.1-2с, выпуск 5-1, предназначенной для сборных железобетонных перекрытий.

Плиты данного типоразмера используются в пролетах между несущими стенами, балками или ригелями. Нагрузки от пола, перегородок, оборудования и людей передаются через ребра на опорные зоны. От качества монтажа и соблюдения проектного положения ребер зависит равномерность распределения усилий. Недостаточная глубина опирания, перекос или повреждение торцов могут привести к снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж ребристых плит требует строгого соблюдения схемы опирания и фиксации. Опирание выполняется по коротким сторонам на несущие элементы. Продольные ребра должны располагаться строго вертикально. В процессе установки контролируется совпадение осей и отметок. После монтажа выполняется омоноличивание швов для обеспечения совместной работы смежных элементов.

• Плита перекрытия работает в пролете между несущими опорами, воспринимая вертикальные нагрузки от пола, перегородок и оборудования и передавая их на стены, балки или ригели.
• Опирание осуществляется по коротким сторонам на проектную глубину, указанную в рабочей документации; не допускается опирание на ребра или угловые зоны.
• Продольные ребра служат основными несущими элементами, воспринимающими изгибающие моменты; их вертикальное положение контролируется при установке для исключения крутящих напряжений.
• Торцевые участки плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке; повреждение торцов снижает несущую способность и требует ремонта.
• Швы между смежными плитами заполняются бетонной смесью по проектному решению для обеспечения совместной работы и формирования жесткого диска перекрытия.
• Монтажные петли используются исключительно для подъема и перемещения; после окончательной установки петли допускается загибать или срезать, не повреждая защитный слой бетона.

Соблюдение перечисленных требований при монтаже обеспечивает проектную работу плиты в составе перекрытия и исключает концентрацию напряжений в нерасчетных зонах.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Прокладки из дерева или другого податливого материала располагаются в опорных зонах, строго по одной вертикали в каждом штабеле. Высота штабеля определяется расчетом с учетом массы изделий и прочности основания. Торцы и монтажные петли защищаются от механических повреждений.

При транспортировке плиты укладываются на транспортное средство в горизонтальном положении с опиранием на деревянные прокладки. Крепление должно исключать продольное и поперечное смещение, а также опрокидывание. Не допускается перевозка навалом или с опиранием на ребра. Погрузка и выгрузка производятся с использованием траверс или стропов, обеспечивающих равномерное натяжение и исключающих перекос.
