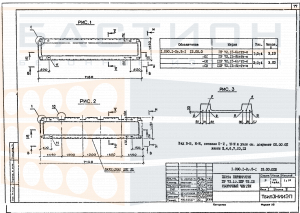

Плита перекрытия ребристая 3ПР 72.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 3ПР 72.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.090.1-2с, выпуск 5-1, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей на несущие стены, балки или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе и равномерное распределение усилий по опорным зонам.

Плита используется в промышленных и гражданских зданиях с опиранием на железобетонные или стальные несущие элементы. Характер нагрузок включает равномерно распределенные и сосредоточенные воздействия от оборудования, перегородок и временных полезных нагрузок. Типичные ошибки при монтаже — недостаточная глубина опирания, перекос плиты в плане или повреждение торцевых зон, что может привести к снижению несущей способности и трещинообразованию в ребрах.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на опорные поверхности, указанные в рабочей документации серии. Перед установкой проверяется горизонтальность опорных площадок и их соответствие отметкам. Строповка производится за монтажные петли с использованием траверс для равномерного распределения нагрузки. Зазоры между плитами и опорами заполняются по проекту.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие моменты благодаря продольным и поперечным ребрам, обеспечивающим жесткость конструкции.
• Опирание плиты выполняется на полки ригелей, балки или стены с глубиной, установленной проектом для серии 1.090.1-2с, выпуск 5-1.
• Торцевые участки плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке во избежание нарушения анкеровки арматуры и снижения несущей способности.
• Смежные плиты стыкуются по боковым граням, швы между ними омоноличиваются после выверки положения по осям и отметкам для создания жесткого диска перекрытия.
• Пустоты или полости в ребрах плиты не предназначены для прокладки инженерных коммуникаций без дополнительного проектного усиления и согласования.
• При монтаже необходимо обеспечить равномерное опирание по всей длине опорных площадок, исключая перекосы, наклоны и точечные контакты.
• Для подъема используются только заводские монтажные петли, категорически запрещено использование поврежденных, деформированных или замоноличенных петель.

После монтажа и омоноличивания швов плита образует жесткий диск перекрытия, передающий нагрузку на вертикальные несущие элементы. Выверка плит по уровню и отметкам выполняется до заливки швов.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании с исключением опирания на слабые кромки. Прокладки располагаются в местах, соответствующих опорным зонам, и должны совпадать по вертикали в штабеле. Высота штабеля ограничивается условиями складирования и несущей способностью нижних изделий.

Транспортировка производится в положении, соответствующем рабочему, с надежной фиксацией от смещения и опрокидывания. Плиты укладываются на подкладки из деревянных брусьев или резиновых лент, исключающих повреждение ребер. Запрещена перевозка навалом, с ударами или резкими торможениями. Погрузка и разгрузка выполняются за монтажные петли с использованием траверс.
