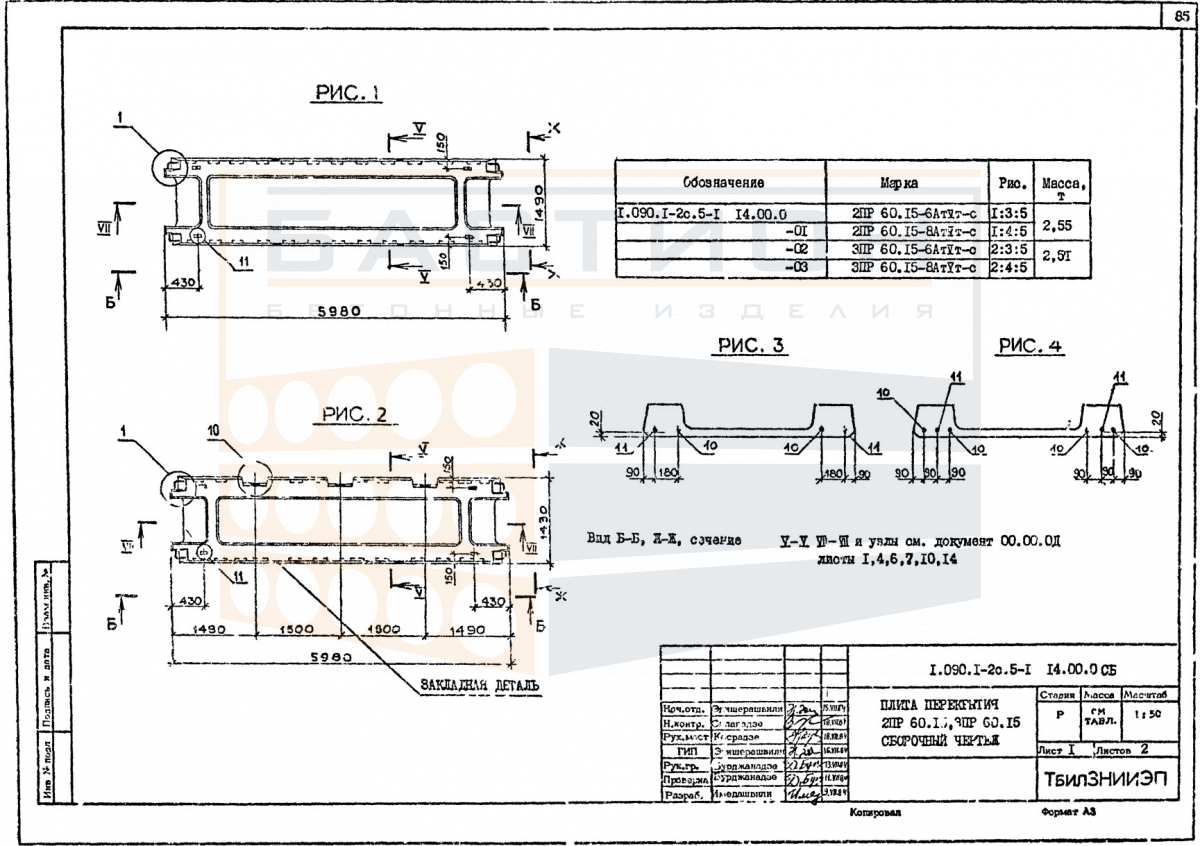

Плита перекрытия ребристая 3ПР 60.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 3ПР 60.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребра жесткости, расположенные вдоль пролета, обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Изделие относится к серии 1.090.1-2с, выпуск 5-1, которая регламентирует типоразмеры и конструктивные решения для ребристых плит перекрытия. Бетон и стальная арматура обеспечивают несущую способность и пространственную жесткость элемента в составе сборного перекрытия.

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях с нагрузками, соответствующими проектным решениям серии. Характер нагрузок включает собственный вес, вес пола, перегородок, оборудования и временные полезные нагрузки. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плиты, могут привести к перераспределению усилий и образованию трещин в опорных зонах. Поэтому установка должна выполняться строго по проекту, с контролем отметок, осей и состояния опорных поверхностей.

Область применения и технические особенности

Монтаж плиты производится на заранее подготовленные опорные участки стен или ригелей. Опирание осуществляется по двум коротким сторонам, при этом глубина опирания задается проектной документацией и контролируется по монтажным рискам. Ребра плиты ориентируются в пролет, обеспечивая эффективную работу сечения на изгиб. После установки выполняется анкеровка и омоноличивание швов, что обеспечивает совместную работу плит в перекрытии и передачу горизонтальных усилий.

• Плита работает в пролете между несущими опорами, передавая нагрузку от перекрытия на стены, балки или ригели через опорные зоны.
• Продольные ребра жесткости воспринимают изгибающие моменты и обеспечивают требуемую пространственную жесткость перекрытия, предотвращая чрезмерные прогибы.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как это снижает несущую способность опорной зоны.
• Швы между смежными плитами заполняются бетоном по проектному решению с обязательным омоноличиванием для обеспечения диска перекрытия.
• Монтажное положение плиты проверяется по проектным отметкам и осям; любые перекосы плиты в плане или по высоте не допускаются.
• Глубина опирания плиты на несущие конструкции уточняется по рабочей документации серии 1.090.1-2с, выпуск 5-1 и должна соответствовать проектным значениям.

Контроль положения плит и качество омоноличивания швов влияют на пространственную жесткость и долговечность перекрытия. Отклонения от проектных параметров не допускаются.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки устанавливаются в местах опорных зон, совпадающих по вертикали в штабеле. Высота штабеля регламентируется условиями складирования с учетом массы изделий и прочности прокладок. Торцы и ребра плит должны быть защищены от механических повреждений.

Транспортировка плит производится в горизонтальном положении с надежной фиксацией от смещения и опрокидывания. Погрузка и выгрузка выполняются с использованием монтажных петель и грузоподъемных механизмов соответствующей грузоподъемности. Запрещается перемещать плиты волоком, сбрасывать или подвергать ударным нагрузкам. При перевозке навалом плиты не допускаются — каждое изделие укладывается на прокладки отдельно.
