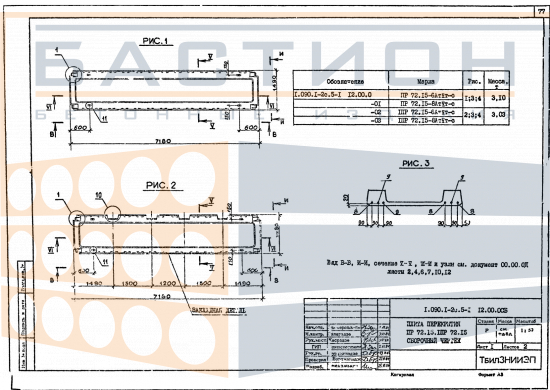

Плита перекрытия ребристая ПР 72.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая ПР 72.15-6 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.090.1-2с, выпуск 5-1, и предназначено для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно малом расходе материала за счет работы продольных и поперечных ребер, воспринимающих изгибающие моменты. Маркировка 6ПР 72.15-6 АтVт-с указывает на типоразмер с длиной 7180 мм, шириной 1490 мм и высотой 220 мм, массой 3100 кг. Применение предварительно напряженной арматуры класса АтV позволяет увеличить трещиностойкость и пролетные способности элемента.

Область применения и технические особенности

Плита укладывается на опорные конструкции с обеспечением проектной глубины опирания, которая задается рабочей документацией. Ребра ориентируются вниз, полка — вверх; такое положение обеспечивает эффективную работу на изгиб. Сопряжение смежных плит выполняется с замоноличиванием швов, что формирует жесткий диск перекрытия. Монтаж ведется с использованием всех предусмотренных монтажных петель; строповка должна исключать перекос и ударные нагрузки на торцы. Типичной ошибкой является недостаточная глубина опирания или установка на неподготовленное основание, что может привести к перераспределению усилий и трещинообразованию.

• Плита работает в пролете между несущими опорами (стенами, балками, ригелями) и передает на них равномерно распределенную нагрузку от собственного веса и полезных воздействий.
• Для обеспечения совместной работы в составе перекрытия швы между смежными плитами заполняются бетоном класса не ниже проектного; армирование швов при необходимости задается проектом.
• Параметры опирания — глубина, ширина опорной площадки, материал опоры — уточняются по рабочей документации серии 1.090.1-2с, выпуск 5-1.
• Монтажное положение контролируется по отметкам и осям; допустимый перекос при установке не должен превышать значений, установленных проектом производства работ.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — нарушение защитного слоя арматуры в опорных участках снижает несущую способность.
• Пустоты (отверстия) в ребрах плиты не предназначены для прокладки инженерных коммуникаций без дополнительного проектного усиления.
• Перед монтажом необходимо проверить соответствие плиты проектным размерам, отсутствие видимых дефектов (трещин, сколов, оголения арматуры) и наличие маркировки.

Соблюдение требований к опиранию, строповке и замоноличиванию стыков обеспечивает расчетную работу плиты в составе горизонтального диска здания и исключает сверхнормативные деформации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на выровненном основании, исключающем неравномерную осадку. Опорные прокладки устанавливаются строго в местах, соответствующих проектным опорным зонам (под ребрами), и располагаются одна над другой по вертикали при многоярусном хранении. Высота штабеля ограничивается несущей способностью нижних изделий и должна быть согласована с проектом складирования. Торцы и монтажные петли защищаются от повреждений при установке и снятии.

Транспортировка производится в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и выгрузка выполняются с использованием траверс или стропов, обеспечивающих равномерное распределение усилий на монтажные петли. Строповка за ребра или полку без применения петель не допускается. Ударные воздействия при разгрузке должны быть исключены.
