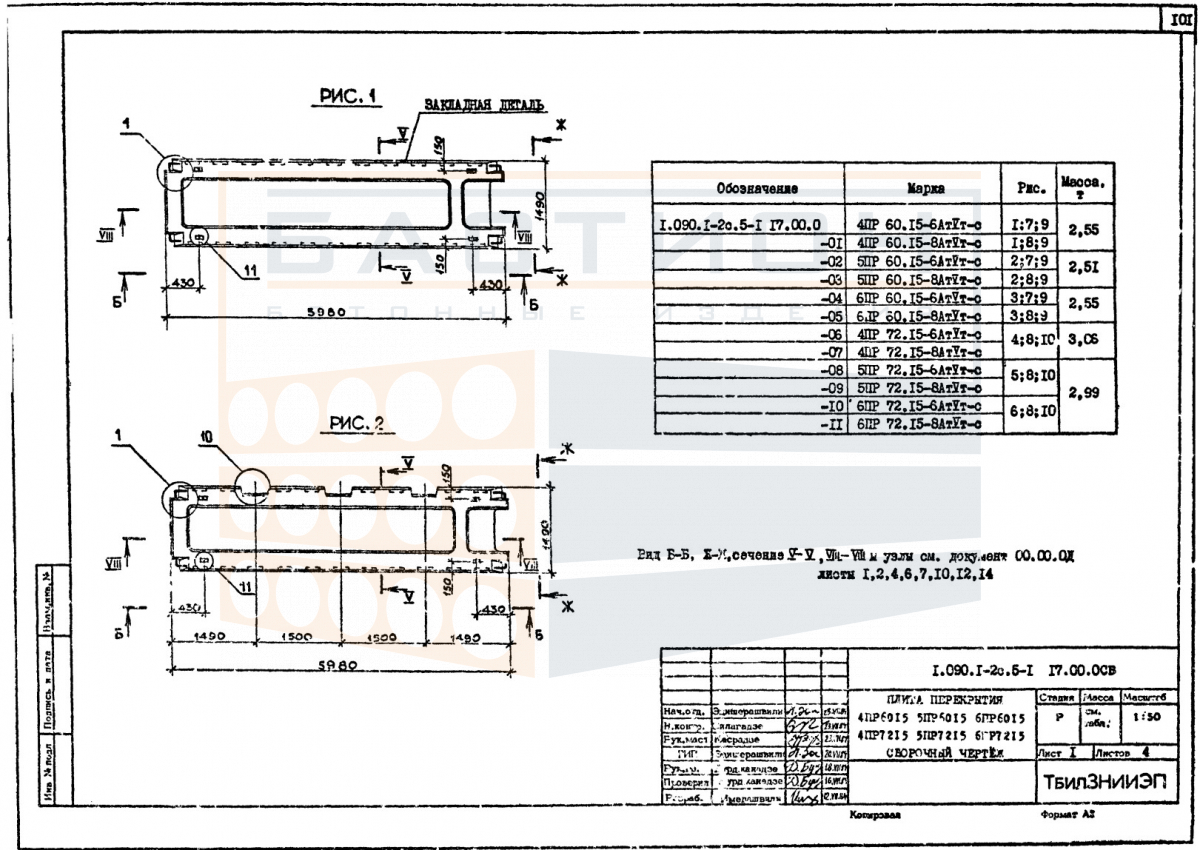

Плита перекрытия ребристая 5ПР 60.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 5ПР 60.15-8 АтVт-с серии 1.090.1-2с выпуска 5-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на опорные элементы — стены, балки или ригели. Изделие рассчитано на эксплуатацию в составе сборных железобетонных каркасов, где совместная работа плит с несущими конструкциями достигается за счет проектного опирания и омоноличивания стыков.

Типоразмер 5ПР 60.15-8 относится к решениям серии 1.090.1-2с, разработанной для применения в перекрытиях жилых, общественных и промышленных зданий. Конструкция плиты включает предварительно напряженное армирование класса АтV, что позволяет перекрывать пролеты с различными видами нагрузок — от равномерно распределенных до сосредоточенных. Корректное использование изделия требует точного соблюдения проектных параметров опирания, ориентации ребер и схемы строповки, так как отклонения от проектного положения могут привести к перегрузке торцевых зон или нарушению работы арматуры.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по отметкам и осям. Опирание осуществляется по двум продольным сторонам — на ригели, балки или несущие стены в соответствии с проектной документацией. Сопряжение смежных плит и их анкеровка с элементами каркаса обеспечивает пространственную жесткость перекрытия и распределение горизонтальных усилий.

• Работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок, оборудования и людей, с передачей усилий на ригели или стены.
• Требует проектной глубины опирания, которая задается рабочей документацией серии 1.090.1-2с; недостаточное опирание снижает несущую способность.
• Продольные ребра выполняют функцию элементов жесткости, поэтому при монтаже не допускается нарушение их целостности или изменение ориентации.
• Торцевые зоны плиты содержат выпуски арматуры или закладные детали для анкеровки; повреждение этих зон при строповке недопустимо.
• Швы между плитами заполняются бетоном по проектному решению, что обеспечивает совместную работу соседних элементов и распределение нагрузок.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без дополнительного проектного обоснования, так как это может ослабить сечение.
• При монтаже необходимо контролировать горизонтальность плоскости перекрытия и совпадение отметок опорных площадок.

Правильная ориентация ребер и выдержка проектных параметров опирания являются критическими условиями надежной работы плиты в составе перекрытия. Нарушение этих требований может привести к образованию трещин и снижению несущей способности.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны (в местах, соответствующих проектному опиранию) укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается условиями безопасности и массой изделий; прокладки должны защищать торцы ребер и монтажные петли от повреждений.

Транспортировка производится в положении, аналогичном складскому, с фиксацией плит от смещения и перекоса. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка выполняются за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Строповка должна исключать касание тросов ребер и торцов плиты.
