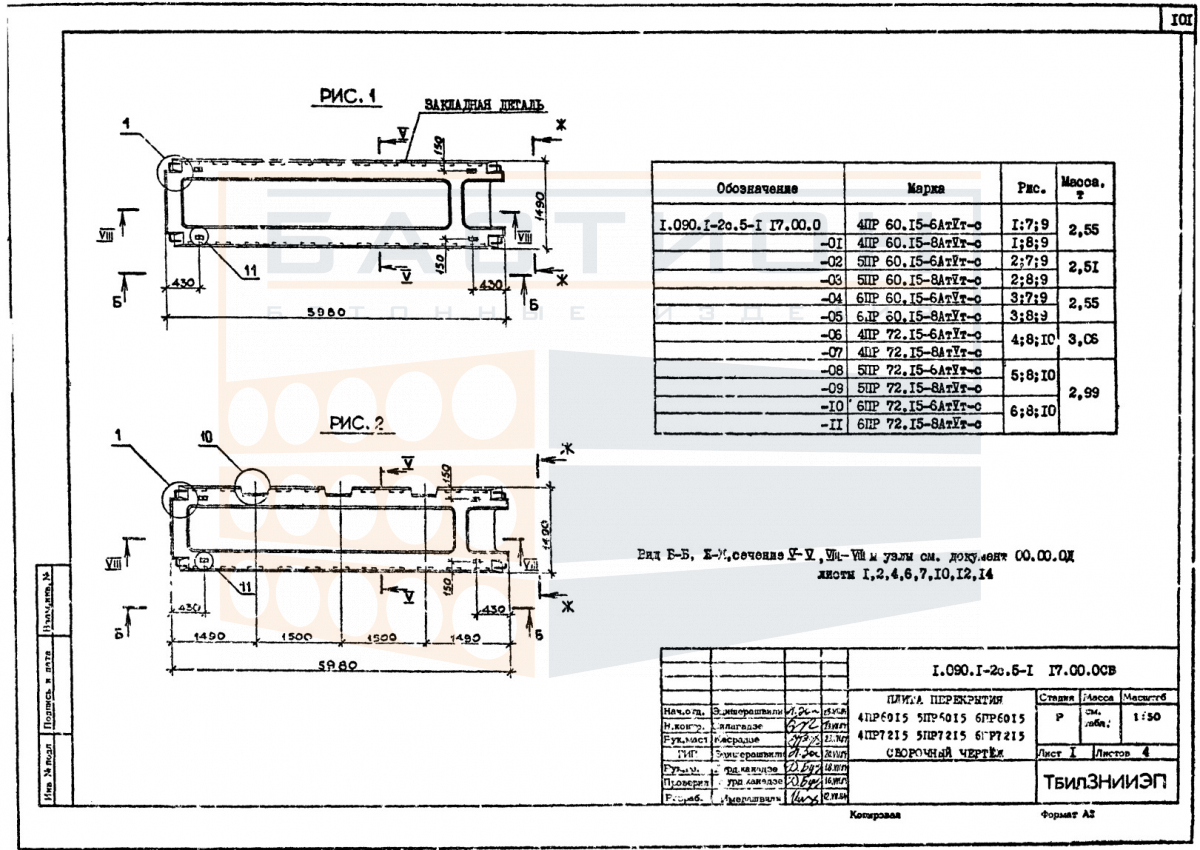

Плита перекрытия ребристая 5ПР 60.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 5ПР 60.15-6 АтVт-с серии 1.090.1-2с, выпуск 5-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки от веса пола, перегородок, оборудования и временных воздействий. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием, что гарантирует его работу в составе сборного перекрытия.

Плиты данного типоразмера используются в промышленных и гражданских зданиях с несущими стенами, ригелями или балками. Корректная работа конструкции зависит от правильной ориентации ребер (вниз) и соблюдения проектной глубины опирания. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности и аварийным ситуациям. Серия 1.090.1-2с определяет параметры опирания и узлы сопряжения плит.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные поверхности — стены, ригели или балки. Опирание осуществляется по коротким сторонам; длинные стороны не являются опорными. Положение плиты фиксируется по осям здания, горизонтальность контролируется нивелиром. После установки швы между плитами заполняются бетоном или цементно-песчаным раствором, при необходимости выполняется анкеровка к несущим элементам.

• Работает в пролете между несущими опорами, передавая нагрузку на стены, ригели или балки через опорные зоны.
• Ребра направлены вниз, что обеспечивает восприятие растягивающих напряжений и жесткость плиты при изгибе.
• Требует проектной глубины опирания, которая уточняется по рабочей документации серии 1.090.1-2с.
• Монтажные петли служат для строповки; повреждение торцов и ребер при разгрузке и установке недопустимо.
• Зазоры между плитами заполняются бетоном или раствором с последующим омоноличиванием для обеспечения дискретности перекрытия.
• Запрещается сверлить ребра и пустоты без согласования с проектной организацией, а также опирать плиту на не предусмотренные проектом участки.

Соблюдение схемы опирания и ориентации ребер гарантирует расчетное распределение усилий. Отклонение от проектного положения снижает несущую способность и может вызвать трещинообразование.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам (под ребрами), и должны располагаться строго друг над другом по вертикали. Штабелирование выполняется с учётом массы и габаритов изделия; высота штабеля задается складской документацией. Монтажные петли и кромки плит защищаются от повреждений.

Транспортировка производится в горизонтальном положении с надёжной фиксацией от смещения и опрокидывания. Плиты укладываются на деревянные подкладки в кузове; перевозка навалом запрещена. Погрузка и разгрузка выполняются с использованием траверс или строп, исключающих перекос и ударные нагрузки. Строповка производится за все монтажные петли одновременно.
