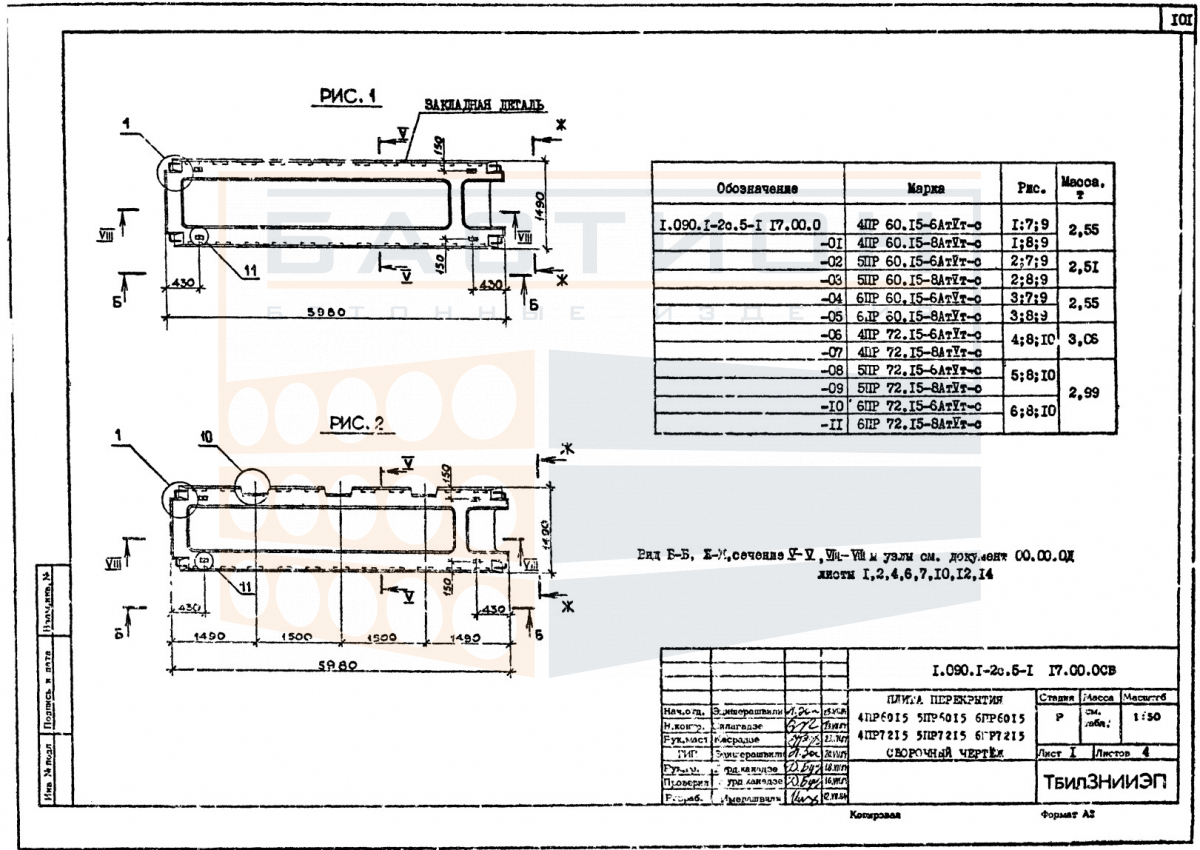

Плита перекрытия ребристая 4ПР 60.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 4ПР 60.15-8 АтVт-с — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 1.090.1-2с, выпуск 5-1, используемой в проектах сборных железобетонных перекрытий промышленных и гражданских зданий. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет продольных ребер жесткости, передавая усилия на несущие стены, балки или ригели. Материал — тяжелый бетон с внутренним стальным армированием, что определяет несущую способность и долговечность элемента.

Плиты данного типоразмера применяются в пролетах, где требуется перекрытие больших площадей с относительно высокой нагрузкой. Ребра ориентированы в продольном направлении, что определяет схему опирания: плита укладывается на опорные конструкции по коротким сторонам. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон могут привести к нарушению работы плиты в пролете и снижению ее несущей способности. Монтажные узлы и параметры опирания уточняются по рабочей документации серии.

Область применения и технические особенности

Монтаж плиты производится на подготовленное основание с выверкой по отметкам и осям. Опирание осуществляется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Торцевые зоны плиты чувствительны к нагрузкам, поэтому при строповке и установке необходимо исключить повреждение ребер и монтажных петель. Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы перекрытия.

• Опирание плиты производится по коротким сторонам на несущие элементы, при этом глубина опирания задается проектом и контролируется при монтаже.
• Продольные ребра воспринимают изгибающие нагрузки и передают их на опоры, что определяет ориентацию плиты при укладке.
• Торцевые участки плиты не должны подвергаться ударным нагрузкам при разгрузке и установке, так как повреждение зоны опирания снижает несущую способность.
• Сопряжение плит между собой выполняется с заполнением швов бетоном или раствором, что обеспечивает жесткость диска перекрытия.
• Монтажные петли используются для строповки; после установки и замоноличивания швов они могут быть отогнуты или срезаны по проекту.
• Не допускается укладка плиты на неподготовленное основание с перекосом, так как это приводит к неравномерному распределению нагрузки.
• После монтажа и омоноличивания швов перекрытие работает как единая горизонтальная диафрагма, передающая горизонтальные усилия на вертикальные конструкции.

Применение плит данного типа требует строгого соблюдения проектных решений по опиранию и анкеровке. Отклонения от схемы монтажа, указанной в рабочей документации серии 1.090.1-2с, могут повлиять на распределение нагрузок и общую устойчивость перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах (по торцам) строго одна над другой по вертикали. Высота штабеля определяется по схеме складирования с учетом массы и габаритов изделия. Кромки и ребра плиты должны быть защищены от повреждений при складировании.

Погрузка и транспортировка производятся с фиксацией изделия в кузове от смещения и опрокидывания. Перевозка навалом не допускается. Строповка осуществляется за монтажные петли с исключением ударов и перекосов. При разгрузке следует избегать опирания плиты на слабые кромки и ребра.
