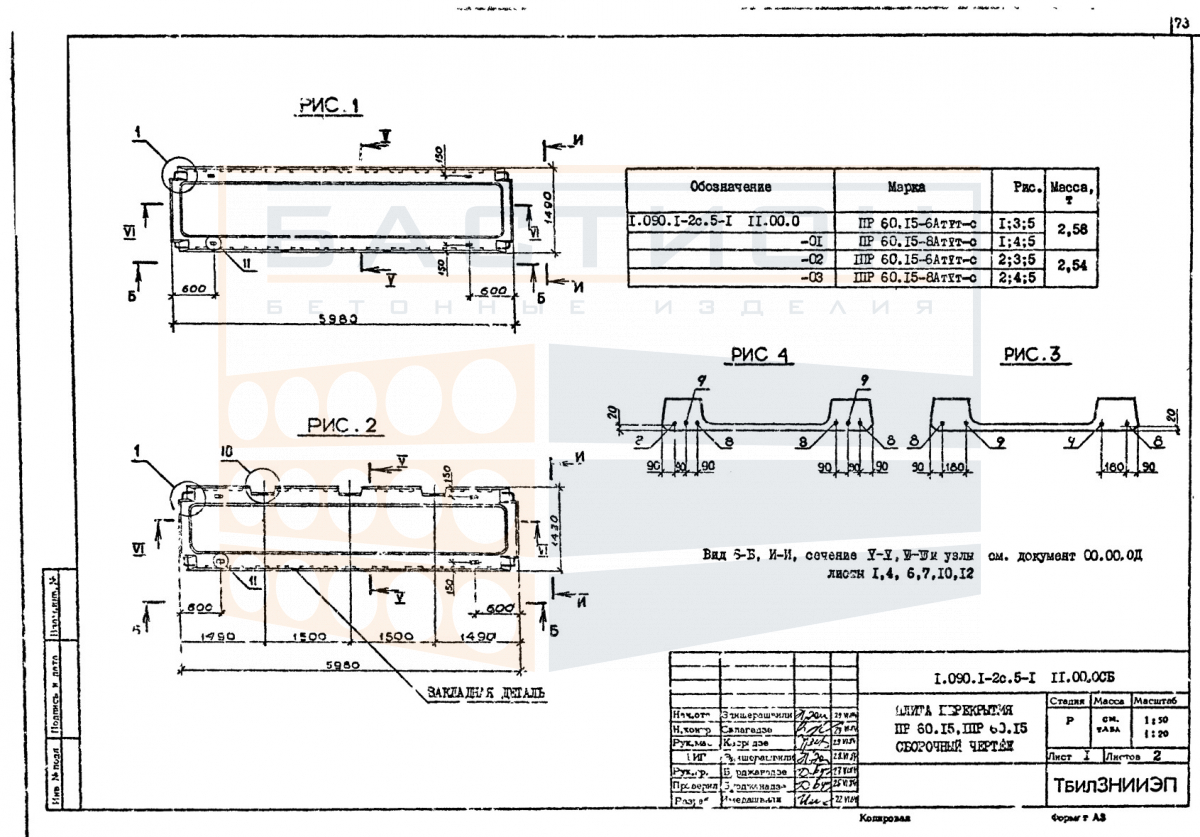

Плита перекрытия ребристая 1ПР 60.15-8 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 1ПР 60.15-8 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и способность воспринимать изгибающие нагрузки от пола, перегородок, оборудования и людей, передавая усилия на опорные элементы — стены, балки, ригели или колонны. Изделие относится к серии 1.090.1-2с, выпуск 5-1, которая регламентирует типоразмеры и армирование для сборных железобетонных плит промышленных и гражданских зданий.

Плита армирована предварительно напряженной арматурой класса АтVт-с, что повышает трещиностойкость и несущую способность при эксплуатации в пролете. Габаритные размеры 5980 мм в длину и 1490 мм в ширину при высоте 220 мм определяют массу 2540 кг, что требует применения грузоподъемного оборудования при монтаже. Ребра плиты ориентированы в направлении пролета; правильное опирание на несущие конструкции исключает перераспределение напряжений и повреждение торцевых зон. Монтажные петли обеспечивают строповку и установку в проектное положение по осям и отметкам.

Область применения и технические особенности

Плита предназначена для перекрытий зданий с пролетами до 6 метров, где требуется высокая несущая способность при относительно малой собственной массе. Монтаж выполняется на предварительно выверенные опорные поверхности; глубина опирания задается рабочим проектом и контролируется по серии. Сопряжение соседних плит осуществляется по боковым граням с последующим омоноличиванием швов для обеспечения совместной работы. В процессе эксплуатации необходимо исключать концентрацию нагрузок вдоль ребер и повреждение нижней полки. Типичные ошибки — недостаточное опирание, перекос плиты, замоноличивание без учета температурных деформаций.

• Плита перекрытия ребристая 1ПР 60.15-8 работает в пролете между несущими опорами, передавая вертикальные нагрузки на стены или ригели.
• Ребра плиты воспринимают изгибающие моменты; правильная ориентация ребер вдоль пролета обязательна для сохранения прочности конструкции.
• Торцевые зоны плиты усилены для восприятия опорных реакций; повреждение этих участков при строповке или разгрузке недопустимо.
• Швы между плитами заполняются бетонной смесью по проекту; омоноличивание обеспечивает совместную работу соседних элементов и жесткость диска перекрытия.
• Монтажное положение плиты проверяется по осям и проектным отметкам; перекос плиты может вызвать неравномерное распределение нагрузки и трещинообразование.
• Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях; при воздействии агрессивных сред требуется дополнительная защита арматуры по проекту.
• Запрещается опирание плиты на несущие конструкции с отклонением от проектной глубины или на неподготовленное основание.

Применение плиты по серии 1.090.1-2с предполагает соблюдение указаний рабочей документации по узлам опирания и анкеровки. Для зданий с особыми сейсмическими или динамическими нагрузками необходима проверка расчетом и корректировка схемы армирования.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку грунта. Прокладки располагаются строго в опорных зонах в местах расположения ребер; количество и сечение прокладок определяется массой изделия и схемой складирования. Штабелирование выполняется с совпадением прокладок по вертикали; разрушение кромок и ребер при укладке не допускается.

Транспортировка производится в горизонтальном положении на транспортных средствах с фиксацией от смещения и опрокидывания. Плиты укладываются на деревянные подкладки в опорных зонах; перевозка навалом или с опиранием на слабые кромки запрещена. Погрузка и выгрузка выполняются за монтажные петли с применением траверс, исключающих раскачивание и удары о конструкции. Скорость движения при перевозке выбирается с учетом дорожных условий для предотвращения сдвига груза.
