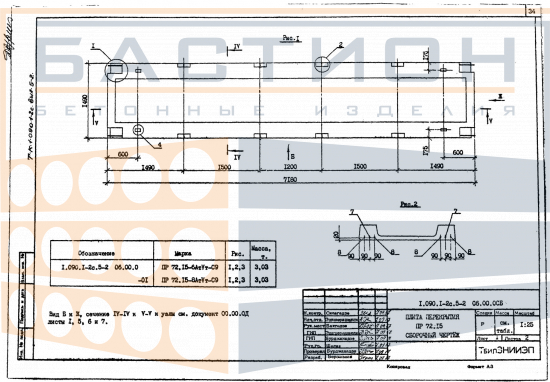

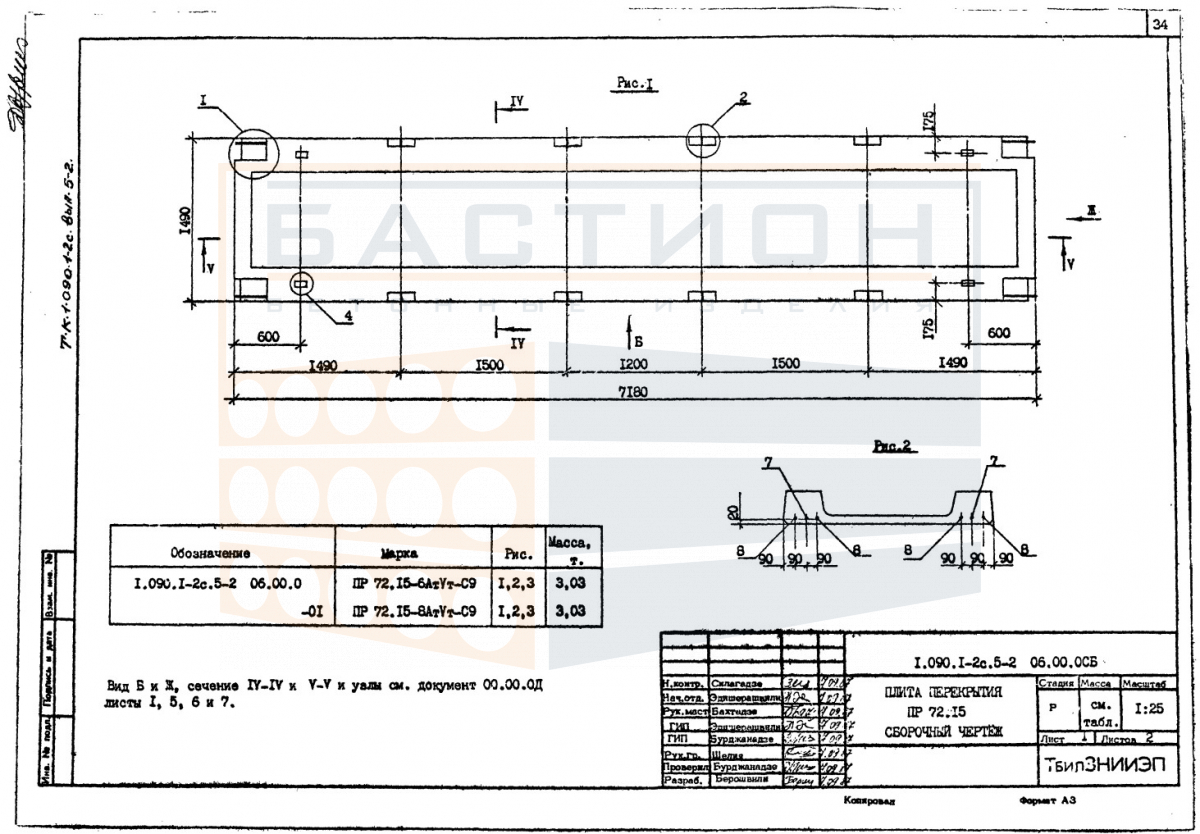

Плита перекрытия ребристая ПР 72.15-8 АтVт-с9, серия 1.090.1-2с, выпуск 5-2

Плита перекрытия ребристая ПР 72.15-8 АтVт-с9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.090.1-2с, выпуск 5-2, и предназначено для сборных перекрытий с опиранием по двум сторонам. Ребристая конструкция обеспечивает повышенную жёсткость при относительно меньшей собственной массе по сравнению со сплошными плитами аналогичного пролёта.

Типоразмер ПР 72.15 используется в пролётах до 7,2 м при ширине 1,5 м, что позволяет перекрывать стандартные шаги несущих стен или ригелей. Продольные ребра плиты воспринимают изгибающие нагрузки от полезной эксплуатационной нагрузки и передают их на опорные конструкции. Высота сечения 220 мм достаточна для обеспечения требуемой несущей способности в составе перекрытия без дополнительных монолитных участков при условии проектного опирания.

Область применения и технические особенности

Монтаж плиты выполняется на несущие стены, балки или ригели с глубиной опирания, заданной рабочими чертежами серии 1.090.1-2с. Опирание осуществляется по двум коротким сторонам; продольные ребра должны располагаться строго по направлению пролёта. Для обеспечения совместной работы плиты с соседними элементами перекрытия швы между плитами заполняются бетоном по проектному решению.

• Изделие рассчитано на восприятие временных равномерно распределённых нагрузок; тип и величина нагрузки устанавливаются рабочей документацией на конкретный объект.
• Монтажные петли расположены в торцевых зонах, что требует аккуратной строповки без повреждения ребер и кромок.
• Плита должна опираться на выверенные по отметкам опорные площадки; перекос плиты при монтаже недопустим.
• Анкеровка плиты с несущими конструкциями выполняется по проекту — через выпуски арматуры или сварные соединения.
• Торцевые участки плиты армированы для восприятия местных напряжений, поэтому повреждение торцов при транспортировке или монтаже исключается.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без дополнительного проектного усиления.
• При необходимости устройства отверстий в полке плиты требуется согласование с проектной организацией для обеспечения сохранности арматуры.

Технические параметры опирания, класс бетона и марка арматуры уточняются по маркировке и сопроводительной документации. Несоблюдение проектной глубины опирания или нарушение ориентации ребер приводит к перераспределению усилий и снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Хранение плиты осуществляется в горизонтальном положении на ровной твёрдой площадке, исключающей неравномерную осадку. Прокладки устанавливаются в местах расположения монтажных петель и опорных зон строго по одной вертикальной оси во всех рядах штабеля. Высота штабелирования определяется расчётом с учётом массы изделия (3030 кг) и прочности оснований, но не должна превышать величин, предусмотренных организацией складирования.

Транспортировка плиты производится в кузове автомобиля с обязательной фиксацией от продольного и поперечного смещения. Запрещается перевозка изделия навалом или с опиранием на слабые кромки и ребра. Строповка выполняется только за монтажные петли; захват за ребра или полку не допускается. При разгрузке исключаются ударные нагрузки и резкие перекосы для сохранения геометрии и защитного слоя бетона.
