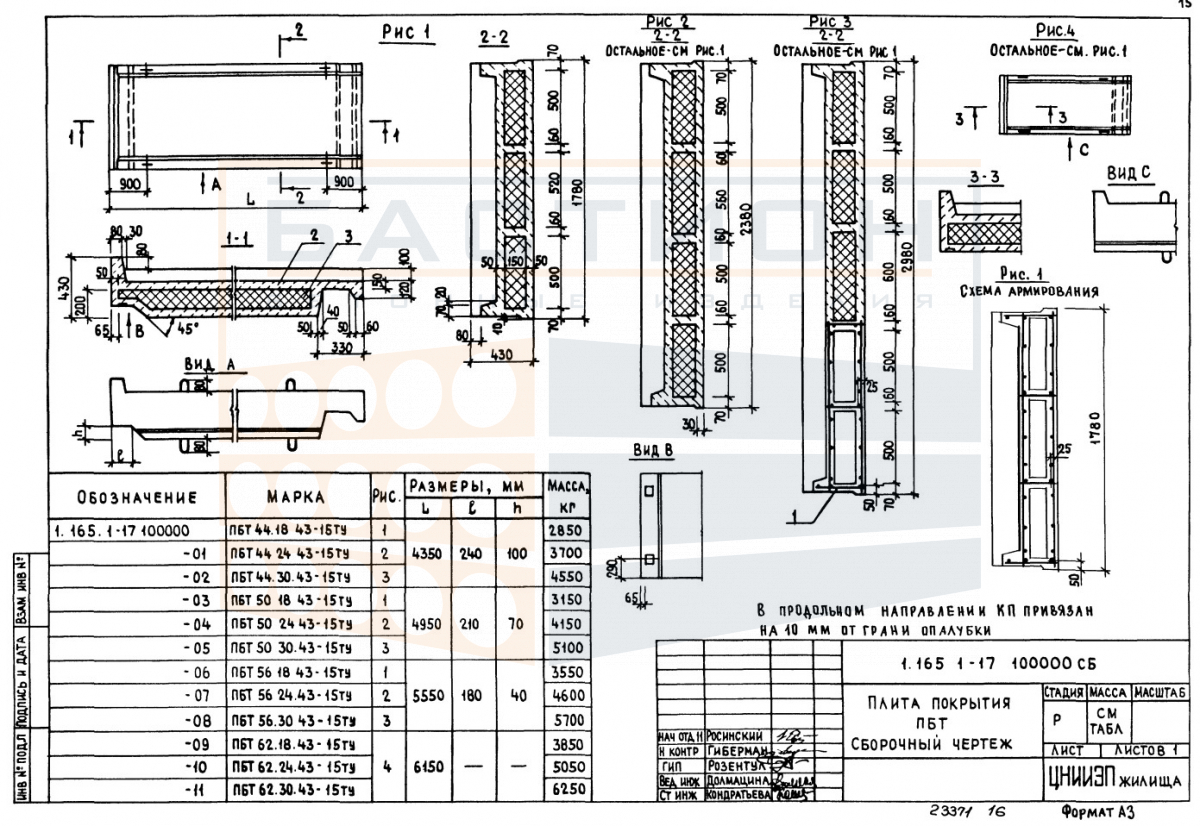

Плита покрытия ребристая ПБТ 62.30.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 62.30.43-15 — железобетонный элемент горизонтальной несущей конструкции, применяемый в покрытиях зданий и сооружений. Изделие воспринимает вертикальные нагрузки от кровли, снега, оборудования и передает их на несущие балки, фермы или ригели. Наличие продольных ребер обеспечивает жесткость и устойчивость плиты в пролете, а также позволяет использовать материал с оптимальным расходом бетона и арматуры.

Маркировка плиты соответствует решениям серии 1.165.1-17, которая регламентирует типоразмеры и конструктивные параметры для сборных железобетонных покрытий производственных и складских зданий. Плита рассчитана на эксплуатацию в условиях умеренного климата и предназначена для укладки по стропильным или подстропильным конструкциям с опиранием по коротким сторонам. Точные параметры опирания, анкеровка и схема раскладки определяются проектом здания.

Область применения и технические особенности

Плита монтируется в составе покрытий одноэтажных и многоэтажных промышленных зданий, а также в сооружениях складского и общественного назначения. Опирание плиты осуществляется на стальные или железобетонные фермы, балки или ригели по двум противоположным сторонам. Продольные ребра ориентируются вдоль пролета, обеспечивая передачу изгибающих усилий на опоры. При монтаже необходимо контролировать проектное положение плиты, глубину опирания и ровность опорных площадок.

• Изделие работает как балочная плита в пролете между несущими опорами; нагрузка передается через ребра на опорные узлы, поэтому торцевые участки ребер должны быть неповрежденными.
• При монтаже плита устанавливается на опорные площадки с проектным зазором, который впоследствии заполняется бетоном замоноличивания для совместной работы элементов.
• Пустоты между плитами перекрытия не предназначены для прокладки инженерных коммуникаций, если это не предусмотрено рабочими чертежами конкретного узла.
• Выверка плиты по высоте и в плане выполняется с помощью монтажных петель и клиньев; отклонение от проектных отметок не должно превышать допусков, установленных СП 70.13330.
• Типичной ошибкой является недостаточная глубина опирания плиты на несущую конструкцию, что приводит к концентрации напряжений в торцевой зоне и может вызвать скол бетона.
• Запрещается монтировать плиту на неподготовленное основание, с перекосом ребер или с опиранием только на часть опорной площадки.

После монтажа плиты соединяются между собой сваркой анкерных выпусков или закладных деталей, затем швы замоноличиваются бетоном класса по проекту. В местах прохода коммуникаций сквозь плиту устраиваются отверстия по месту с обязательным усилением по проекту.

Правила хранения и транспортировки изделия

Плиты складируются в штабели на ровном, твердом основании, исключающем неравномерную осадку грунта. Каждый ряд отделяется деревянными прокладками, расположенными строго в местах опорных зон (под ребрами по торцам). Прокладки вышележащих рядов должны совпадать по вертикали с прокладками нижележащих, чтобы избежать изгиба плиты в пролете. Высота штабеля не должна превышать допустимых значений, указанных в проекте или маркировке.

При погрузке и транспортировке плита фиксируется в кузове транспортного средства, чтобы исключить смещение, перекос и ударные нагрузки. Строповка осуществляется за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение ветвей. Перевозка плит навалом запрещается. При разгрузке не допускается сбрасывание изделия с высоты. После выгрузки проверяется целостность ребер и торцевых участков, наличие трещин и сколов.
