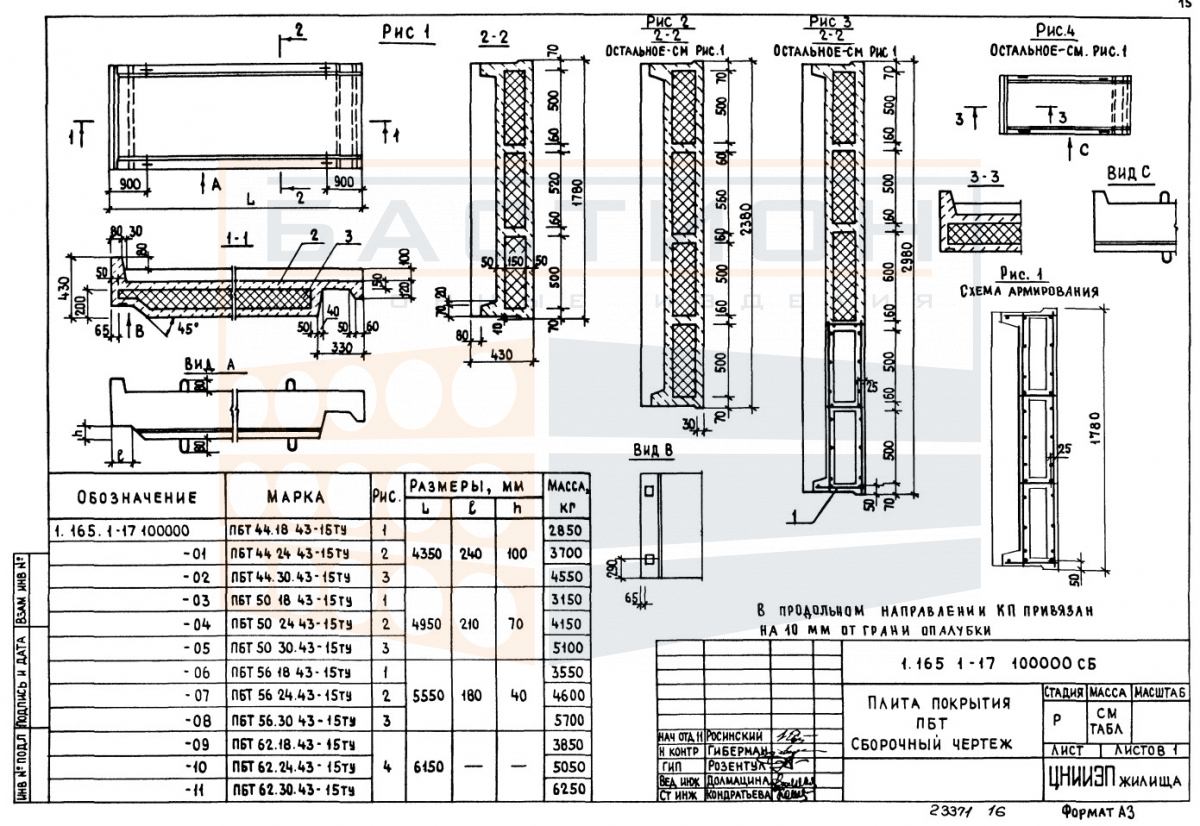

Плита покрытия ребристая ПБТ 50.18.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 50.18.43-15 ТУ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (технического этажа, чердачного перекрытия или кровельного основания). Изделие относится к решениям серии 1.165.1-17 и предназначено для восприятия вертикальных нагрузок от вышележащих конструкций, оборудования, снега и эксплуатационных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Применение ребристой плиты оправдано в промышленных, складских и общественных зданиях с шагом колонн или пролетом, соответствующим её геометрическим параметрам. Работа ребер обеспечивает пространственную жесткость элемента и позволяет эффективно воспринимать изгибающие моменты. Ошибки при выборе глубины опирания, ориентации ребер или монтаже на неподготовленное основание могут привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плит производится на заранее выверенные опорные поверхности стен, балок или ригелей. Глубина опирания, расположение закладных деталей и схема анкеровки задаются рабочими чертежами серии 1.165.1-17. Пустоты между ребрами могут использоваться для прокладки инженерных коммуникаций только при наличии проектного решения. Стыки между смежными плитами заполняются бетоном на мелком заполнителе после установки и фиксации элементов.

• Изделие укладывается ребрами вниз; опорные зоны располагаются на несущих конструкциях по коротким сторонам плиты, что обеспечивает передачу нагрузки на стены или ригели в соответствии с проектной схемой.
• Торцевые участки плиты содержат монтажные петли и зоны анкеровки; повреждение этих участков при строповке или складировании не допускается, так как это нарушает работу элемента в пролете.
• Швы между плитами замоноличиваются бетонной смесью с последующим вибрированием; качество заполнения швов влияет на совместную работу плит и распределение нагрузок.
• При монтаже необходимо контролировать горизонтальность опорных плоскостей; перекос плиты вызывает концентрацию напряжений в ребрах и может привести к образованию трещин.
• Опирание плиты на несущие элементы должно осуществляться на проектную глубину; недостаточная глубина опирания снижает несущую способность и требует корректировки по проекту.
• Ребристая конструкция обеспечивает высокую жесткость при относительно меньшей массе по сравнению со сплошными плитами аналогичного пролета, что упрощает транспортно-монтажные операции.

Выбор типоразмера плиты и схемы раскладки выполняется на основании проектного расчета с учетом фактических нагрузок, пролета и конструктивных особенностей здания. Применение элементов из серии 1.165.1-17 позволяет унифицировать решения для перекрытий и покрытий типовых промышленных объектов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку и деформацию. Прокладки из древесины или другого упругого материала устанавливаются в местах, соответствующих опорным зонам (по коротким сторонам плиты). При многоярусном хранении прокладки располагаются строго по одной вертикальной линии. Высота штабеля назначается по схеме складирования с учетом массы изделий и прочности основания.

Транспортировка плит производится в горизонтальном положении с надежной фиксацией от смещения и опрокидывания в кузове транспортного средства. Погрузка и разгрузка осуществляются за монтажные петли с применением траверс, исключающих перекос и раскачивание. Запрещается перевозка навалом, сбрасывание или перемещение волоком. Строповка должна производиться в проектном положении с защитой ребер и торцов от ударных нагрузок.
