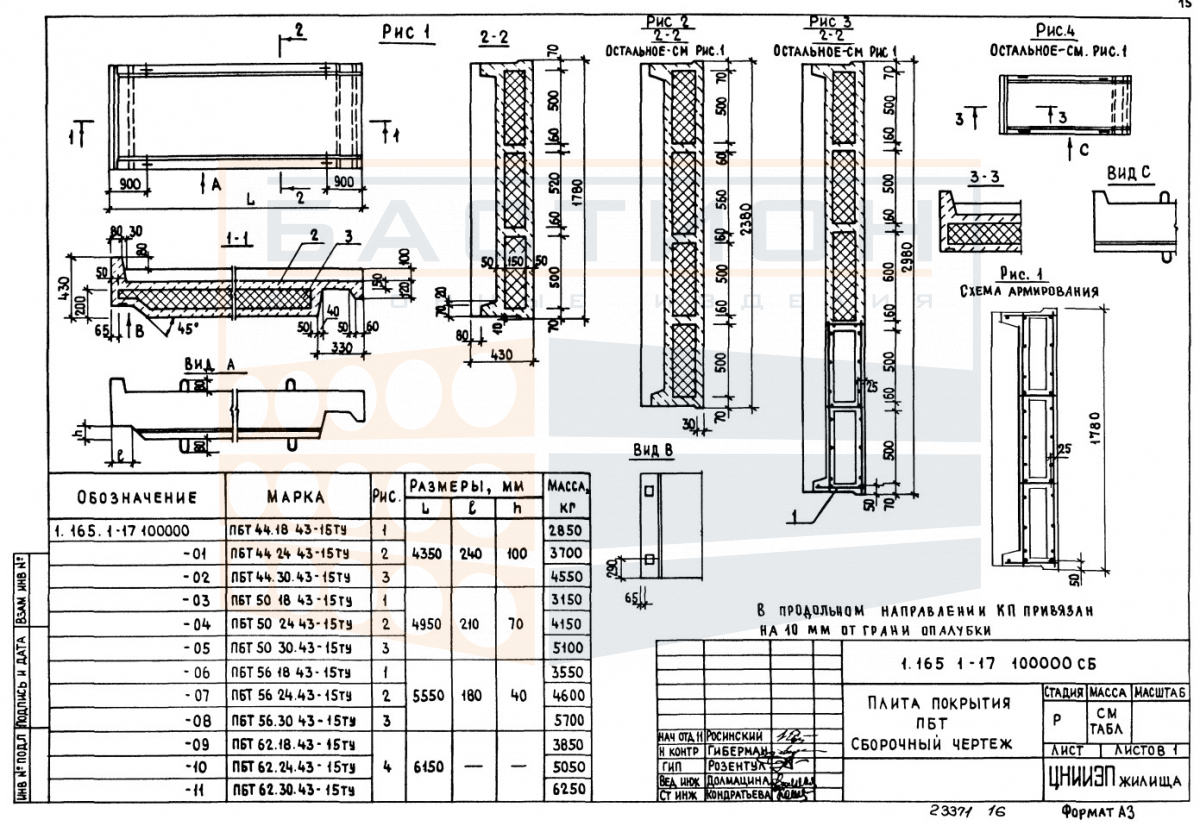

Плита покрытия ребристая ПБТ 56.18.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 56.18.43-15 — это железобетонный элемент горизонтальной несущей конструкции, предназначенный для устройства сборного покрытия зданий и сооружений. Ребристая форма поперечного сечения обеспечивает повышенную жесткость при относительно небольшой массе, что позволяет перекрывать пролеты до 6 метров. Изделие относится к типоразмерам, разработанным по серии 1.165.1-17, и применяется в качестве несущего элемента покрытия с опиранием на стены, балки или ригели каркаса.

Основная нагрузка воспринимается продольными и поперечными ребрами, которые работают на изгиб и передают усилия на опорные конструкции. Неправильная ориентация плиты или недостаточная глубина опирания могут привести к перераспределению напряжений и образованию трещин. При монтаже необходимо обеспечить проектное положение ребер вниз и точное совмещение с опорными площадками. Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы элементов покрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен, балок или ригелей. Глубина опирания задается проектной документацией и контролируется по осям здания. Укладка плит ведется с использованием грузоподъемного оборудования, строповка производится за монтажные петли. После установки производится омоноличивание стыков для обеспечения жесткости и герметичности покрытия.

• Плита работает в пролете между несущими опорами, передавая нагрузку от кровли, снега, а также вес кровельного пирога и временные эксплуатационные воздействия.
• Ребристая конфигурация обеспечивает устойчивость к изгибающим моментам и снижает расход бетона по сравнению с плоскими плитами аналогичного пролета.
• Опирание плиты должно выполняться на две противоположные стороны; опирание на три стороны или точечное опирание не допускается без специального расчета.
• Торцевые участки плиты содержат зоны анкеровки арматуры, поэтому повреждение торцов при транспортировке или монтаже недопустимо.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном после проверки горизонтальности и совпадения отметок.
• Монтажные петли предназначены для строповки; после установки плиты петли отгибаются или срезаются в соответствии с указаниями рабочей документации для исключения помех при устройстве кровли.
• Плита укладывается на выровненные опорные площадки; отклонение от горизонтальной плоскости контролируется нивелиром и не должно превышать значений, установленных проектом или серией 1.165.1-17.

Правильная ориентация ребер и точность опирания являются критичными для равномерного распределения нагрузок и предотвращения местных разрушений. Все соединения и закладные детали должны быть защищены от коррозии в соответствии с проектом.

Правила хранения и транспортировки изделия

Изделие складируется на ровном твердом основании в горизонтальном положении. Прокладки устанавливаются в местах, соответствующих опорным зонам (по концам плиты), и должны располагаться строго одна над другой по вертикали для исключения изгибающих напряжений в нижнем ряду. Ребра и торцовые поверхности защищаются от повреждений. Высота штабеля ограничивается прочностью нижних изделий и условиями безопасной разгрузки.

При транспортировке плита размещается в кузове транспортного средства на подкладках и надежно фиксируется от продольного и поперечного смещения. Погрузка и разгрузка производятся с помощью строп за монтажные петли; запрещается сбрасывание, волочение и ударные воздействия. Перевозка навалом не допускается. Перед погрузкой проверяется целостность петель и отсутствие видимых трещин.
