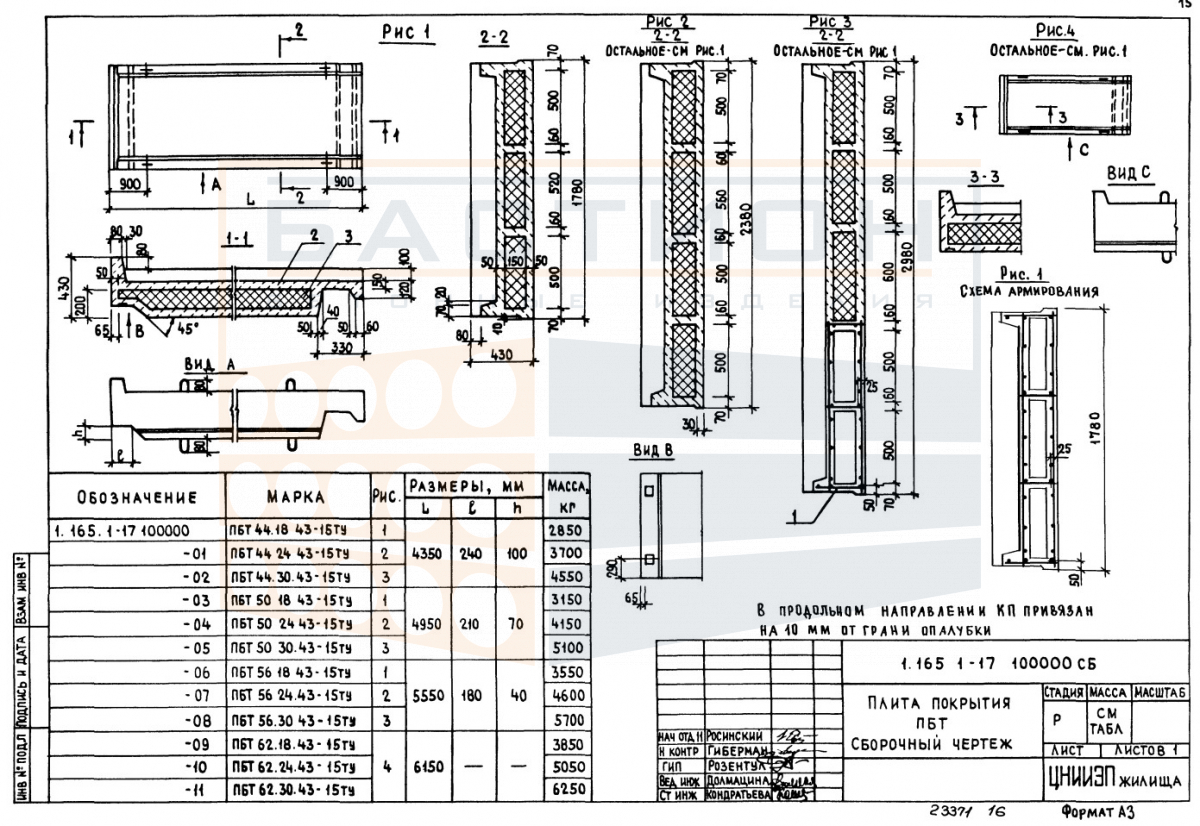

Плита покрытия ребристая ПБТ 50.24.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 50.24.43-15 ТУ серии 1.165.1-17 — это железобетонный элемент горизонтальной несущей системы, предназначенный для формирования покрытий в промышленных и гражданских зданиях. Продольные ребра воспринимают изгибающие нагрузки и передают усилия на опорные конструкции — колонны, балки или ригели. Железобетон с внутренним стальным армированием обеспечивает несущую способность и жесткость изделия при эксплуатационных нагрузках.

Типоразмер плиты относится к решениям серии 1.165.1-17, применяемым для покрытий с пролетами и шагом опор, заданными проектом. Геометрия ребер и толщина полки рассчитаны на восприятие равномерно распределенных и сосредоточенных нагрузок, возникающих при эксплуатации. Правильное опирание плиты на несущие элементы должно соответствовать проектным отметкам, так как отклонение глубины опирания может привести к перераспределению усилий и снижению надежности узла.

Область применения и технические особенности

Монтаж плиты выполняется при проектном положении ребрами вниз. Опирание производится на закладные детали или бетонные площадки опорных конструкций. Швы между смежными плитами омоноличиваются для обеспечения совместной работы покрытия. При установке необходимо контролировать горизонтальность верхней плоскости и совпадение осей.

• Плита работает в покрытии как однопролетная или многопролетная балка в зависимости от схемы опирания и наличия связей.
• Продольные ребра обеспечивают жесткость и воспринимают изгибающий момент, исключая необходимость в дополнительных балках при проектном пролете.
• Глубина опирания на несущие конструкции должна быть не менее проектной, чтобы избежать продавливания торцевой зоны.
• Монтаж плиты выполняется с использованием стропов за монтажные петли, запрещено поднимать изделие за ребра или торец.
• Сопряжение смежных плит в покрытии осуществляется через бетон швов или сварку закладных деталей, что обеспечивает дискретность жесткости.
• Торцевые участки плиты не должны иметь сколов и трещин, так как зона опирания является ответственной за передачу нагрузки.
• При укладке плиты на металлические балки или ригели необходимо обеспечить опирание по всей ширине ребра без перекосов.

Применение плиты в составе покрытия требует соблюдения проектных решений по узлам опирания и омоноличивания, так как от качества сопряжения зависят пространственная жесткость и долговечность конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам (под продольные ребра), строго по одной вертикали. Высота штабеля ограничивается условиями безопасного складирования и устойчивости нижних изделий.

Перевозка изделий производится в положении, указанном на маркировочном чертеже. Плиты фиксируются от смещения в кузове с помощью деревянных упоров и стяжных ремней. Запрещено перемещать изделия волоком, подвергать ударам и опирать на слабые кромки. Погрузка и выгрузка выполняются за монтажные петли с использованием траверсы, исключающей перекос.
