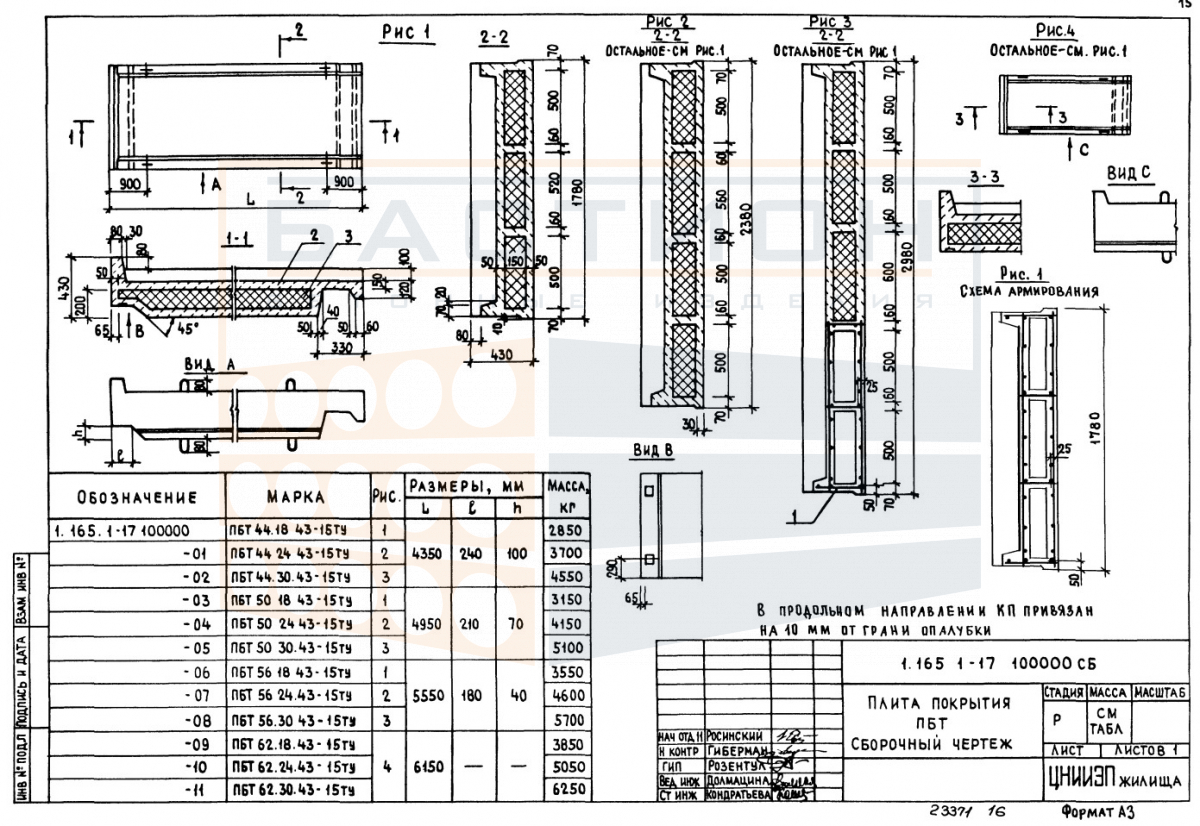

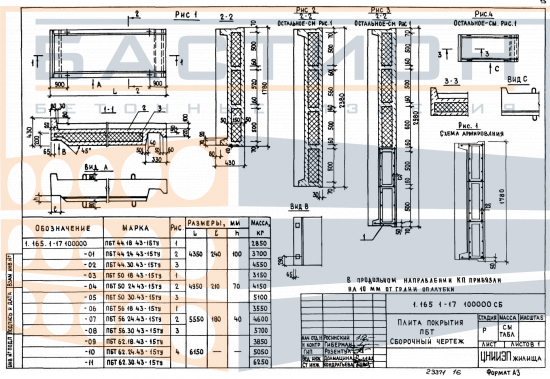

Плита покрытия ребристая ПБТ 44.30.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 44.30.43-15 ТУ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) и передающий нагрузки на несущие стены, колонны или ригели. Типоразмер относится к решениям серии 1.165.1-17, предназначенной для сборных железобетонных покрытий зданий различного назначения.

Ребристая конструкция обеспечивает высокую несущую способность при относительно низкой собственной массе за счет продольных и поперечных ребер, работающих на изгиб. Плита используется в отапливаемых и неотапливаемых зданиях промышленного и гражданского строительства. Нарушение условий опирания или повреждение торцевых зон при монтаже может привести к изменению расчетной схемы работы покрытия.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности стен, балок или ригелей с выверкой по осям и отметкам. Опирание ребер должно соответствовать указаниям рабочей документации серии 1.165.1-17. После укладки швы между плитами заполняются бетоном или раствором для обеспечения совместной работы и герметизации покрытия.

• Плита рассчитана на восприятие нагрузок, передаваемых через ребра; работа в пролете между опорами определяется проектной схемой и параметрами опирания.
• Ребра жесткости воспринимают изгибающие моменты и обеспечивают устойчивость плиты при действии вертикальных нагрузок, передавая усилия на опорные конструкции.
• Торцевые участки плиты являются зонами передачи усилий на опоры; повреждение этих зон при строповке или транспортировке не допускается.
• При монтаже обязательно контролируется выравнивание горизонтальной плоскости и совпадение осей с проектными отметками; отклонения не должны превышать допусков.
• Омоноличивание стыков между смежными плитами выполняется по проектному решению для обеспечения герметизации и совместной работы покрытия.
• Расположение монтажных петель и закладных деталей соответствует проектной схеме строповки, фиксации и анкеровки в составе покрытия.

Соблюдение проектных требований к опиранию и стыковке обеспечивает проектный режим эксплуатации покрытия в течение нормативного срока службы.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под ребра в опорных зонах укладываются деревянные прокладки, обеспечивающие равномерное распределение нагрузки. Прокладки смежных рядов должны располагаться строго по вертикали. Высота штабеля определяется с учетом массы изделия и несущей способности основания.

Транспортировка производится в положении, соответствующем проектному (горизонтально). Крепление в кузове исключает смещение и удары. Захват осуществляется за монтажные петли с использованием траверс, исключающих перекос. Запрещается перемещение плиты волоком или с опорой на хрупкие элементы.
