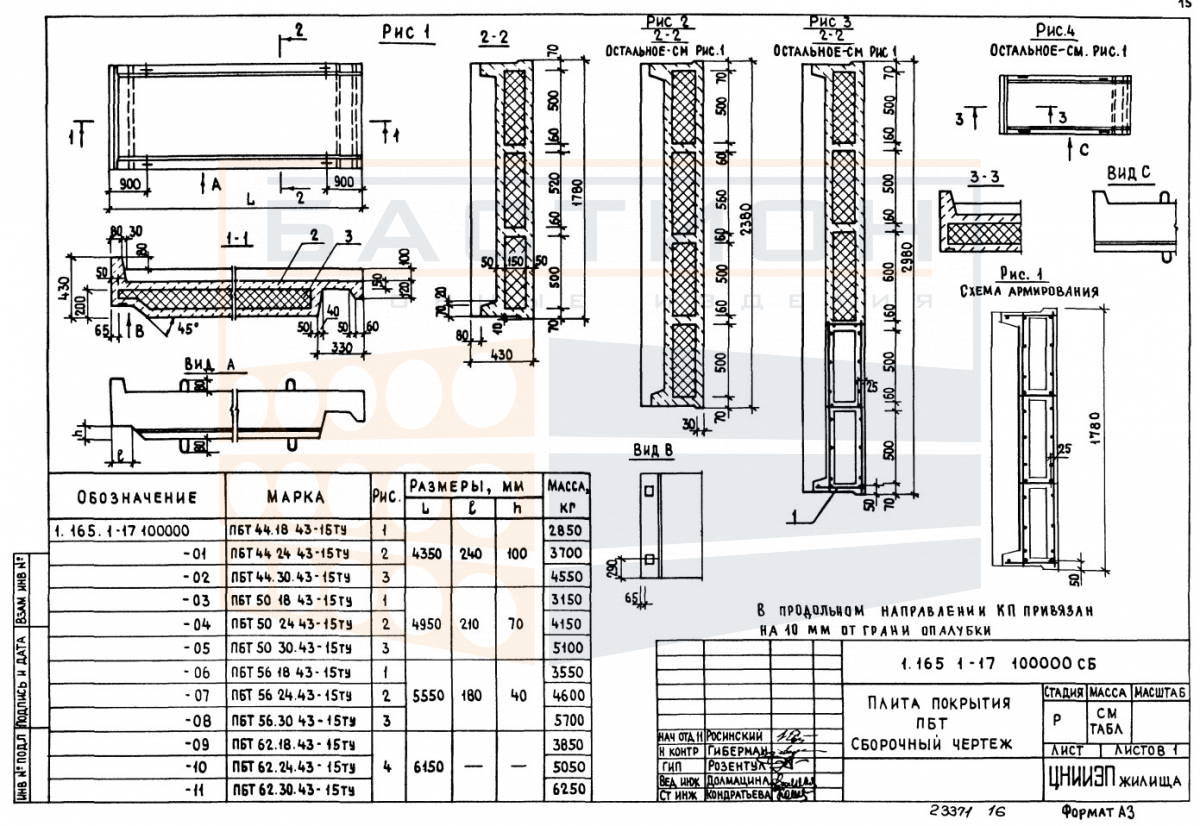

Плита покрытия ребристая ПБТ 56.30.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 56.30.43-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) или перекрытия. Изделие относится к серии 1.165.1-17 и изготавливается из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих нагрузок в пролете.

Ребристая конструкция, включающая продольные и поперечные ребра, формирует жесткую несущую структуру, распределяющую нагрузку от кровельных материалов, снега и технологического оборудования на опорные элементы. Плита опирается на несущие стены, балки или ригели, и правильное опирание является критическим для работы конструкции. Нарушение проектного положения или повреждение ребер снижает несущую способность и может вызвать деформации.

Область применения и технические особенности

Монтаж плиты выполняется в соответствии с проектной документацией, где заданы схема опирания и способ омоноличивания стыков. Ребра ориентируются вдоль пролета для эффективного восприятия изгибающих моментов.

• Плита работает в пролете между опорами, воспринимая нагрузку от кровли, снега и оборудования; нагрузка передается через ребра на опоры.
• Опирание производится на несущие стены, балки или ригели; глубина опирания и материал опорной площадки задаются проектом.
• Торцевые зоны плиты чувствительны к ударам; повреждение торцов снижает несущую способность и требует специальной защиты при монтаже.
• Швы между плитами заполняются бетоном или раствором для обеспечения совместной работы и герметизации покрытия.
• Монтажные петли предназначены для строповки; использование их для других целей, а также нагрузка на петли выше паспортной не допускается.
• Пустоты между ребрами не следует использовать для прокладки не проектных коммуникаций, так как это нарушает расчетную схему работы плиты.
• При монтаже необходимо исключить перекосы и несоосность опорных площадок, чтобы избежать концентрации напряжений.

Соблюдение проектных требований к опиранию и стыковке обеспечивает надежную работу плиты в составе покрытия на весь срок эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на спланированной площадке с твердым покрытием. В местах опорных зон (под ребрами) устанавливаются деревянные прокладки, располагаемые строго по вертикали в каждом ряду. Высота штабеля устанавливается с учетом массы изделий (5700 кг) и прочности прокладок, исключающей деформацию нижних плит.

Транспортировка выполняется в горизонтальном положении с фиксацией плит от смещения и опрокидывания. Запрещается перевозка навалом или с опорой на слабые кромки. Строповка производится за монтажные петли с равномерным натяжением строп. Исключаются резкие рывки и удары при погрузке и выгрузке.
