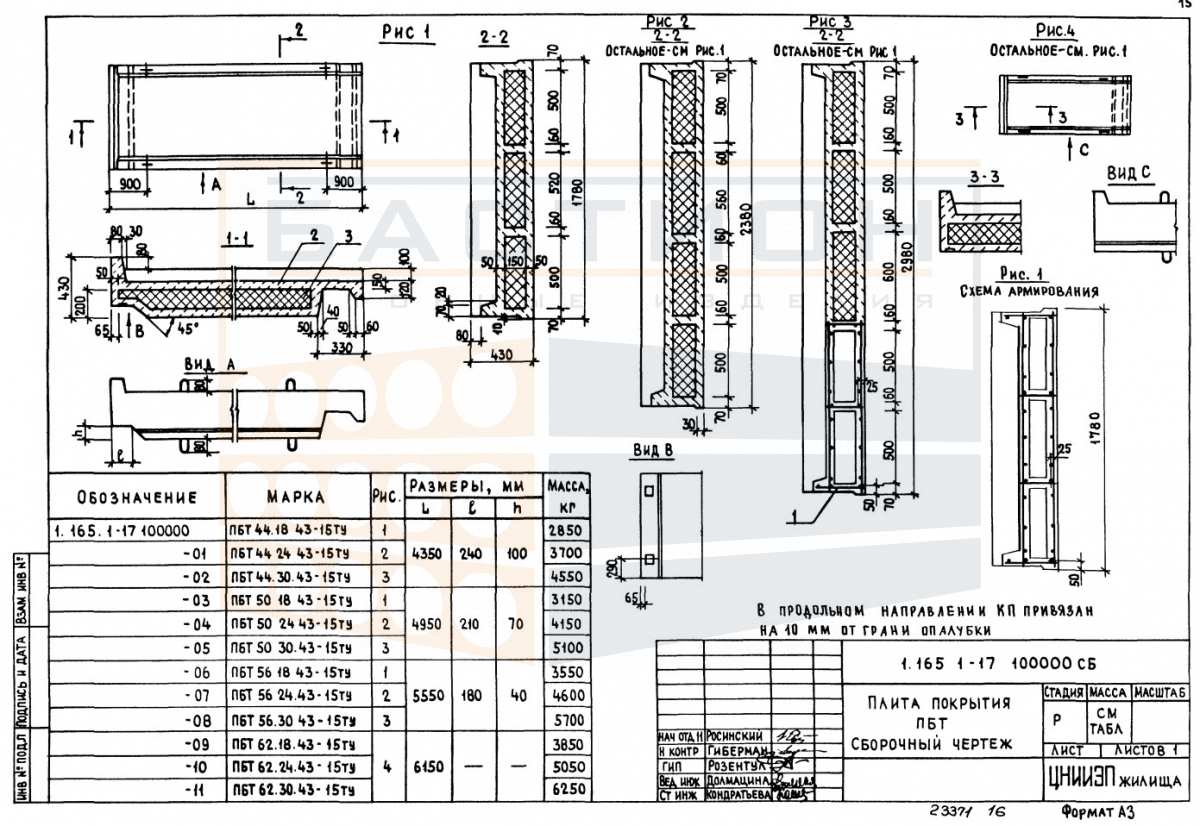

Плита покрытия ребристая ПБТ 50.30.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 50.30.43-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных объектах. Ребристая конструкция воспринимает изгибающие нагрузки при относительно небольшом весе. Изделие относится к серии 1.165.1-17.

Работа плиты эффективна при правильном опирании на несущие конструкции с проектной глубиной опирания. Ориентация ребер должна соответствовать направлению нагрузок: продольные ребра передают усилия на опоры. Ошибки монтажа — недостаточное опирание или повреждение торцов — снижают несущую способность.

Область применения и технические особенности

Монтаж плиты выполняется на металлические или железобетонные опорные фермы, балки или стены. Сопряжение с соседними плитами осуществляется через швы, заполняемые цементно-песчаным раствором для совместной работы. Анкеровка закладных деталей производится по проектной документации. Запрещается опирание плиты на полку или поперечное ребро — нагрузка должна передаваться только через торцы продольных ребер.

• Элемент рассчитан на восприятие нагрузок от кровельного пирога, снега и ветра с последующей передачей их на несущие конструкции здания.
• Торцы продольных ребер должны опираться на всю ширину опорной площадки; глубина опирания задается проектом и контролируется при монтаже.
• Швы между плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением механизированным способом и последующим уходом.
• Монтажные петли предназначены для строповки и выверки положения; после окончательной установки петли загибаются или срезаются по проекту.
• Плита монтируется ребрами вниз; продольные ребра располагаются параллельно пролету, что обеспечивает правильную работу элемента в схеме покрытия.
• Типичная ошибка при монтаже — установка с опиранием на поперечные ребра или полку, что приводит к разрушению полки и потере несущей способности.

Таким образом, соблюдение технологии монтажа и проектных параметров опирания обеспечивает надежную работу ребристой плиты в составе покрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровных площадках с твердым покрытием. Под опорные зоны (торцы продольных ребер) укладываются прокладки одинаковой толщины, расположенные по вертикали в штабеле. Высота штабеля не должна превышать установленных проектом пределов с учетом массы нижних плит и устойчивости.

При транспортировке плиты фиксируются в кузове с использованием упоров и стяжек, исключающих смещение. Погрузка и выгрузка производятся траверсами за все монтажные петли. Перевозка навалом не допускается. Торцы и ребра защищаются от повреждений.
