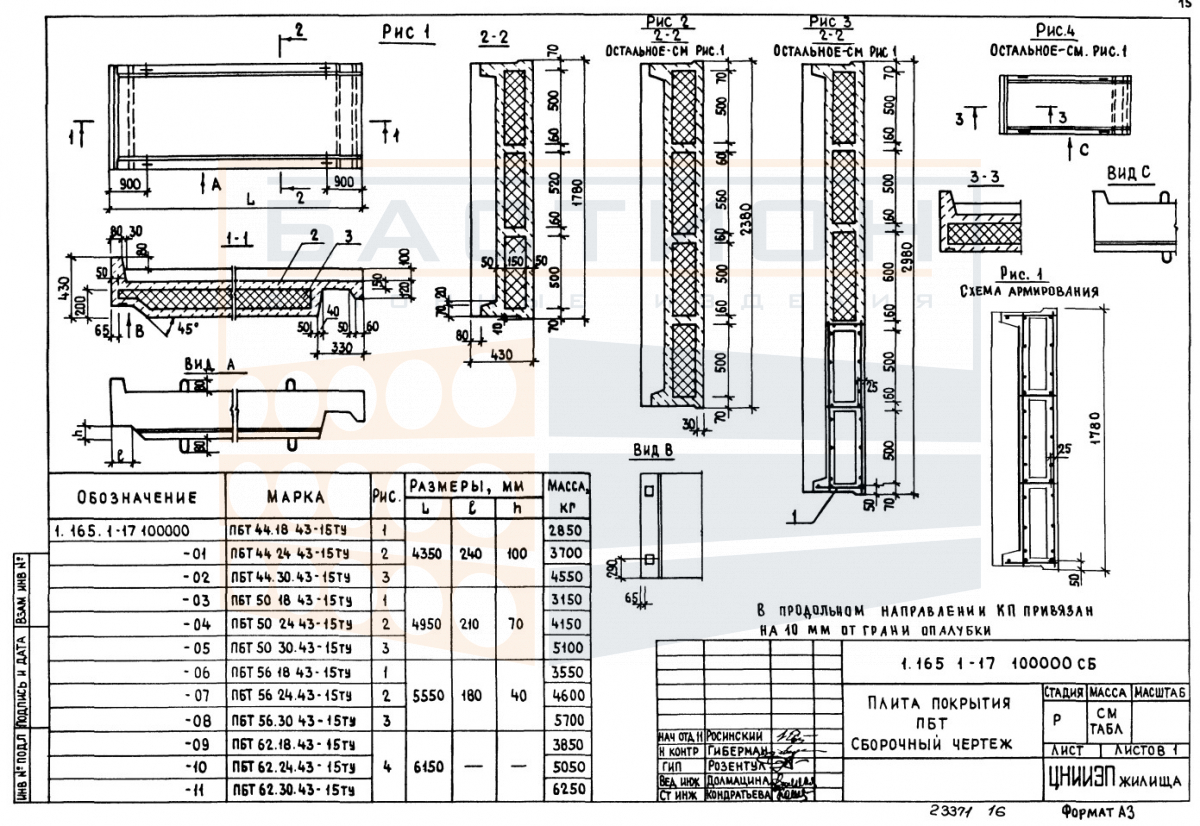

Плита покрытия ребристая ПБТ 62.18.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 62.18.43-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) промышленных и гражданских объектов. Изделие относится к серии 1.165.1-17 и выполнено из тяжелого бетона с внутренним стальным армированием. Ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость и распределение усилий на несущие опоры.

Плита применяется в покрытиях зданий с опиранием на ригели, фермы или стеновые конструкции. Габариты изделия (длина 6150 мм, ширина 1780 мм, высота 430 мм) требуют точного позиционирования при монтаже. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к перераспределению нагрузок и снижению несущей способности. Монтажные петли предназначены для строповки, их повреждение недопустимо. Параметры опирания и сопряжения уточняются по рабочей документации серии 1.165.1-17.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Ребра должны быть ориентированы вниз для восприятия растягивающих напряжений. Опирание производится на продольные несущие элементы, при этом глубина опоры задается проектом. Швы между смежными плитами после установки заполняются бетоном или цементным раствором. Для обеспечения совместной работы плит в покрытии выполняется анкеровка и омоноличивание стыков.

• В составе покрытия плита работает в пролете между несущими опорами, передавая нагрузки на ригели, фермы или стены.
• Ребра плиты являются основными несущими элементами, воспринимающими изгибающие моменты и обеспечивающими жесткость конструкции.
• Требуется проектная глубина опирания, указанная в рабочей документации серии 1.165.1-17; недостаточное опирание снижает несущую способность.
• При монтаже необходимо контролировать горизонтальность плиты и совпадение с разбивочными осями; перекос изделия недопустим.
• Торцы и ребра плиты не должны повреждаться при строповке, разгрузке и установке; повреждения влияют на работу арматуры и снижают несущую способность.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без проектного решения; выполнение отверстий допускается только по согласованию.
• После установки швы между плитами заполняются бетоном или раствором, обеспечивая совместную работу элементов и дисковую жесткость покрытия.

Правильная установка плиты и качественное омоноличивание стыков обеспечивают распределение нагрузок между соседними элементами и устойчивость покрытия в целом. Отклонения от проектных требований при монтаже могут вызвать неравномерную осадку и образование трещин.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Под ребра (в опорных зонах) устанавливаются деревянные прокладки, которые должны располагаться строго одна под другой по вертикали. Высота штабеля ограничивается условиями сохранности нижних изделий и не должна превышать значений, указанных в проекте складирования.

Транспортировка выполняется в положении, аналогичном хранению, с обязательной фиксацией плит от продольных и поперечных смещений. Погрузка и выгрузка производятся с использованием всех монтажных петель, без перекосов и ударов. Запрещается перевозка навалом или с опиранием на ребра вне опорных зон.
