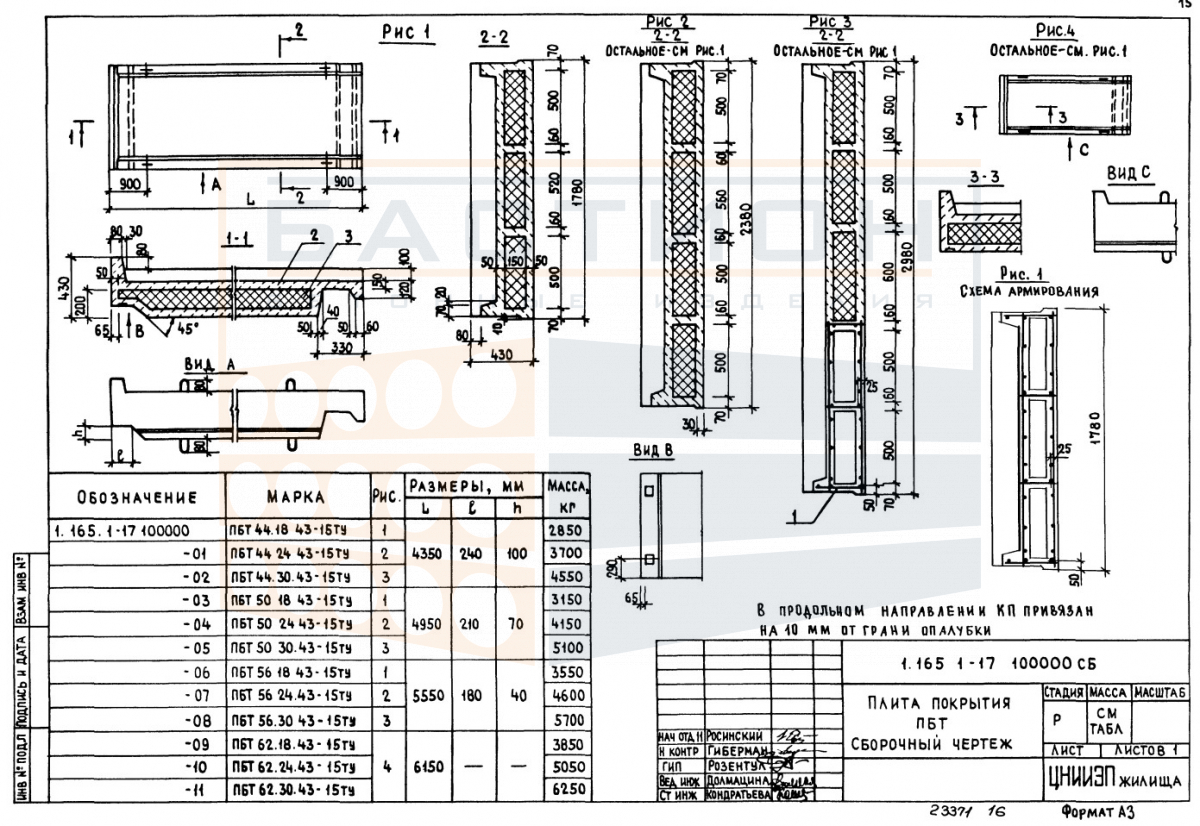

Плита покрытия ребристая ПБТ 62.24.43-15 ТУ, серия 1.165.1-17

Плита покрытия ребристая ПБТ 62.24.43-15 ТУ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия промышленных и гражданских сооружений. Изделие относится к серии 1.165.1-17 и предназначено для восприятия вертикальных нагрузок от собственного веса, снега, оборудования и передачи усилий на несущие конструкции — стены, балки, ригели или колонны. Ребристая конструкция обеспечивает повышенную жесткость и несущую способность при относительно небольшой массе.

Плиты данного типоразмера используются в покрытиях отапливаемых и неотапливаемых зданий с шагом несущих опор, соответствующим проектным решениям серии. Работа ребер ориентирована вдоль пролета, что позволяет эффективно воспринимать изгибающие моменты. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос или повреждение торцевых зон, приводят к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на предварительно выверенные опорные поверхности — железобетонные балки, ригели или стальные фермы, с обязательным соблюдением проектной глубины опирания. Фиксация изделия в проектном положении обеспечивается закладными деталями и последующим омоноличиванием стыков. Ребра плиты ориентируются строго вдоль пролета, что исключает внецентренное нагружение. Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели через опорные ребра.
• Требуемая глубина опирания устанавливается рабочей документацией серии 1.165.1-17 и зависит от типа опорной конструкции.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; монтажные петли используются строго по назначению.
• При установке плит на стальные или железобетонные фермы необходимо проверить соответствие отметок и осей опорных площадок.
• Омоноличивание швов и анкеровка плит между собой выполняется после выверки положения и до приложения полной нагрузки.
• Не допускается опирание плиты на непредусмотренные проектом участки, а также монтаж с перекосом, превышающим допуски СП 70.13330.

Соблюдение проектных параметров опирания и последовательности монтажа обеспечивает равномерное распределение усилий в конструкции покрытия и предотвращает появление трещин в ребрах и полке плиты.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном твердом основании в горизонтальном положении. Прокладки из пиломатериала или другого упругого материала размещаются в местах, соответствующих опорным зонам ребер, строго одна над другой по вертикали. Высота штабеля определяется массой изделий и схемой складирования, исключающей повреждение нижних плит.

Транспортировка производится в горизонтальном положении с надежной фиксацией от смещения в кузове. Плиты укладываются на деревянные прокладки, исключающие контакт бетона с металлом или другими твердыми элементами. Запрещается перевозка изделий навалом, а также погрузка с ударными нагрузками на ребра и торцы. Строповка выполняется за монтажные петли, без обвязки корпуса.
