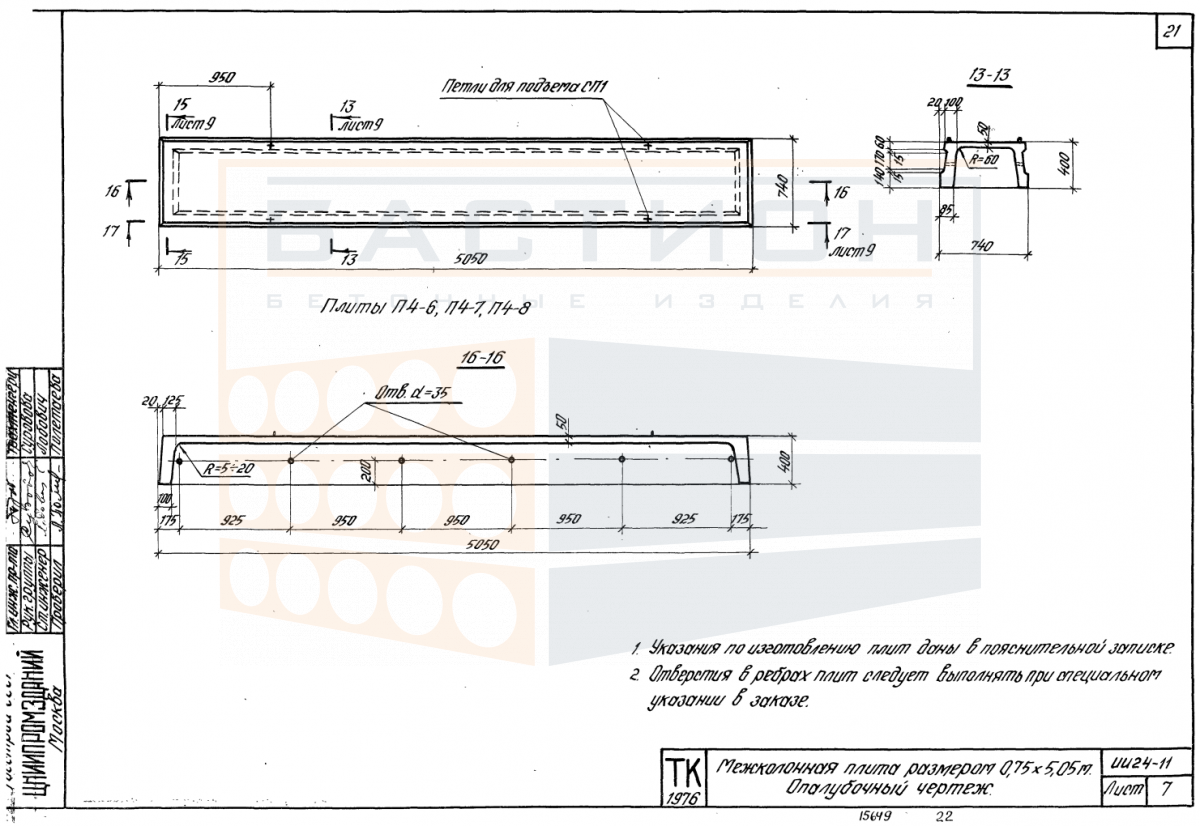

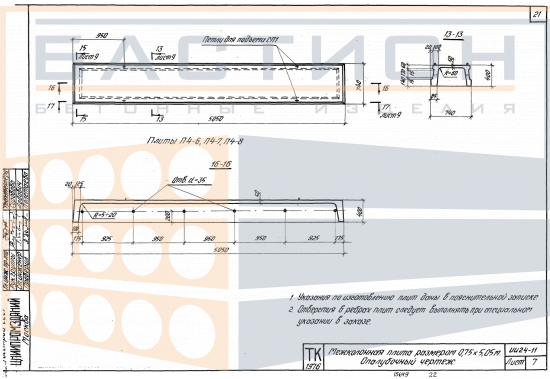

Плита ребристая П 4 - 8, серия ИИ24-11

Плита ребристая П 4-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных перекрытий или покрытий в промышленных сооружениях. Ребра жесткости, расположенные в продольном направлении, воспринимают изгибающие нагрузки и обеспечивают пространственную устойчивость конструкции при эксплуатации. Изделие относится к серии ИИ24-11, разработанной для типовых решений каркасных зданий с шагом колонн до 6 м.

Конструкция рассчитана на восприятие равномерно распределенных нагрузок от собственного веса, технологического оборудования и обслуживающего персонала. Передача усилий на несущие элементы (балки, ригели или фермы) осуществляется через опорные зоны плиты. Недостаточная глубина опирания или перекос при монтаже приводят к перераспределению напряжений, что может вызвать раскрытие трещин в ребрах или полке. Правильная ориентация ребер (вниз) и выверка горизонтальности поверхности являются обязательными условиями долговременной эксплуатации.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные конструкции с выверкой по отметкам и осям. Опирание осуществляется по коротким сторонам с проектной глубиной заведения, которая уточняется по рабочей документации серии. Сопряжение смежных плит реализуется через замоноличивание продольных швов, что обеспечивает совместную работу элементов перекрытия. В процессе установки контролируется отсутствие перекосов и повреждений торцевых зон, особенно в местах расположения монтажных петель.

• Ориентация ребер строго вниз — ребра выполняют функцию главных несущих элементов, работающих на изгиб; переворачивание плиты недопустимо, так как приводит к изменению напряженного состояния.
• Проектная глубина опирания зависит от материала опорных конструкций и величины пролета; минимальные значения задаются серией и составляют не менее 100 мм для железобетонных ригелей.
• Продольные швы между плитами заполняются цементно-песчаным раствором марки не ниже проектной; омоноличивание выполняется после установки всех элементов захватки для обеспечения жесткости диска перекрытия.
• Монтажные петли используются для строповки за все четыре точки; подъем с перекосом или за одну петлю запрещен, так как может вызвать разрушение бетона в зоне заделки.
• Запрещено сверление отверстий в ребрах и полке без согласования с проектной организацией; ослабление сечения снижает несущую способность плиты на 15-30% в зависимости от расположения.
• Временные нагрузки на смонтированное перекрытие ограничиваются проектом; превышение нормативных значений до набора прочности бетона швов ведет к прогибам и трещинам.

Требования к состоянию опорных поверхностей и качеству швов регламентируются серией ИИ24-11. Приемка выполняется после выверки положения всех плит и проверки соответствия проекту.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются строго в опорных зонах (на расстоянии не более 200 мм от торцов) и располагаются одна над другой по вертикали, исключая перекос штабеля. Высота штабеля ограничивается устойчивостью и возможностью безопасной строповки; при длительном хранении предусматривается защита поверхности от атмосферных осадков.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Укладка навалом или с опиранием на ребра запрещена. Погрузка и выгрузка выполняются с использованием траверс и мягких строп, исключающих повреждение кромок и монтажных петель. При перевозке на автомобильном транспорте плиты устанавливаются на опорные брусья с шагом, соответствующим расчетной схеме изделия; ударные нагрузки в пути не допускаются.
