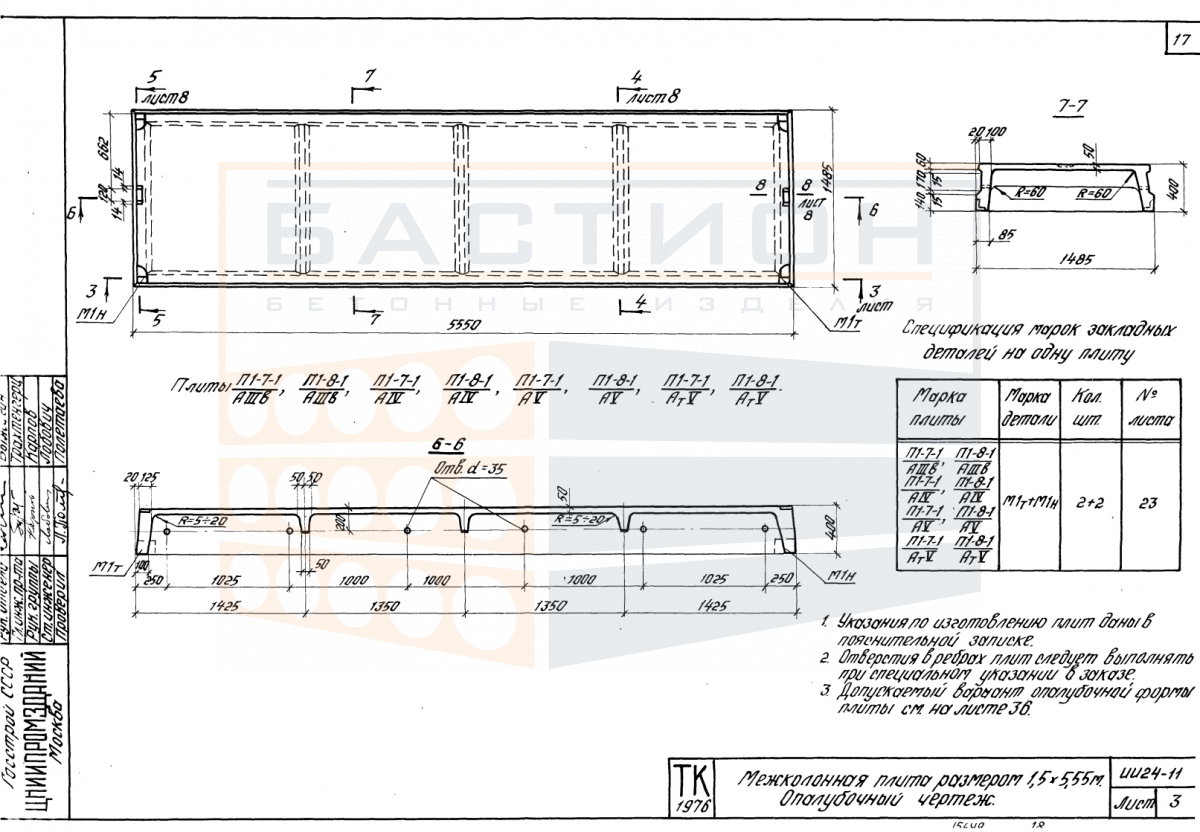

Плита ребристая П 1 - 7 - 1, серия ИИ24-11

Плита ребристая П 1 - 7 - 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии ИИ24-11 и предназначено для восприятия постоянных и временных нагрузок, включая массу пола, перегородок, оборудования и людей, с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты включает продольные и поперечные ребра, которые обеспечивают пространственную жесткость и позволяют перекрывать пролеты без дополнительных опор. При монтаже необходимо обеспечить проектное опирание ребер на опорные конструкции, исключить перекосы и повреждения торцовых зон. Недостаточная глубина опирания или неправильная ориентация ребер могут привести к снижению несущей способности перекрытия. Особое внимание при монтаже уделяется совпадению опорных площадок с проектными отметками, а также качеству омоноличивания швов между плитами.

Область применения и технические особенности

Плита ребристая П 1 - 7 - 1 применяется в сборных железобетонных перекрытиях жилых, общественных и производственных зданий. Монтаж плиты производится с опиранием на несущие стены, ригели или балки в соответствии с проектной документацией. Торцевые участки плиты не должны иметь сколов и трещин, так как в этих зонах сосредоточены анкерные выпуски арматуры, обеспечивающие связь с опорами.

• Работает в пролете между несущими стенами или ригелями, воспринимая изгибающие нагрузки от веса пола, перегородок, оборудования и временных нагрузок.
• Ребра плиты образуют замкнутый контур жесткости, что позволяет равномерно распределять нагрузку по всей площади плиты и снижать деформации при эксплуатации.
• Опирание плиты осуществляется по продольным ребрам на опорные площадки стен или ригелей; глубина опирания и размеры площадки определяются рабочими чертежами серии ИИ24-11.
• Швы между смежными плитами заполняются бетоном класса не ниже прочности бетона плиты после установки всех элементов перекрытия и выверки их положения.
• Монтаж плиты выполняется с использованием четырех монтажных петель, расположенных в верхней зоне продольных ребер; петли не должны быть повреждены при строповке.
• Подъем и перемещение плиты производятся равномерно, без рывков и перекосов, для исключения локального перегруза отдельных ребер и разрушения бетона в опорных зонах.
• После установки проверяется горизонтальность поверхности плиты и соответствие проектным отметкам; при наличии отклонений выполняется рихтовка с использованием регулировочных элементов.

Соблюдение требований по опиранию и монтажу плит серии ИИ24-11 обеспечивает расчетный срок службы перекрытия и предотвращает образование трещин в ребрах и полке плиты.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровном твердом основании, исключающем просадки. Прокладки из пиломатериала или резины укладываются под опорные зоны ребер в местах, соответствующих монтажным петлям. Высота штабеля ограничивается несущей способностью нижних плит; между рядами обязательно устанавливаются прокладки, совпадающие по вертикали.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на полку плиты. Строповка осуществляется за все монтажные петли одновременно. При разгрузке следует избегать ударов о другие конструкции и сбрасывания плит.
