Плита ребристая П 1 - 7, серия ИИ24-11

Плита ребристая П 1-7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Конструкция плиты включает продольные и поперечные ребра, образующие жесткий каркас, воспринимающий изгибающие нагрузки и обеспечивающий пространственную устойчивость перекрытия. Изделие выполнено из тяжелого бетона и стального армирования, что позволяет передавать усилия от вышележащих конструкций на опорные элементы — стены, балки или ригели.

Применение данной плиты предусмотрено в составе сборных перекрытий зданий различного назначения, где требуется сочетание несущей способности и относительно небольшого собственного веса по сравнению с плоскими плитами. Ребристая форма обеспечивает эффективное распределение нагрузки при пролетах средних размеров. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к перераспределению напряжений, образованию трещин и снижению несущей способности конструкции. Проектное положение плиты фиксируется по монтажным осям, а сопряжение с опорами выполняется через сварку закладных элементов с последующим омоноличиванием швов.

Область применения и технические особенности

Монтаж ребристой плиты П 1-7 выполняется в составе сборного перекрытия на несущие стены или ригели. Опирание осуществляется по коротким сторонам, при этом ребра располагаются в направлении пролета для восприятия изгибающих моментов. Узлы сопряжения с опорами требуют проектной глубины опирания (не менее 80–100 мм в зависимости от проектного решения) и обязательной фиксации анкерными выпусками. После сборки стыки между плитами заполняются бетоном марки, указанной в проекте, для обеспечения совместной работы элементов перекрытия.

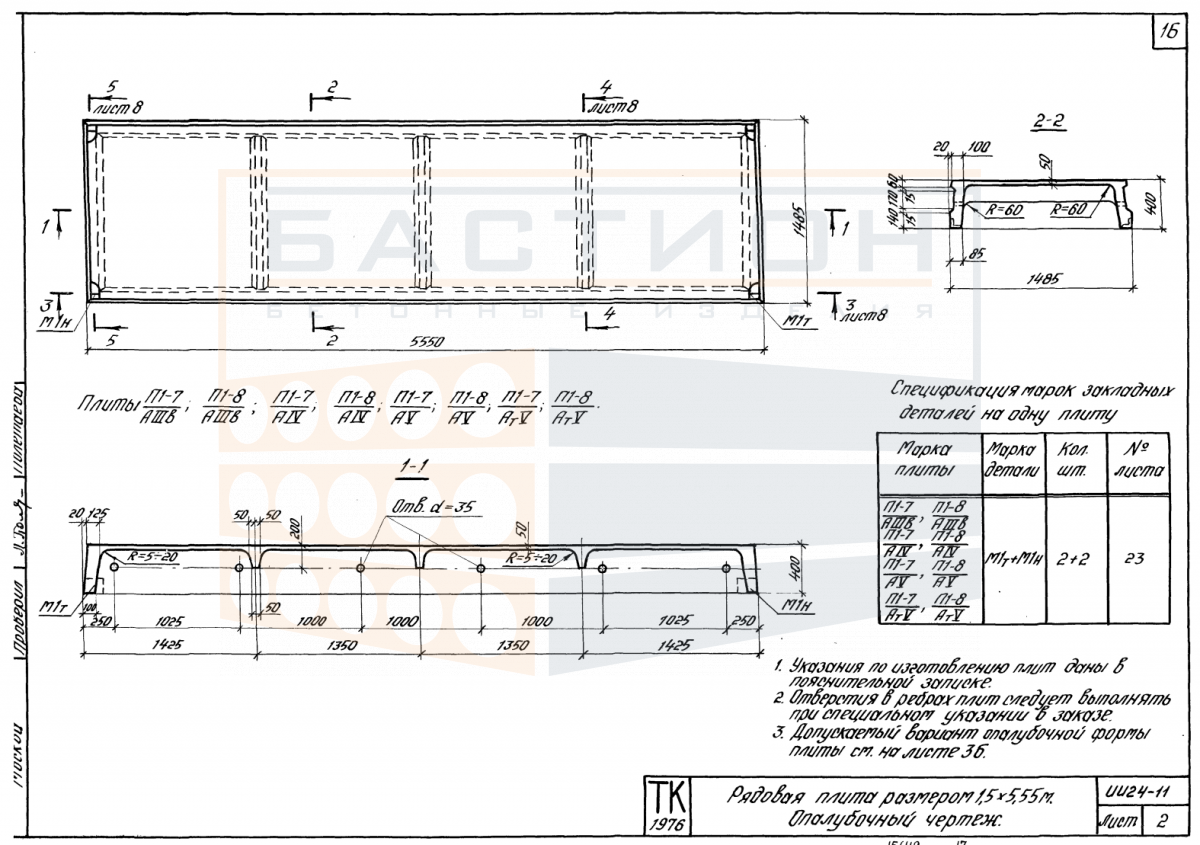

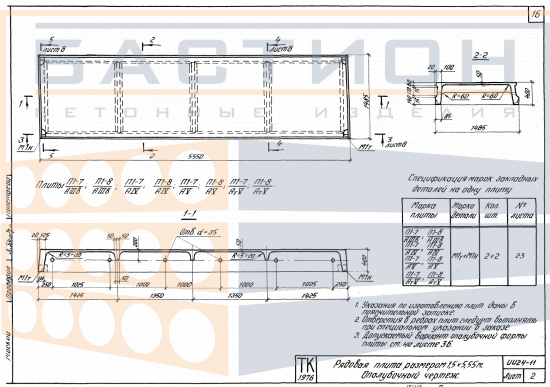

• Изделие относится к серии ИИ24-11, разработанной для сборных перекрытий зданий с несущими стенами или каркасом. Маркировка П 1-7 соответствует типоразмеру, принятому в альбоме рабочих чертежей серии.
• Ребристая конструкция позволяет снизить расход бетона по сравнению с плоскими плитами при сохранении высокой жесткости и несущей способности в пролете.
• Основные несущие ребра работают как балки таврового сечения, воспринимающие положительные изгибающие моменты. Полка плиты обеспечивает распределение нагрузки на ребра и горизонтальную связь.
• При монтаже запрещается опирать плиту на слабые или неподготовленные участки, а также использовать для выверки фрагменты арматуры. Основание под опорными зонами должно быть ровным и соответствовать проектным отметкам.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без дополнительного проектного усиления. Любое нарушение целостности ребер или полки не допускается.
• После установки плиты необходимо выполнить сварку закладных деталей с опорными элементами и замоноличивание швов бетоном на мелком заполнителе для обеспечения дисков перекрытия.

Соблюдение требований к опиранию и фиксации плит в проектном положении является обязательным условием надежной работы перекрытия. Отклонения от схемы раскладки, указанной в проектной документации, должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Складирование плит ребристых П 1-7 выполняется в горизонтальном положении на ровном твердом основании. Под опорные зоны (торцы плит) укладываются деревянные прокладки сечением не менее 100×100 мм, расположенные строго одна под другой по вертикали для предотвращения деформации и изгиба. Высота штабеля определяется схемой складирования, разработанной с учетом массы и геометрии изделий. Запрещается сбрасывать плиты при разгрузке, перемещать волоком или допускать удары, особенно по ребрам и монтажным петлям. Торцевые поверхности и нижние грани ребер не должны иметь сколов и трещин, полученных при погрузочно-разгрузочных работах.
