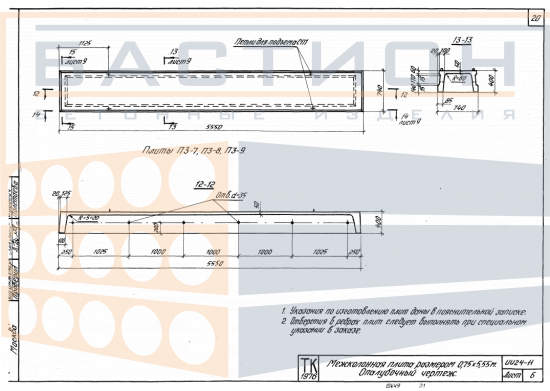

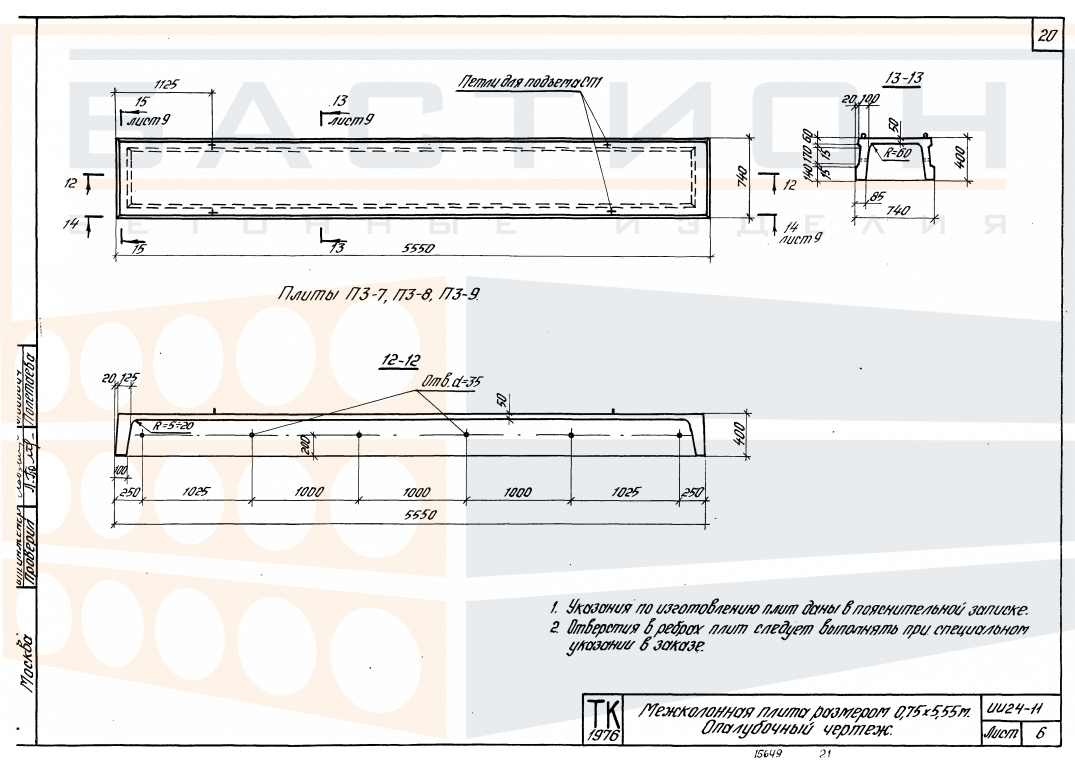

Плита ребристая П 3 - 7, серия ИИ24-11

Плита ребристая П 3 - 7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий. Изделие относится к серии ИИ24‑11, которая предусматривает унифицированные решения для сборных железобетонных ребристых плит. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение нагрузки при работе в пролете. Материал плиты — тяжелый бетон с внутренним стальным армированием, воспринимающим растягивающие усилия в ребрах.

В составе перекрытия плита воспринимает эксплуатационные нагрузки от пола, перегородок, оборудования и передает их на несущие стены или ригели. Ребристая форма позволяет снизить собственный вес при сохранении несущей способности. Недостаточная глубина опирания, неправильная ориентация ребер или повреждение торцевых зон приводят к снижению надежности узла и требуют соблюдения проектных решений монтажа. Типоразмер П 3 - 7 соответствует параметрам, установленным для пролетов и нагрузок серии ИИ24‑11.

Область применения и технические особенности

Монтаж плиты производится на опорные конструкции по проектным отметкам. Опирание осуществляется по двум коротким сторонам на стены, балки или ригели. Ребра плиты ориентируются вдоль пролета. Соседние плиты стыкуются по продольным сторонам с последующим омоноличиванием швов. Торцы плиты, в зонах анкеровки, не должны повреждаться при транспортировке и установке. Параметры опирания и монтажные узлы уточняются по рабочей документации серии.

• Плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций на стены, балки или ригели. Ребра обеспечивают продольную жесткость и восприятие изгибающего момента.
• Опирание плиты выполняется по двум коротким сторонам с обеспечением проектной глубины опирания. Недостаточное опирание снижает несущую способность и может вызвать деформации в зоне сопряжения.
• Торцевые участки плиты, где расположены выпуски арматуры или закладные детали, требуют защиты от сколов и деформаций при строповке и разгрузке. Повреждение торцов нарушает анкеровку в стыковом узле.
• Швы между смежными плитами после их выверки заполняются бетоном или раствором по проекту. Омоноличивание обеспечивает совместную работу плит и равномерную передачу нагрузки.
• Монтаж плиты производится краном с захватом за все монтажные петли. Перекос при подъеме недопустим — это создает неравномерное нагружение ребер и может привести к их повреждению.
• При установке плиты на опорные конструкции проверяется совпадение оси и отметок с проектным положением. Отклонение в плане или по высоте изменяет условия опирания и требует корректировки.

Соблюдение указанных требований обеспечивает проектную работу плиты в составе перекрытия. Отклонения от схемы опирания или отсутствие омоноличивания стыков снижают жесткость перекрытия и могут вызвать трещинообразование в ребрах. Типоразмер П 3 - 7 в серии ИИ24‑11 ориентирован на нагрузочные параметры, заданные альбомом рабочих чертежей.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании. Между рядами укладываются деревянные прокладки в местах, соответствующих опорным зонам плиты. Прокладки по вертикали располагаются строго одна под другой, чтобы исключить изгиб нижних рядов от сосредоточенных нагрузок. Плиты складируются на площадках с дренажем, предотвращающим подтопление основания. Высота штабеля ограничивается несущей способностью нижнего изделия и условиями безопасной погрузки.

Транспортировка плит осуществляется в горизонтальном положении на специализированных транспортных средствах. Изделия фиксируются от продольных и поперечных смещений с помощью инвентарных упоров и строп. Перевозка навалом или с опиранием на ребра не допускается. Погрузка и разгрузка производятся за монтажные петли при помощи траверсы, исключающей перекос и раскачивание в процессе подъема. Ударные нагрузки и резкие торможения при транспортировке должны быть исключены.
