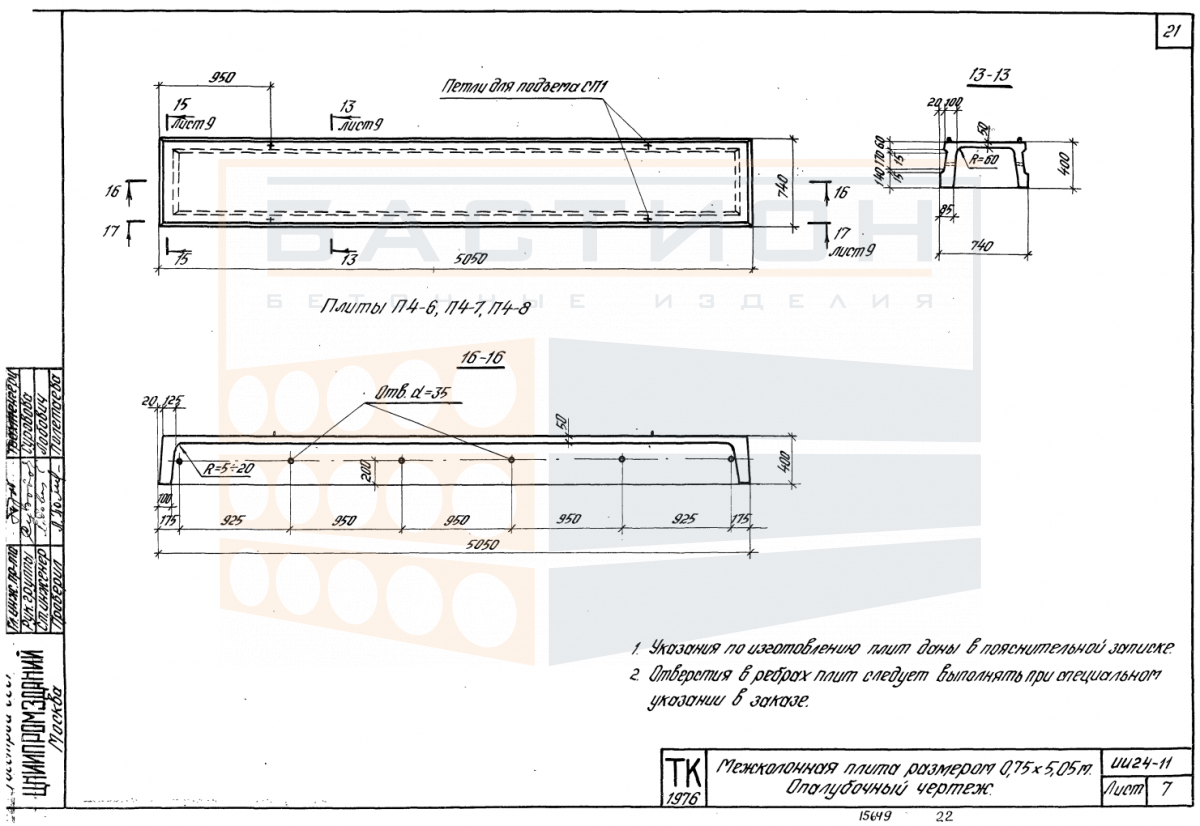

Плита ребристая П 4 - 6, серия ИИ24-11

Плита ребристая П 4-6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или подвальных перекрытий в сооружениях, возводимых по решениям серии ИИ24-11. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок, передавая усилия на несущие стены, балки или ригели. Материал изделия — тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в пролете между опорами без образования трещин в рабочей зоне.

Типоразмер П 4-6 относится к категории ребристых плит, предназначенных для эксплуатации в условиях статических нагрузок от полов, перегородок, оборудования и людей. Правильное опирание плиты на опорные конструкции по проектным отметкам является обязательным условием сохранения расчетной схемы работы. Недостаточная глубина опирания или перекос при монтаже могут привести к перераспределению напряжений и снижению несущей способности. В составе перекрытия плита требует сопряжения со смежными элементами через швы и анкерные связи, обеспечивающие совместную работу конструкции.

Область применения и технические особенности

Плита ребристая П 4-6 устанавливается в перекрытиях зданий различного назначения, где требуется сборное железобетонное перекрытие с продольными ребрами, ориентированными по направлению пролета. Монтаж выполняется на подготовленные опорные поверхности стен или ригелей с выверкой по осям и отметкам. Опирание плиты должно соответствовать проектной глубине и исключать контакт ребер с неровностями основания. Стыки между плитами заполняются цементно-песчаным раствором или бетоном по проекту, а анкеровка обеспечивает связь с несущими элементами. Торцевые участки плиты не должны подвергаться ударным нагрузкам при строповке и разгрузке, так как повреждение опорных зон снижает долговечность конструкции.

• Изделие работает в пролете между несущими опорами, воспринимая вертикальные нагрузки от вышележащих конструкций и полезной нагрузки перекрытия.
• Ребра плиты выполняют функцию элементов жесткости, воспринимающих изгибающие моменты, поэтому ориентация плиты должна строго соответствовать проектному направлению ребер.
• Опирание плиты производится на стены, балки или ригели с обеспечением проектной глубины опирания, исключающей смещение и перекос при загружении.
• Монтажное положение проверяется по разбивочным осям и отметкам, а зазоры между плитами заполняются по проектной документации для обеспечения горизонтальности плоскости перекрытия.
• Пустоты в теле плиты не предназначены для прокладки коммуникаций без дополнительного проектного обоснования, так как это может изменить расчетную схему работы элемента.
• При строповке и разгрузке необходимо использовать монтажные петли, не допуская повреждения торцов и ребер, особенно в зонах опирания.
• Типичной ошибкой является монтаж плиты на неподготовленное основание или с нарушением глубины опирания, что приводит к нерасчетному распределению усилий и трещинообразованию.

Эксплуатационная пригодность плиты обеспечивается соблюдением проектных требований к опиранию, сопряжению и анкеровке. Отклонения от проектных параметров при монтаже требуют корректировки по расчету или замены элемента.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании, исключающем просадку грунта. Между рядами плит устанавливаются деревянные или бетонные прокладки в местах, соответствующих опорным зонам ребер, строго одна над другой по вертикали. Высота штабеля определяется из условий устойчивости и прочности нижних изделий, при этом прокладки должны защищать ребра и торцы от сколов. Маркировка и монтажные петли должны быть доступны для осмотра при приемке.

Транспортирование производится в горизонтальном положении с фиксацией от продольных и поперечных смещений с помощью инвентарных упоров или ремней. Погрузка и выгрузка выполняются с использованием строп, зацепляемых за монтажные петли, без ударов и перекосов. Запрещается перевозка плит навалом или с опиранием на слабые кромки ребер, так как это может вызвать деформации и скрытые повреждения железобетона. При разгрузке следует контролировать сохранность опорных зон и отсутствие трещин на поверхности.
