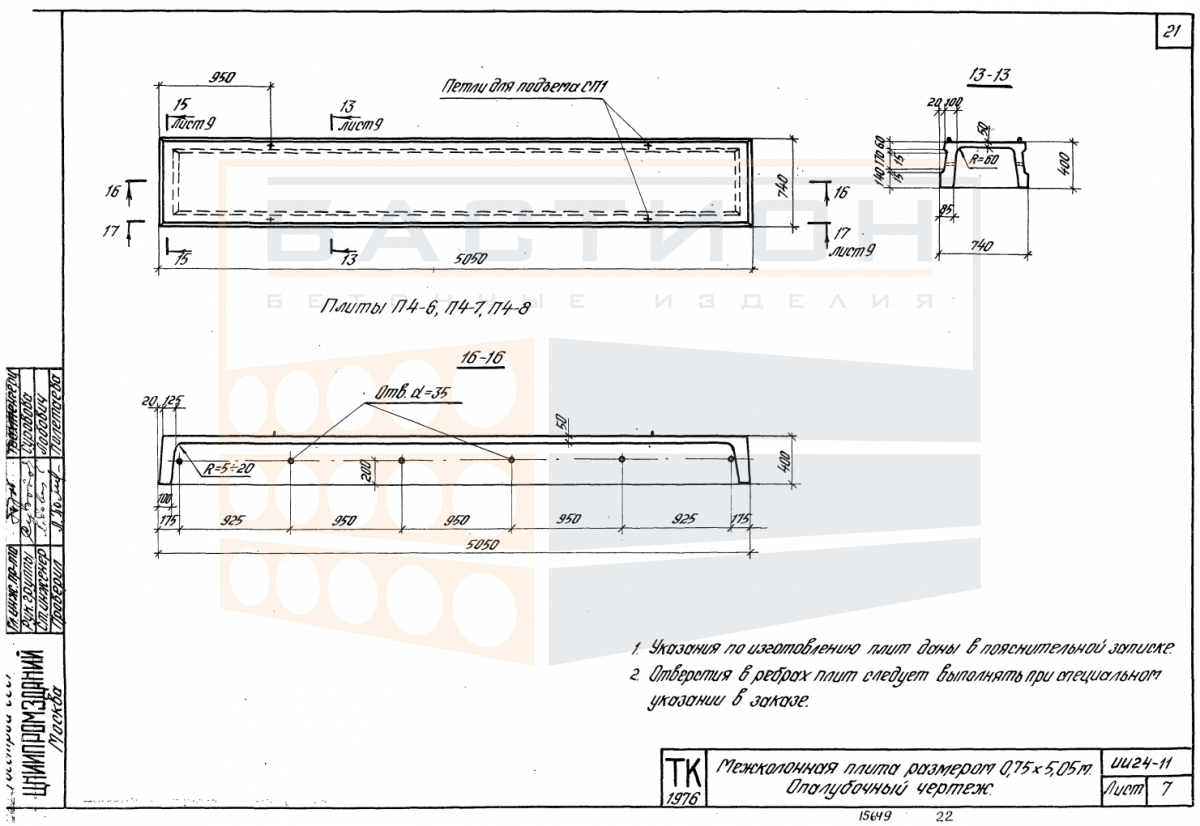

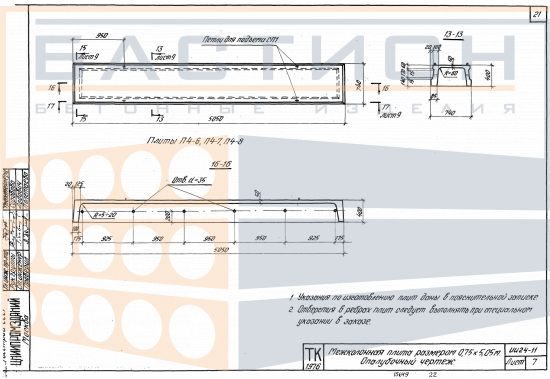

Плита ребристая П 4 - 7, серия ИИ24-11

Плита ребристая П 4-7 серии ИИ24-11 — это железобетонный сборный элемент горизонтальной несущей системы, применяемый в составе перекрытий промышленных и гражданских зданий. Изделие относится к типовым решениям серии ИИ24-11 и предназначено для восприятия эксплуатационных нагрузок с последующей передачей усилий на несущие стены, балки или ригели. Конструкция с продольными ребрами обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать пролеты с ограниченным расходом материала.

Применение ребристых плит серии ИИ24-11 характерно для перекрытий с балочной или ригельной схемой, где плита укладывается на полки ригелей или на стены. Продольные ребра работают как главные несущие элементы, воспринимая изгибающий момент, а полка распределяет нагрузку по ширине. При монтаже особое значение имеет точное соблюдение глубины опирания и горизонтальность установки, так как перекос или недостаточная площадь передачи усилий могут привести к неравномерному распределению нагрузки и повреждению торцевых зон.

Область применения и технические особенности

Монтаж ребристых плит П 4-7 производится после подготовки опорных поверхностей, выверенных по отметкам и очищенных от загрязнений. Плита укладывается с проектным зазором между смежными элементами; ширина шва и его заполнение бетонной смесью задаются рабочей документацией. Для обеспечения совместной работы перекрытия выполняется анкеровка плит между собой и с несущими элементами.

• Работает в пролете между несущими опорами, воспринимая нагрузку от пола, перегородок и оборудования с передачей усилий на ригели, балки или стены.
• Продольные ребра обеспечивают требуемую жесткость при изгибе, что позволяет использовать плиту в перекрытиях с ограниченной высотой сечения.
• Проектная глубина опирания задается серией ИИ24-11 и должна обеспечивать равномерную передачу давления без концентрации напряжений в торцевых участках.
• При монтаже необходимо выверять горизонтальность и положение плиты по осям, исключать перекосы и смещения, способные нарушить работу закладных деталей.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждение ребер или монтажных петель снижает несущую способность и требует проверки пригодности.

Выбор грузоподъемного механизма для монтажа ребристой плиты выполняется с учетом массы изделия (1370 кг) и вылета стрелы. Строповка производится за монтажные петли с использованием многоветвевых стропов без перекоса усилий.

Правила хранения и транспортировки изделия

Хранение ребристых плит осуществляется в горизонтальном положении на ровном твердом основании. Для предотвращения деформаций и повреждений ребер под опорные зоны укладываются деревянные или бетонные прокладки, расположение которых должно совпадать по вертикали в каждом ряду штабеля. Высота складирования назначается по схеме, учитывающей массу и прочность изделия, без превышения допустимых нагрузок на нижние плиты.

Транспортировка плит производится в специально оборудованных транспортных средствах, исключающих смещение груза. Изделия укладываются на ложементы или деревянные прокладки, фиксируются от продольного и поперечного перемещения. Запрещается перевозка плит навалом, а также опирание на ребра или монтажные петли. Погрузка и выгрузка должны проводиться плавно, без ударных нагрузок и перекосов.
