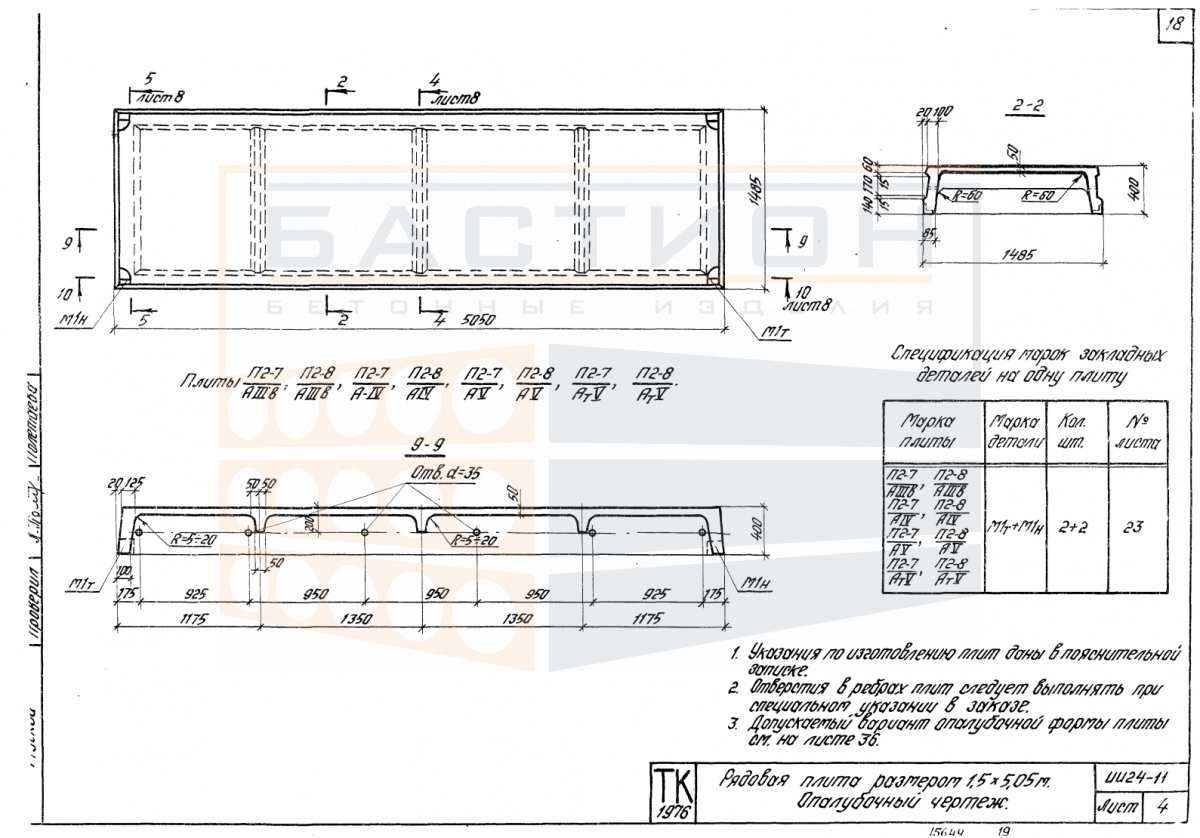

Плита ребристая П 2 - 8, серия ИИ24-11

Плита ребристая П 2 - 8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии ИИ24-11 и предназначено для восприятия постоянных и временных нагрузок от вышележащих конструкций, оборудования и людей с последующей передачей усилий на несущие стены или ригели.

Плита эксплуатируется в пролете между опорами, при этом продольные ребра работают как основные несущие элементы, воспринимающие изгибающие моменты. Неправильная ориентация ребер, недостаточная глубина опирания или повреждение торцевых зон при монтаже снижают несущую способность и могут привести к деформациям перекрытия. Опирание плиты производится на подготовленные поверхности стен или балок по проектным отметкам с обязательным контролем горизонтальности.

Область применения и технические особенности

Монтаж плиты выполняется в составе сборных перекрытий жилых, общественных и производственных зданий. Укладка производится на слой цементно-песчаного раствора с выверкой положения по осям. Сопряжение с соседними плитами и стенами осуществляется через заполнение швов бетоном и анкеровку монтажных петель. Проектная схема опирания и марка раствора задаются рабочими чертежами серии.

• Продольные ребра воспринимают изгибающие нагрузки и передают их на опорные конструкции; ориентация ребер строго по проекту.
• Глубина опирания плиты на стены или ригели должна соответствовать рабочей документации; уменьшение глубины не допускается.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке — сколы и трещины в зоне опирания снижают несущую способность.
• Швы между смежными плитами заполняются бетоном проектного класса с последующим уплотнением; армирование швов выполняется по серии.
• Монтажные петли используются только для подъема и фиксации; после установки петли отгибаются или срезаются по проекту.
• Пустоты в полке плиты не предназначены для прокладки коммуникаций, не предусмотренных проектом — нарушение целостности ребер не допускается.

Правильная установка и своевременное омоноличивание стыков обеспечивают совместную работу плит в перекрытии. Контроль монтажного положения выполняется по геодезическим отметкам с использованием нивелира.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (в местах расположения поперечных ребер) укладываются деревянные прокладки; прокладки соседних рядов должны располагаться строго по одной вертикали. При штабелировании количество рядов ограничивается условиями сохранности изделий — высота штабеля задается схемой складирования.

Транспортировка выполняется в горизонтальном положении с опиранием на поперечные брусья, исключающими провисание плиты. Изделия фиксируются в кузове от продольных и поперечных смещений. Погрузка и выгрузка производятся с применением траверс за монтажные петли; запрещается сбрасывание плит и перевозка навалом. Защита ребер и торцов от ударов обеспечивается установкой защитных уголков или прокладок.
