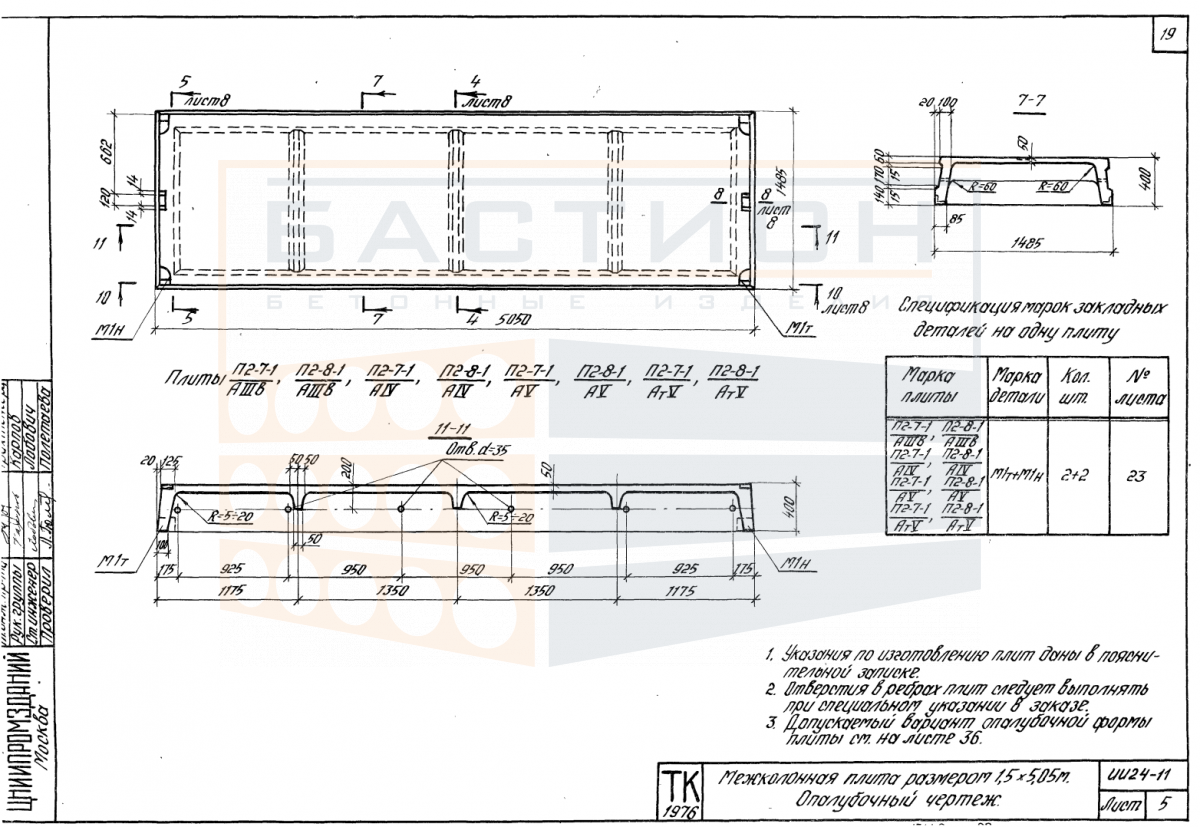

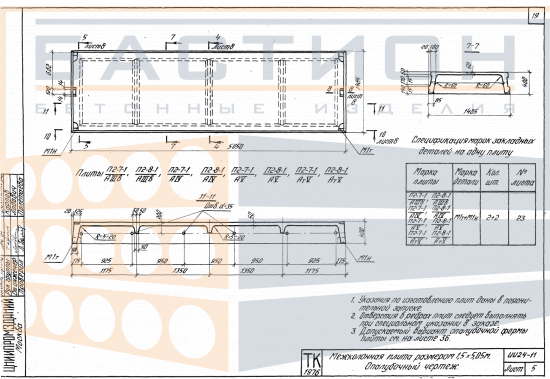

Плита ребристая П 2 - 8 - 1, серия ИИ24-11

Плита ребристая П 2 - 8 - 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ24-11 и рассчитано на восприятие эксплуатационных нагрузок с передачей усилий на несущие стены или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость элемента при работе в пролете и позволяет снизить собственный вес плиты по сравнению с плоскими аналогами.

Применение плиты П 2 - 8 - 1 целесообразно в перекрытиях промышленных и гражданских зданий, где требуется сочетание несущей способности и технологичности монтажа. Типоразмер входит в номенклатуру решений серии ИИ24-11, предусматривающей унифицированные параметры опирания и сопряжения. Нарушение проектной схемы опирания или неправильная ориентация ребер могут привести к неравномерному распределению нагрузок и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей. Опирание производится по продольным сторонам на глубину, предусмотренную проектной документацией серии ИИ24-11. Ребра плиты при монтаже должны быть ориентированы вниз для обеспечения восприятия изгибающих усилий. Перед установкой проверяется горизонтальность опорной плоскости и отсутствие перекосов.

• Плита рассчитана на работу в составе перекрытия с опиранием по контуру или по двум продольным сторонам в зависимости от проектного решения для конкретной строительной системы.
• Продольные и поперечные ребра совместно с полкой воспринимают изгибающие нагрузки, обеспечивая жесткость элемента при распределении усилий на опорные конструкции.
• При монтаже необходимо контролировать горизонтальность опорной плоскости и равномерность нанесения цементно-песчаного раствора в постель для исключения точечных контактов.
• Запрещается устанавливать плиту на неподготовленное основание с перекосом или смещением от проектных осей, так как это вызывает перераспределение напряжений в ребрах.
• Торцевые участки плиты являются зонами анкеровки продольной арматуры; повреждение торцов при строповке или разгрузке не допускается, поскольку снижает несущую способность.
• Швы между смежными плитами заполняются бетоном или раствором по проекту с обязательным омоноличиванием для обеспечения дискретности перекрытия и распределения нагрузок.

После завершения монтажа и омоноличивания стыков перекрытие приобретает пространственную жесткость, необходимую для восприятия вертикальных и горизонтальных нагрузок. Рекомендуется выполнять приемку каждой плиты с контролем геометрии опирания и состояния ребер.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании в горизонтальном положении. Под опорные зоны (в местах расположения поперечных ребер) устанавливаются деревянные прокладки, расположенные строго по вертикали. Высота штабеля ограничивается условиями сохранности нижних изделий и определяется по схеме складирования с учетом массы плиты (2000 кг) и ее габаритов. Прокладки должны совпадать по вертикали во всех рядах.

Транспортировка производится в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Плиты не допускается перевозить навалом. При погрузке и разгрузке строповка осуществляется за монтажные петли или с использованием траверс, исключающих повреждение ребер и торцов. Запрещается сбрасывать изделия или перемещать их волоком. Разгрузка на неподготовленную площадку не допускается.
