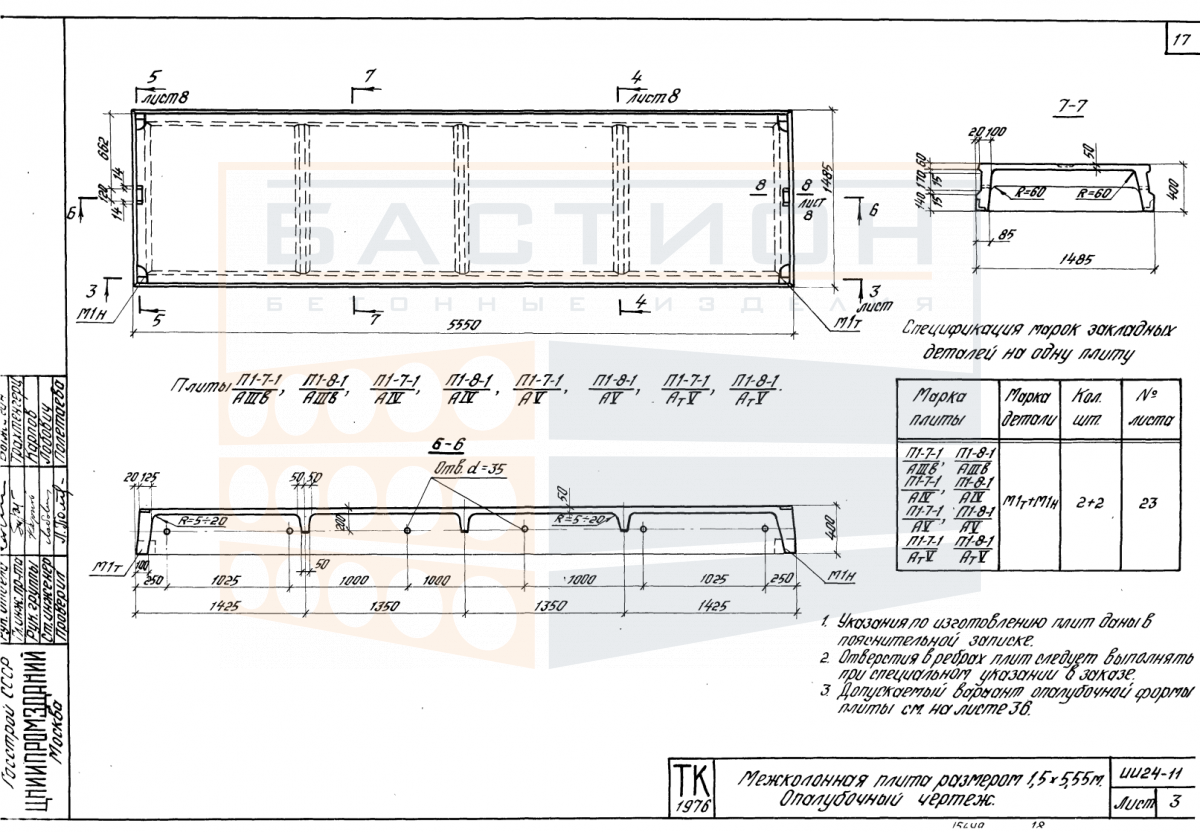

Плита ребристая П 1 - 8 - 1, серия ИИ24-11

Плита ребристая П 1 - 8 - 1 серии ИИ24-11 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребра жесткости, расположенные по длине изделия, обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Конструкция рассчитана на работу в пролете между опорами, при этом проектная глубина опирания задается рабочей документацией серии.

Типоразмер П 1 - 8 - 1 относится к решениям серии ИИ24-11, разработанной для сборных железобетонных перекрытий промышленных и гражданских зданий. При монтаже изделие требует тщательной выверки опорных зон и обеспечения равномерного опирания без перекосов. Недостаточная глубина опирания или повреждение торцевых участков ребер могут привести к перераспределению нагрузки и снижению несущей способности перекрытия. Совместная работа плит в перекрытии достигается за счет омоноличивания продольных швов после укладки.

Область применения и технические особенности

Монтаж плиты ребристой П 1 - 8 - 1 выполняется в проектное положение с опиранием на железобетонные ригели, стальные балки или кирпичные стены. Ориентация ребер — продольно относительно пролета, что обеспечивает максимальную жесткость при изгибе. Для изделия массой 2200 кг требуется подбор грузоподъемного механизма с запасом по усилию. Строповка осуществляется за монтажные петли, расположенные в верхней зоне плиты. После укладки проверяется совпадение отметок опорных площадок и отсутствие зазоров между смежными плитами. Швы между элементами заполняются бетоном по проектному решению для обеспечения монолитности перекрытия.

• Плита работает в пролете между несущими опорами, передавая нагрузку через продольные ребра на нижележащие конструкции.
• Опирание выполняется на подготовленные горизонтальные площадки с выверкой по высоте; допуск на смещение опор задается проектом.
• Монтажные петли служат для строповки при подъеме; после укладки петли не удаляются, их допускается выгибать для последующего омоноличивания.
• Перед монтажом поверхность плиты и ребер очищается от загрязнений, снега и наледи для обеспечения устойчивости и проектного контакта.
• Продольные швы между смежными плитами заполняются мелкозернистым бетоном марки не ниже проектной для обеспечения совместной работы всей конструкции.
• Запрещается укладка плиты на неподготовленное основание, с нарушением схемы опирания или при повреждении торцевых зон ребер, так как это снижает несущую способность.

Таким образом, соблюдение проектных требований к опиранию, монтажной плоскости и заполнению швов обеспечивает расчетную работу плиты в составе перекрытия. Отклонения от нормативных решений серии ИИ24-11 не допускаются без дополнительного расчета.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах расположения монтажных петель или опорных зон, строго одна над другой по вертикали. Высота штабеля ограничивается условиями сохранности нижних плит и уточняется по паспорту складирования. Запрещается опирание плит ребрами на острые выступы или неровности основания.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Плиты должны опираться на подкладки, расположенные в опорных зонах. Перевозка навалом или с выступающими за габариты кузова элементами не допускается. При погрузке и разгрузке необходимо исключить удары, перекосы и резкое опускание груза для предотвращения повреждения ребер и монтажных петель.
