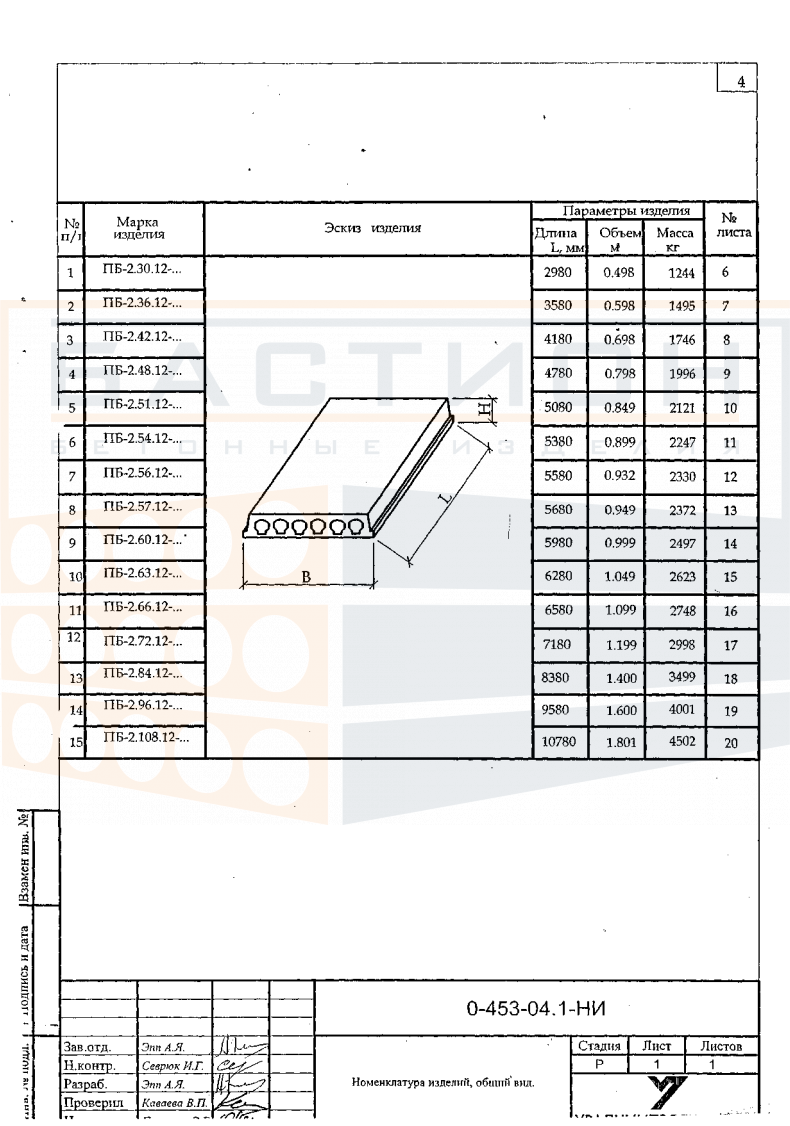

Плита перекрытия железобетонная ПБ 2.96.12

Плита перекрытия железобетонная ПБ 2.96.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие с пустотной конструкцией снижает собственный вес при сохранении несущей способности, работая в пролете между опорными элементами — стенами, балками или ригелями. Материал (тяжелый бетон и стальная арматура) обеспечивает восприятие вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на вертикальные конструкции.

Применение плиты предусмотрено в многоэтажных жилых, общественных и производственных зданиях с несущими стенами или каркасной схемой. Надежность перекрытия зависит от правильного опирания: недостаточная глубина опирания или повреждение торцевых зон приводят к снижению несущей способности. Монтаж плиты ведется по проектной документации, где заданы параметры опирания, анкеровка и омоноличивание швов. Конструкция относится к решениям, описанным в серии ГОСТ 26434-2015.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание — стены или ригели с выверенными отметками. Перед установкой проверяется проектное положение опорных площадок и отсутствие мусора. Плита стропуется за все монтажные петли; подъем допускается только равномерный, без перекоса. После монтажа соседние плиты соединяются по продольным швам путем заполнения цементно-песчаным раствором или бетоном, что обеспечивает совместную работу в перекрытии.

• Изделие работает в пролете между несущими опорами; передача нагрузки происходит через торцевые участки, усиленные замкнутыми поперечными ребрами.
• Глубина опирания плиты задается проектом — на стены из кирпича или бетона не менее 90 мм, на металлические конструкции — по расчету. Несоблюдение глубины опирания снижает несущую способность.
• Торцевые зоны плиты не допускают сколов и трещин, так как в них сосредоточена арматура, воспринимающая сдвигающие усилия. Повреждения устраняются только по специальному решению проектной организации.
• Продольные швы между смежными плитами омоноличиваются раствором или мелкозернистым бетоном; это исключает взаимное смещение и повышает пространственную жесткость диска перекрытия.
• Пустоты плиты не предназначены для прокладки инженерных коммуникаций без дополнительного проектного обоснования — их нарушение ослабляет сечение и может нарушить работу арматуры.
• Монтажное положение плиты контролируется по осям и отметкам; допускается рихтовка на опорной поверхности на стадии укладки, но без подъема одной стороны выше допустимого.
• Анкерные связи между плитой и стенами или балками выполняются по проекту: выпуски арматуры свариваются, закладные детали соединяются, швы замоноличиваются.

Перекрытие из данных плит образует жесткий горизонтальный диск, который воспринимает не только вертикальные нагрузки, но и распределяет горизонтальные усилия (ветровые, сейсмические) на вертикальные несущие элементы. Поэтому качество омоноличивания швов и анкеровка плит критичны для общей устойчивости здания. Отклонения от проектных указаний по опиранию, стыковке или защите торцов недопустимы.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. В качестве прокладок используются деревянные бруски, устанавливаемые строго в местах опорных зон (обычно на расстоянии 300–400 мм от торцов). Прокладки соседних штабелей располагаются по одной вертикальной линии во избежание изгиба. Штабелирование ведется с контролем высоты, не превышающей допустимую по прочности нижней плиты, с обязательной фиксацией от опрокидывания. Кромки и монтажные петли защищаются от повреждений.

Транспортировка осуществляется в кузове автомобиля с надежной фиксацией каждой плиты от продольных и поперечных смещений. Перевозка навалом запрещена. Плиты укладываются на ложементы или деревянные прокладки, исключающие контакт с металлическими частями кузова. Строповка производится в соответствии со схемой, указанной в маркировке, с использованием текстильных или канатных стропов, предотвращающих повреждение бетона. Запрещается сбрасывание, волочение и удары при погрузочно-разгрузочных работах. Перед отправкой проверяется состояние поверхности и отсутствие дефектов.
