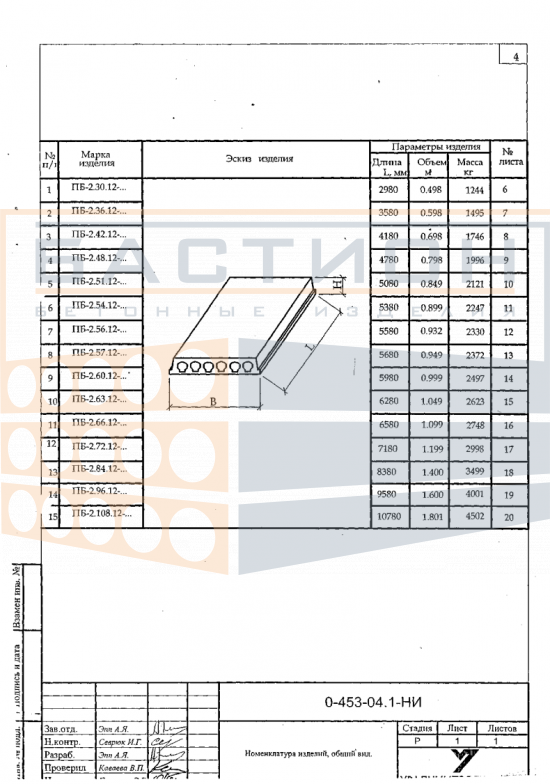

Плита перекрытия железобетонная ПБ 2.36.12

Плита перекрытия железобетонная ПБ 2.36.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Пустоты круглого сечения уменьшают собственный вес без снижения несущей способности, снижая нагрузку на фундамент и опоры. Изделие из тяжелого бетона с внутренним стальным армированием воспринимает эксплуатационные нагрузки и сохраняет устойчивость формы при монтаже. Типоразмер относится к номенклатуре пустотных плит по ГОСТ 26434-2015 и предназначен для работы в сборных перекрытиях с опиранием на стены, балки или ригели.

Плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций, перегородок, оборудования и временных воздействий на стены или ригели. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон снижают несущую способность и могут привести к образованию трещин в опорных участках. Поэтому точное соблюдение проектных отметок, выверка горизонтальности и обеспечение расчетного опирания являются обязательными условиями эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плит ПБ 2.36.12 выполняется в составе сборного перекрытия с опиранием на несущие стены, балки или ригели. Опирание осуществляется по коротким сторонам с проектным зазором для укладки раствора или эластичных прокладок. Соседние плиты стыкуются по длинным сторонам с заполнением продольных швов бетоном для обеспечения совместной работы. После выверки установки производится анкеровка плит к опорным конструкциям и замоноличивание стыков в соответствии с рабочей документацией.

• Плита воспринимает нагрузку от пола, перегородок, оборудования и временных воздействий, передавая усилие на несущие стены, балки или ригели через торцевые опорные зоны.
• Работает в пролете как однопролетная балка; изгибающий момент воспринимается продольной арматурой, а поперечная сила — бетоном сечения вблизи опор.
• Опирание производится по коротким сторонам на проектную глубину; не допускается опирание на кромку или неравномерное распределение нагрузки по длине опоры.
• Продольные пустоты не предназначены для прокладки инженерных сетей без проектного обоснования; их вскрытие снижает несущую способность и огнестойкость конструкции.
• Зазоры между смежными плитами и швы с опорными элементами заполняются бетоном или раствором после анкеровки монтажных петель к закладным деталям опорных конструкций.

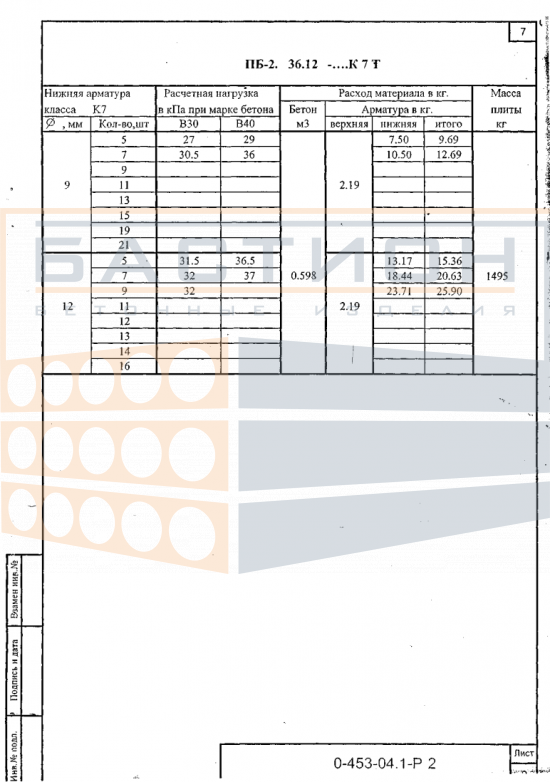

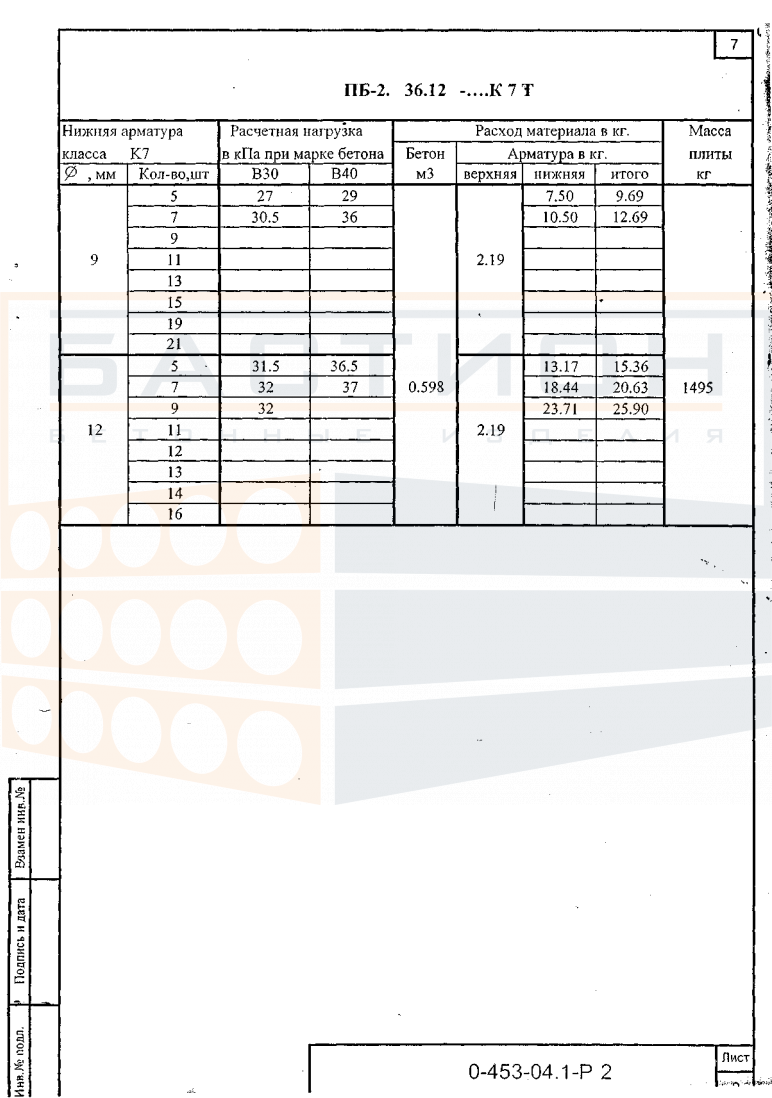

• Масса плиты 1495 кг определяет требования к грузоподъемности крана и способу строповки; подъем производится за четыре монтажные петли с равномерным натяжением ветвей.

Соблюдение требований к опиранию, защита опорных зон и качественное омоноличивание стыков обеспечивают совместную работу плит в перекрытии и предотвращают образование дефектов при эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровной твердой поверхности. Под торцевые зоны укладываются прокладки, расположенные по вертикали в каждом ряду. Высота штабеля ограничивается условиями устойчивости; между изделиями оставляют зазоры для строп. Торцы и ребра защищаются от повреждений, монтажные петли не используются для захвата при перемещении штабеля.

Транспортировка выполняется в автотранспорте с креплением, исключающим смещение и опрокидывание. Запрещается перевозка навалом или с опиранием на кромки. Погрузка и разгрузка производятся краном с равномерным натяжением строп на все петли. Ударные нагрузки не допускаются.
