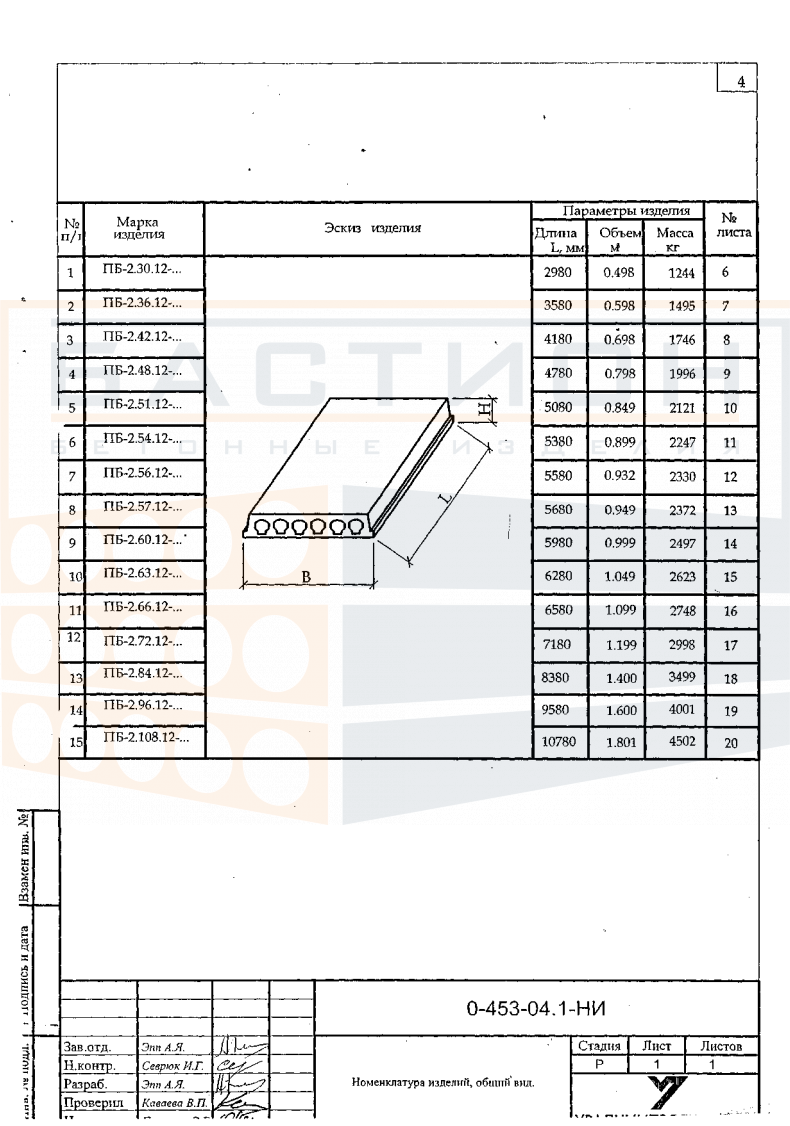

Плита перекрытия железобетонная ПБ 2.54.12

Плита перекрытия железобетонная ПБ 2.54.12 — это несущий элемент горизонтальной системы здания, используемый для межэтажных, чердачных, подвальных и технических перекрытий. Многопустотная конструкция снижает массу плиты, сохраняя несущую способность. Нагрузки передаются через опорные зоны на стены, балки или ригели.

Марка ПБ 2.54.12 с длиной 5380 мм и шириной 1200 мм при высоте 220 мм обеспечивает жесткость типовых пролетов. При монтаже необходимо правильное опирание на несущие элементы по проекту. Повреждение торцевых зон с анкерной арматурой недопустимо. Швы между плитами заполняются бетоном для жесткости диска.

Область применения и технические особенности

Плиты ПБ применяются в сборных и сборно-монолитных зданиях. Строповка осуществляется за монтажные петли. Глубина опирания определяется проектом и обычно составляет не менее 100 мм. Плита работает на изгиб, воспринимая распределенную нагрузку. Избегать концентрированных нагрузок в зонах пустот.

• Плита опирается на несущие стены, балки или ригели; глубина опирания задается проектом и контролируется в процессе укладки.
• Пустотная конструкция снижает собственный вес плиты, что уменьшает нагрузку на фундаменты и позволяет использовать более легкие краны.

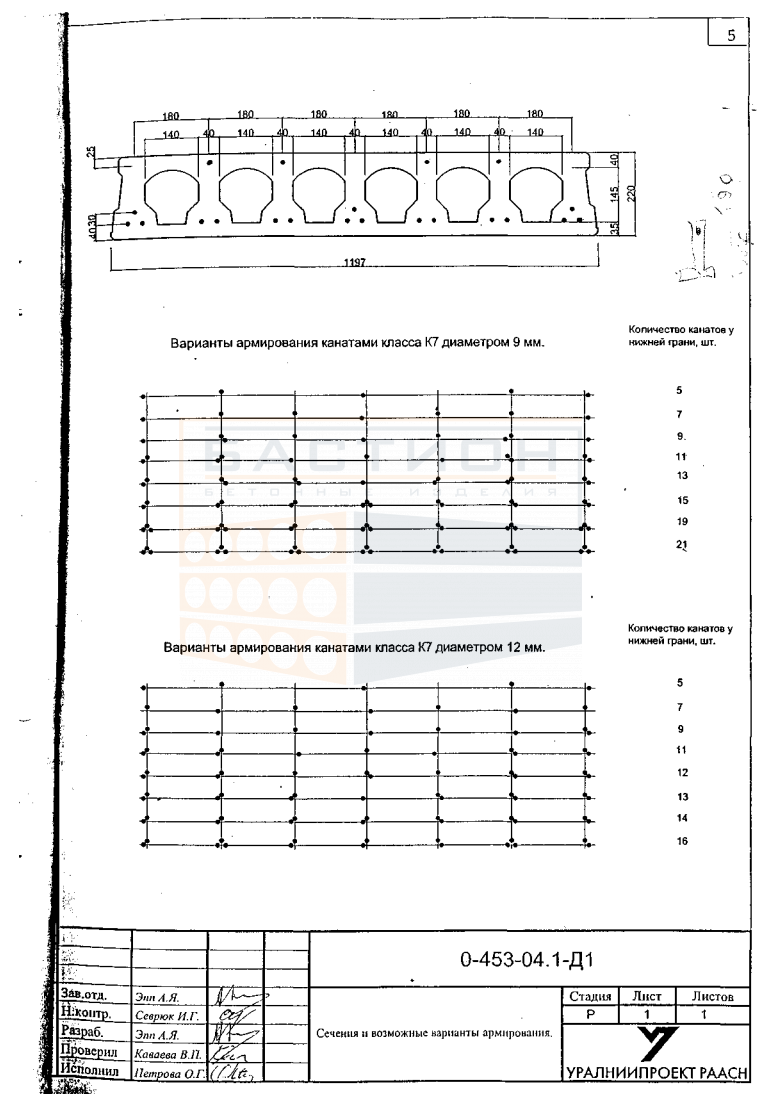

• Торцевые зоны плиты содержат предварительно напряженную арматуру; повреждение этих зон при строповке или складировании снижает несущую способность.
• Укладка плит производится на выровненное основание с обязательным контролем отметок опорных поверхностей для исключения перекосов.
• Смежные плиты соединяются между собой путем заполнения продольных швов бетоном, что обеспечивает совместную работу перекрытия и передачу горизонтальных усилий.
• В плитах не допускается пробивка отверстий в нестандартных местах без усиления по проекту, так как это может привести к трещинообразованию и снижению несущей способности.
• При транспортировке и хранении плиты должны располагаться в горизонтальном положении на прокладках в опорных зонах для предотвращения изгибающих напряжений.

Учет этих требований при проектировании и монтаже обеспечивает надежную работу перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится на ровном твердом основании. Плиты укладываются горизонтально штабелями с прокладками в опорных зонах. Прокладки должны совпадать по вертикали. Высота штабеля определяется допустимой нагрузкой на нижние плиты и условиями безопасности. Кромки и монтажные петли защищаются от повреждений.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения с помощью инвентарных упоров и растяжек. Перевозка навалом запрещена. Погрузка и выгрузка производятся краном с применением траверс, исключающих перекос и раскачивание груза. Строповка выполняется за монтажные петли или в специально обозначенные захватные устройства.
