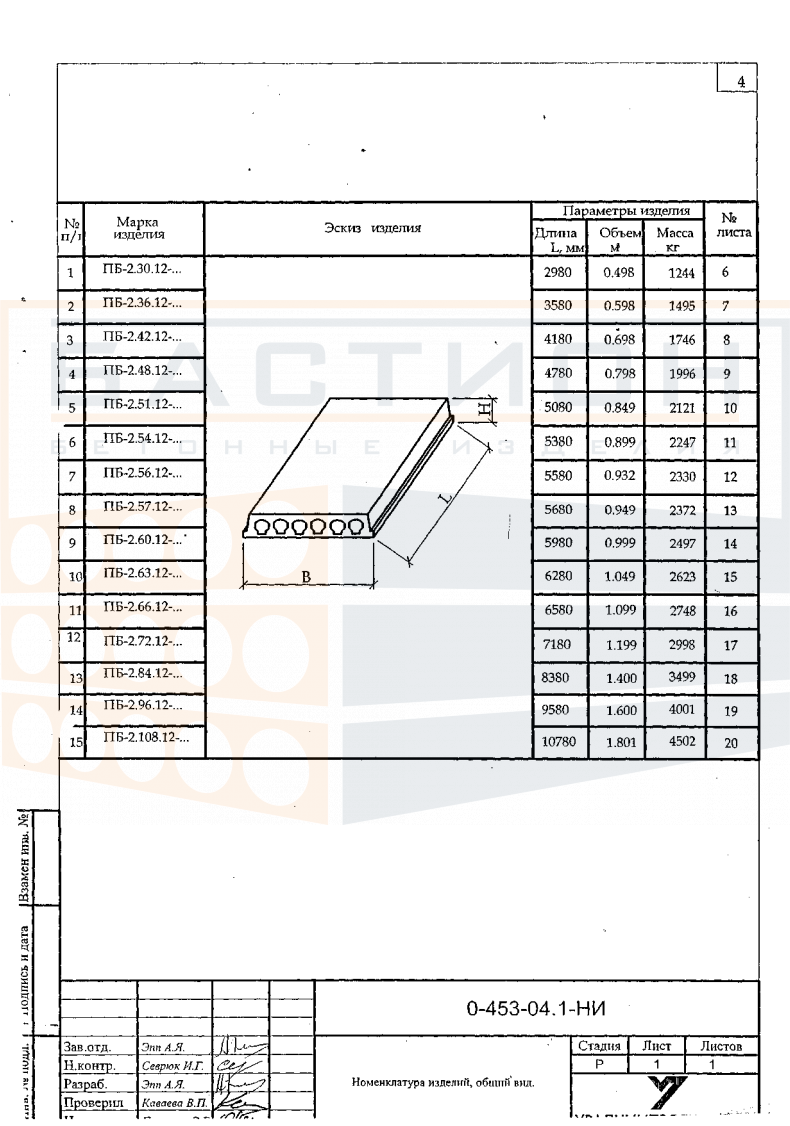

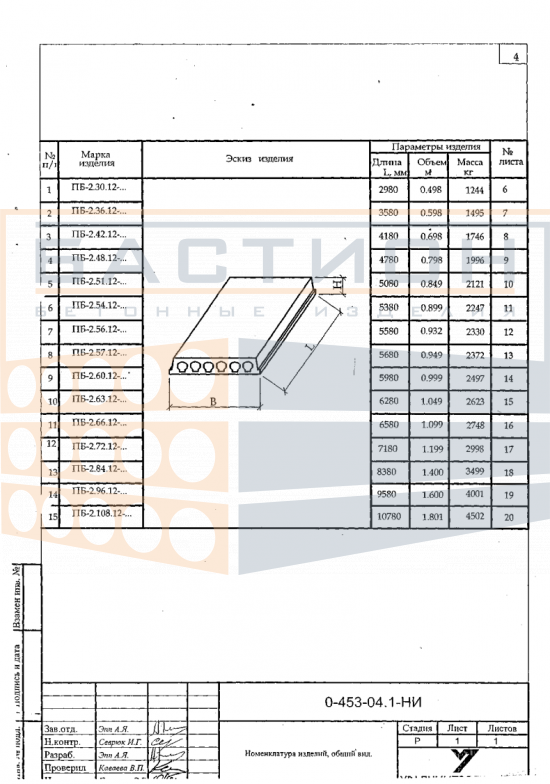

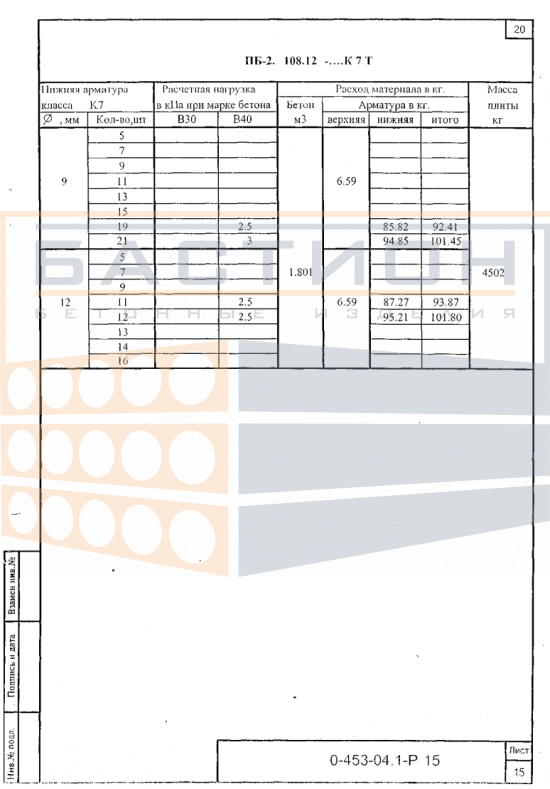

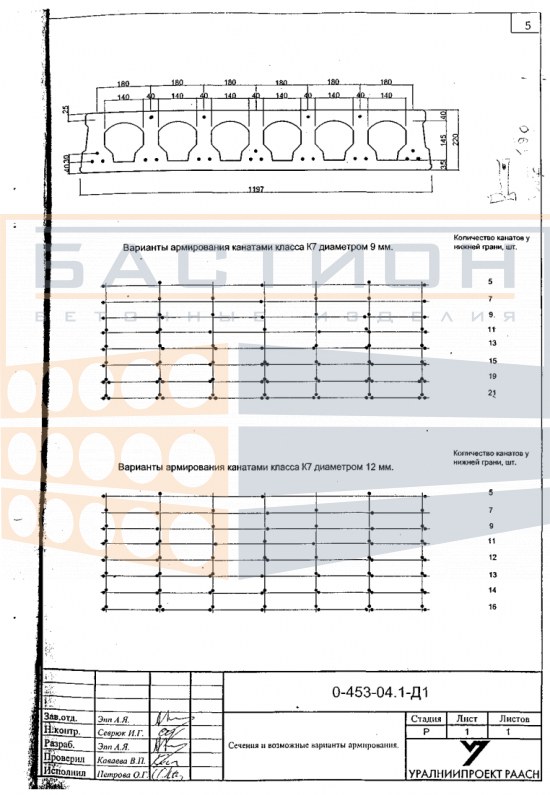

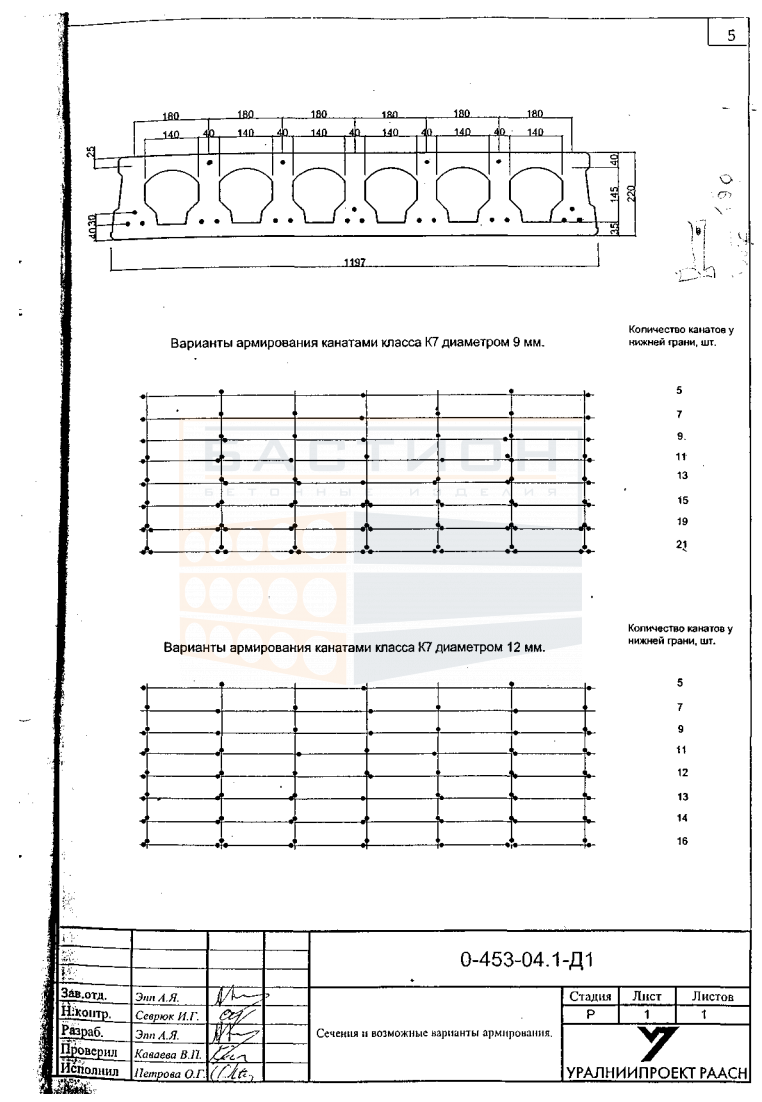

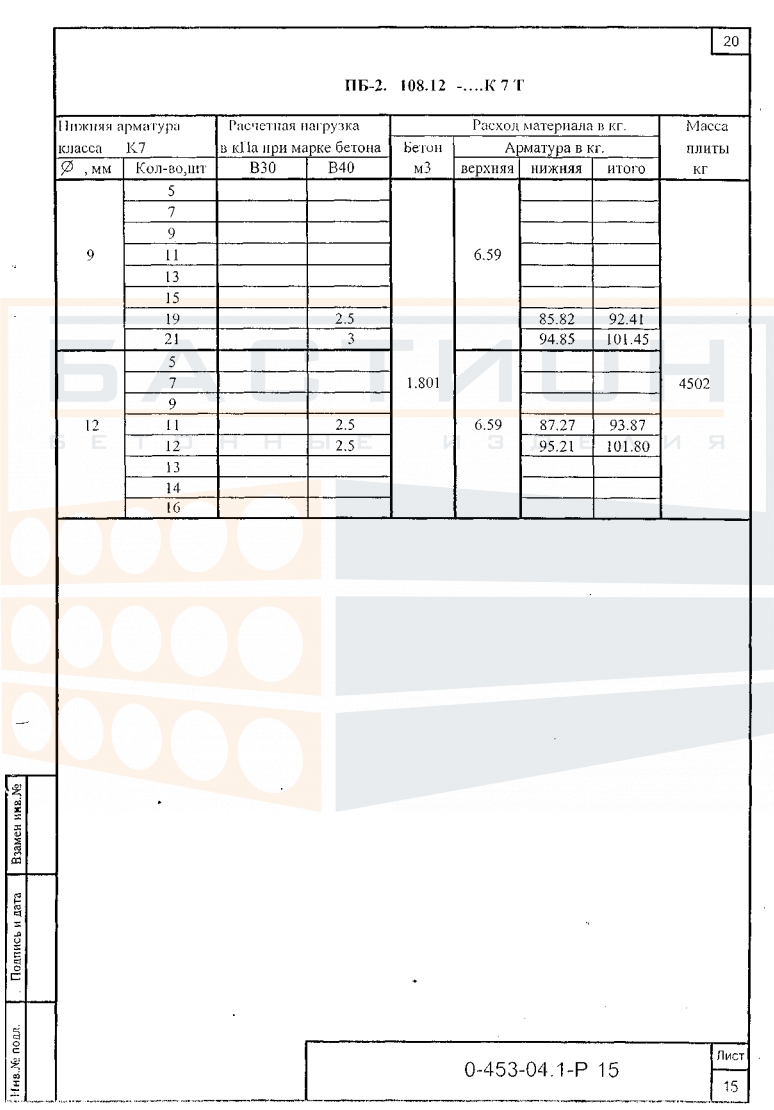

Плита перекрытия железобетонная ПБ 2.108.12

Плита перекрытия железобетонная ПБ 2.108.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к пустотным плитам, что позволяет снизить собственный вес конструкции при сохранении необходимой жесткости и несущей способности. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающий восприятие изгибающих нагрузок в пролете. Типоразмер соответствует номенклатуре по ГОСТ 26434-2015, регламентирующему параметры пустотных плит перекрытия для жилых, общественных и промышленных зданий.

Данная плита предназначена для работы в составе сборного железобетонного каркаса с опиранием на несущие стены, ригели или балки. Основная функция — восприятие вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей на опорные конструкции. Длина изделия (10780 мм) и масса (4502 кг) требуют использования крана соответствующей грузоподъемности при монтаже. Ошибки при подборе схемы опирания или нарушение целостности торцевых зон могут привести к снижению расчетной несущей способности и деформациям перекрытия. Проектная документация должна содержать указания по глубине опирания, армированию швов и анкеровке плит в узлах сопряжения.

Область применения и технические особенности

Монтаж плиты выполняется с обязательной выверкой положения по осям и отметкам; опирание осуществляется на подготовленные опорные площадки. Торцевые участки пустотной плиты являются зонами передачи усилий на опоры, поэтому их повреждения недопустимы. Соединение смежных плит между собой выполняется путем омоноличивания швов бетоном класса по прочности, указанного в рабочей документации, что обеспечивает совместную работу перекрытия как жесткого диска. Анкеровка арматуры выпусков или закладных деталей в ригелях и стенах предотвращает горизонтальные смещения плит под действием нагрузок.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки в соответствии с проектным заданием.
• Пустотная конструкция уменьшает собственный вес элемента, что снижает нагрузку на фундамент и позволяет увеличить пролет перекрытия по сравнению со сплошными плитами.
• Опирание плиты выполняется на глухую или упругую опору; глубина опирания задается рабочими чертежами и зависит от типа опорной конструкции (стена, ригель, стальная балка).
• Монтаж производится с применением крана, грузоподъемность которого подбирается по массе плиты (4502 кг); строповка осуществляется за монтажные петли с использованием траверс для предотвращения перекосов.
• Торцевые грани плиты являются опорными зонами; их скалывание или смятие при складировании, транспортировке или монтаже не допускается, так как это снижает площадь передачи усилий и может вызвать раскрытие анкеровки арматуры.
• Швы между плитами после укладки заполняются бетоном с обязательным уплотнением; при необходимости устанавливаются поперечные связи для восприятия горизонтальных нагрузок.
• Пустоты плиты не предназначены для прокладки трубопроводов или кабелей без специального проектного обоснования; вскрытие пустот нарушает армирование и ухудшает теплозвукоизоляционные характеристики перекрытия.

Соблюдение проектных решений по опиранию, строповке и омоноличиванию стыков обеспечивает расчетный режим работы плиты в составе перекрытия. Отклонения от схемы монтажа могут привести к образованию трещин, недопустимым прогибам и снижению долговечности конструкции. Приемка смонтированного перекрытия выполняется по результатам геодезической проверки высотных отметок и качества замоноличенных швов.

Правила хранения и транспортировки изделия

Плиты следует хранить в горизонтальном положении на ровном, очищенном от мусора и снега основании. Укладка производится на деревянные или бетонные прокладки, располагаемые в опорных зонах (на расстоянии 200–300 мм от торцов). Прокладки вышележащих рядов должны совпадать по вертикали с нижними для исключения изгибающих напряжений. Высота штабеля не должна превышать норм, установленных ГОСТ 13015-2012 для данного типа изделий, с учетом массы и устойчивости. Монтажные петли и торцевые кромки защищаются от повреждений при складировании; укладка с выступающими частями элементов друг на друга не допускается.

Транспортирование производится железнодорожным или автомобильным транспортом с фиксацией плит от продольных и поперечных смещений. Запрещается перевозка плит навалом; их укладывают в кузов на ложементы, повторяющие форму опорных зон, и закрепляют инвентарными упорами и стяжными ремнями. Строповка при погрузках и разгрузках осуществляется только за монтажные петли, исключая обвязку арматурой. В процессе транспортировки исключаются ударные нагрузки и перекосы, способные вызвать сколы бетона и деформации арматурного каркаса.
