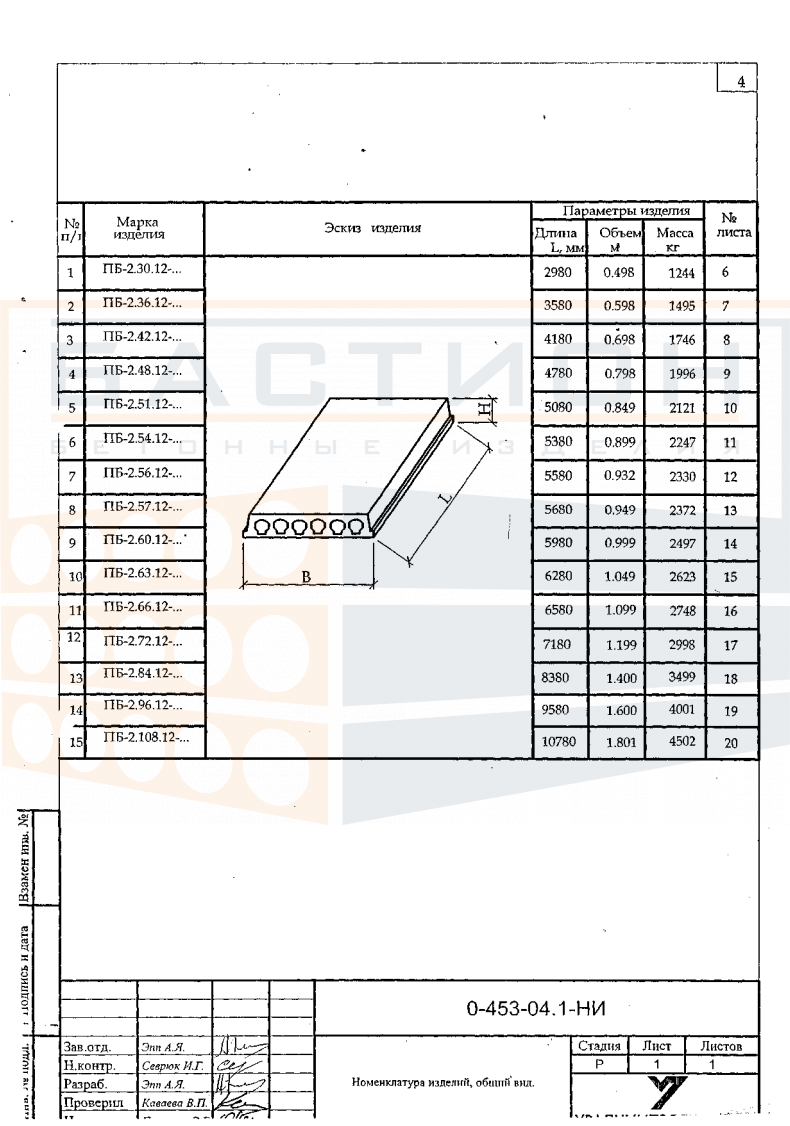

Плита перекрытия железобетонная ПБ 2.30.12

Плита перекрытия железобетонная ПБ 2.30.12 — это элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к типу пустотных плит, что позволяет снизить собственный вес при сохранении несущей способности, необходимой для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий. Внутреннее стальное армирование и тяжелый бетон обеспечивают работу элемента в составе сборной железобетонной конструкции.

Плита предназначена для использования в зданиях различного назначения с несущими стенами, балками или ригелями. Передача нагрузок на опорные элементы осуществляется через торцевые зоны, которые должны быть защищены от повреждений в процессе монтажа и эксплуатации. Недостаточная глубина опирания или перекос плиты могут привести к неравномерному распределению усилий и снижению надежности перекрытия. Маркировка плиты связана с типоразмерным рядом, установленным в ГОСТ 26434-2015, который определяет основные параметры пустотных плит перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей с выверкой отметок и осей. Сопряжение с несущими элементами требует проектной глубины опирания, которая задается рабочей документацией. Пустоты плиты не предназначены для прокладки коммуникаций, не предусмотренных проектом, так как это может нарушить целостность конструкции. Швы между смежными плитами заполняются бетонным раствором с последующим омоноличиванием, что обеспечивает совместную работу перекрытия.

• Работает в пролете между опорами, воспринимая вертикальные нагрузки и передавая их на стены, балки или ригели.
• Требует проектной глубины опирания, которая уточняется по серии или рабочей документации объекта.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены зоны передачи усилий.
• Пустотная структура снижает массу элемента, что облегчает монтаж и уменьшает нагрузку на фундамент.
• Швы между плитами после замоноличивания обеспечивают жесткость и трещиностойкость перекрытия.
• При монтаже запрещается использовать плиту с изломом, сколами ребер или обнажением арматуры в опорной зоне.
• Типоразмер относится к решениям серии пустотных плит, параметры опирания и армирования задаются по стандарту ГОСТ 26434-2015.

Соблюдение требований к опиранию, монтажной плоскости и защите торцов является обязательным условием для расчетной работы плиты в составе перекрытия. Отклонения от проектных решений могут привести к снижению несущей способности и возникновению дефектов.

Правила хранения и транспортировки изделия

Плиты перекрытия складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам, и должны располагаться строго по вертикали в штабеле. Высота штабеля определяется с учетом массы изделий и условий сохранности, при этом не допускается опирание плит на слабые кромки или монтажные петли. При длительном хранении требуется защита изделий от атмосферных осадков и переувлажнения.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения в кузове. Запрещается перевозка навалом или с опиранием на торцы. Строповка производится только за монтажные петли с равномерным распределением усилий. Исключение ударных нагрузок и резких маневров при разгрузке предотвращает повреждение бетона и арматуры. Перед монтажом необходимо провести визуальный осмотр на предмет трещин, сколов и деформаций.
