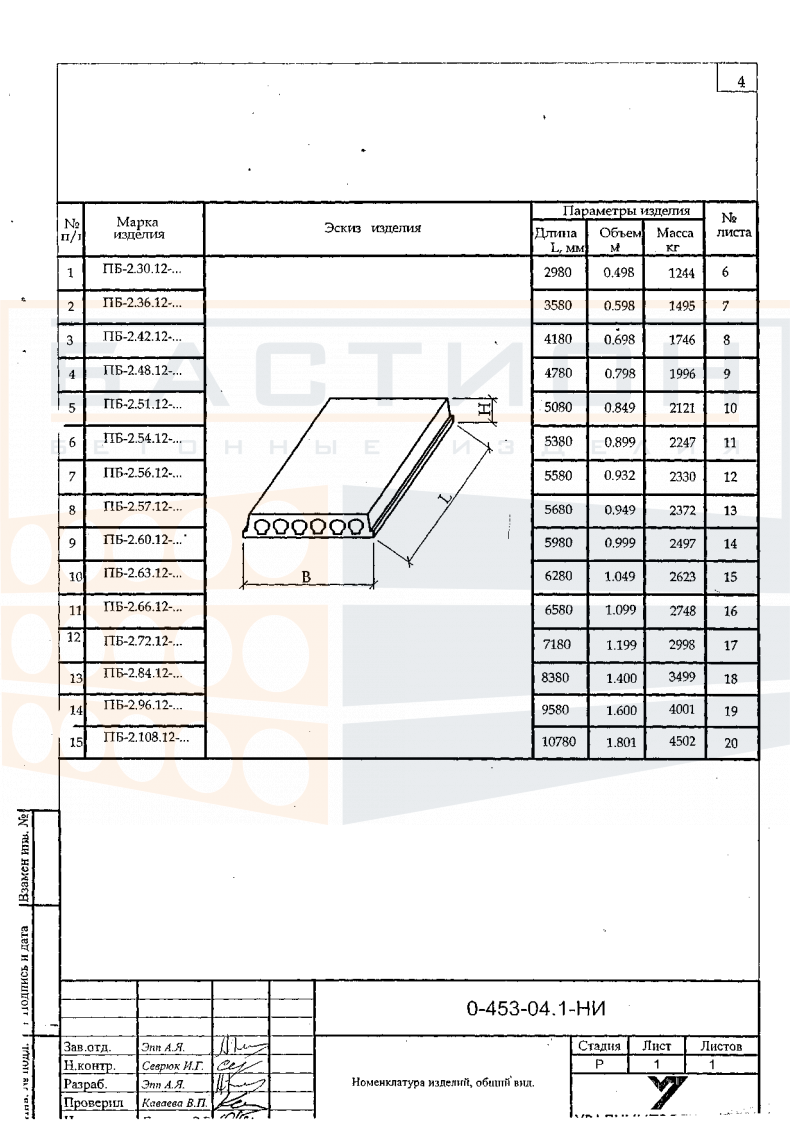

Плита перекрытия железобетонная ПБ 2.63.12

Плита перекрытия железобетонная ПБ 2.63.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие работает в пролете между несущими опорами и передает нагрузку от пола, перегородок, оборудования и людей на стены, балки или ригели. Конструкция из тяжелого бетона с внутренним стальным армированием обеспечивает восприятие изгибающих усилий и устойчивость формы при эксплуатации. Пустотная структура позволяет снизить собственный вес элемента при сохранении несущей способности, что уменьшает нагрузку на фундамент и нижележащие конструкции.

Плита ПБ 2.63.12 относится к типоразмерам, применяемым в решениях серии ГОСТ 26434-2015, которая определяет основные параметры плоских плит перекрытия. Элемент предназначен для укладки на несущие стены, балки или ригели с обеспечением проектной глубины опирания. При монтаже требуется строго горизонтальное положение и выверка отметок. Недостаточная глубина опирания или перекос плиты могут привести к перераспределению усилий и образованию трещин в опорных зонах. Торцевые участки изделия не должны иметь повреждений, так как они участвуют в передаче сдвиговых напряжений. Швы между смежными плитами заполняются раствором по проекту для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание из несущих элементов с выровненной поверхностью. Опирание производится по двум коротким сторонам, при этом пустоты располагаются вдоль пролета. Вертикальные и горизонтальные смещения при установке не допускаются, так как они нарушают проектную работу элемента. Анкеровка плиты в конструкцию здания выполняется по рабочей документации, обычно путем соединения закладных деталей с арматурой стен или ригелей. После монтажа стыки омоноличиваются бетоном для создания жесткого диска перекрытия.

• Элемент работает в пролете как однопролетная балка под равномерно распределенной нагрузкой; опорные зоны воспринимают поперечную силу и требуют проектной глубины опирания не менее указанной в документации.
• Пустоты снижают массу изделия на 20–30 % по сравнению со сплошным сечением, что облегчает транспортировку и монтаж, но не уменьшает несущую способность при правильном опирании.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в них расположены анкеровка арматуры и зона передачи предварительного напряжения.
• Монтаж производится с использованием траверсы, обеспечивающей равномерный захват за монтажные петли; перекос при подъеме недопустим из-за риска образования трещин.
• Швы между плитами заполняются цементно-песчаным раствором марки не ниже проектной; пустоты не используются для прокладки коммуникаций без специального проектного решения.
• Плита рассчитана на эксплуатацию в сухих и нормальных влажностных условиях; при использовании в неотапливаемых помещениях требуется дополнительная теплоизоляция по проекту.

Применение плит ПБ серии ГОСТ 26434-2015 позволяет унифицировать перекрытия типовых зданий и сократить сроки строительства за счет заводской готовности элементов. Проектная документация конкретного объекта определяет количество плит, схему раскладки и узлы сопряжения.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей просадку грунта. Под нижний ряд укладываются деревянные прокладки сечением не менее 100×100 мм, расположенные строго в опорных зонах (на расстоянии 200–400 мм от торцов). Между рядами устанавливаются такие же прокладки, совпадающие по вертикали, чтобы избежать изгибающих моментов в изделиях. Высота штабеля определяется проектом складирования с учетом массы и прочности нижних плит, но не должна превышать значений, при которых возможны деформации. Запрещается складировать плиты с опиранием на ребра или углы, а также с прогибом от собственного веса.

Транспортировка осуществляется в горизонтальном положении на автомобильном транспорте с жесткой фиксацией от смещения. Плиты укладывают на деревянные прокладки, расположенные в местах монтажных петель, и закрепляют стропами или упорами. Перевозка навалом не допускается, так как это приводит к повреждению торцов и граней. При погрузке и разгрузке запрещается сбрасывание изделий и удары о другие конструкции. Монтажные петли используются только для строповки, их повреждение при транспортировке недопустимо. Перед монтажом каждая плита осматривается на наличие трещин и сколов, которые могут снизить несущую способность элемента.
