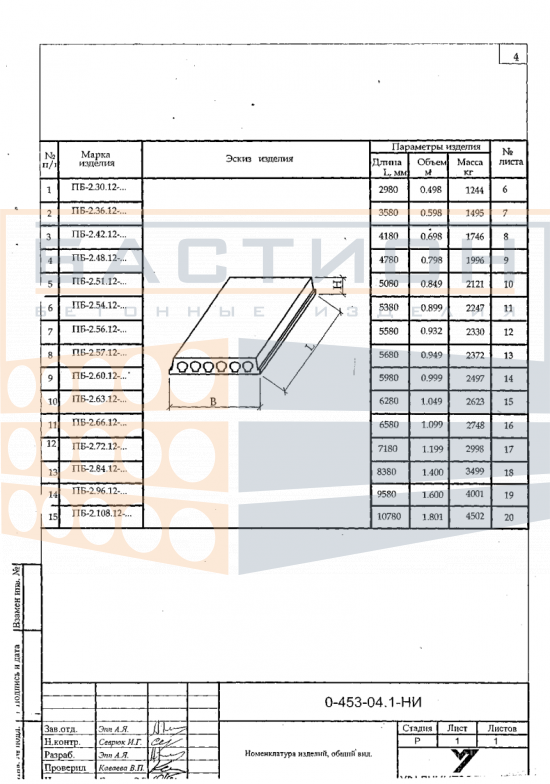

Плита перекрытия железобетонная ПБ 2.60.12

Плита перекрытия железобетонная ПБ 2.60.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Маркировка изделия связана с серией ГОСТ 26434-2015, устанавливающей типоразмеры и технические требования к плитам перекрытия.

Изделие относится к пустотным плитам типа ПБ, что обеспечивает снижение собственного веса при сохранении несущей способности, необходимой для восприятия нагрузок от пола, перегородок, оборудования и людей. Недостаточная глубина опирания или повреждение торцевых зон при монтаже могут привести к снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Плита ПБ 2.60.12 работает в пролете между несущими опорами — стенами, балками или ригелями. Монтаж изделия выполняется на выровненное основание с соблюдением проектной глубины опирания. Пустотная структура позволяет прокладывать инженерные коммуникации только в предусмотренных проектом зонах, без нарушения целостности ребер и торцевых участков.

• Опирание плиты осуществляется на несущие элементы здания по кратчайшим сторонам; глубина опирания задается рабочим проектом и контролируется при монтаже.
• Торцевые зоны плиты являются опорными и не должны повреждаться при строповке, разгрузке и установке — сколы и трещины в этих участках снижают несущую способность.
• Швы между смежными плитами заполняются бетоном по проекту; омоноличивание обеспечивает совместную работу элементов перекрытия и распределение нагрузки.
• При монтаже проверяется отметка опорных площадок и горизонтальность укладки — перекос плиты приводит к неравномерному распределению усилий и возможному раскрытию швов.
• Для строповки используются монтажные петли, расположенные в теле плиты; подъем выполняется с применением траверсы с равномерным натяжением всех захватов.
• Пустоты плиты не предназначены для сквозной прокладки трубопроводов без проектного усиления — нарушение конструкции ребер может вызвать потерю устойчивости элемента.

Соблюдение монтажных требований — проектная глубина опирания, ровность опорной поверхности и защита торцов — гарантирует расчетное перераспределение усилий и длительный срок службы перекрытия в составе здания.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала устанавливаются в местах, соответствующих опорным зонам плиты; при многорядном штабелировании прокладки располагаются строго по вертикали. Торцы и монтажные петли должны быть защищены от повреждений. Высота штабеля ограничивается условиями устойчивости и допустимой нагрузкой на нижние изделия.

При транспортировке плита фиксируется в кузове в положении, исключающем смещение и ударные воздействия. Перевозка навалом не допускается. Погрузка и выгрузка выполняются с использованием траверс или мягких строп, исключающих опирание на кромки и углы. Подъем производится плавно, без рывков.
