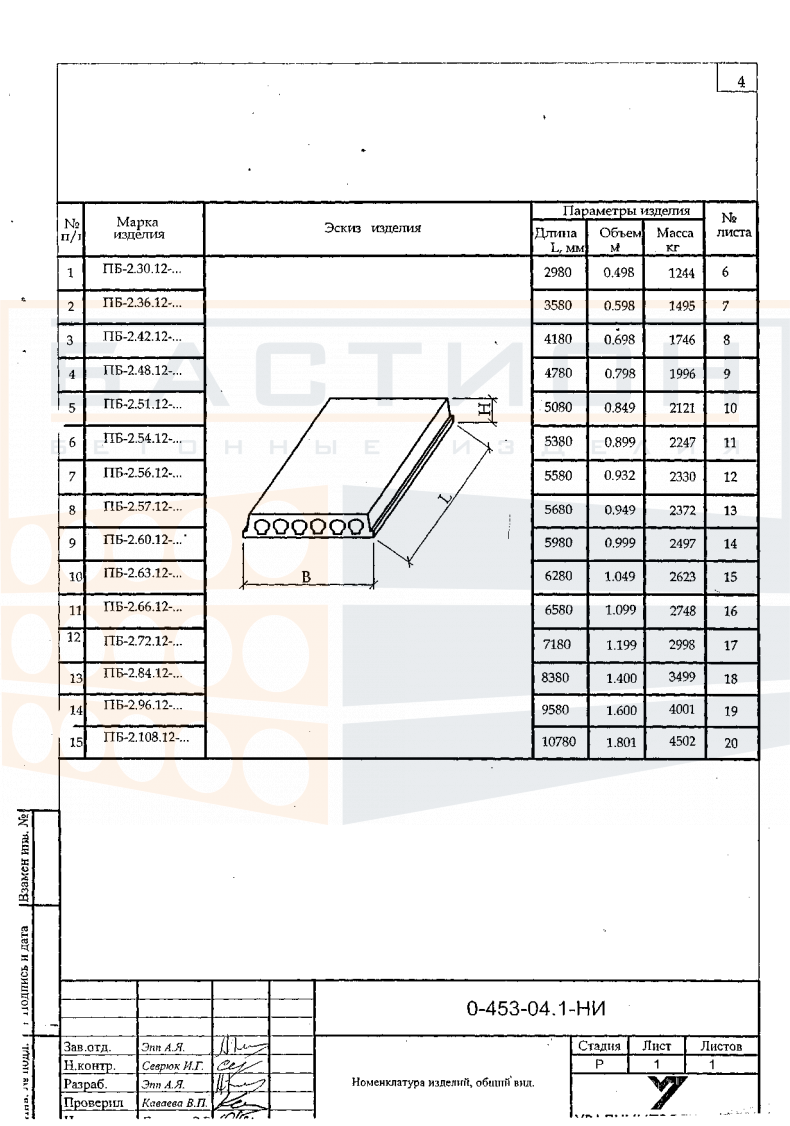

Плита перекрытия железобетонная ПБ 2.42.12

Плита перекрытия железобетонная ПБ 2.42.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к пустотным плитам, что позволяет снизить собственный вес конструкции при сохранении необходимой несущей способности. Плита работает в пролете между несущими опорами и передает нагрузку от пола, перегородок, оборудования и временных воздействий на стены, балки или ригели. Типоразмер связан с решениями, регламентируемыми ГОСТ 26434-2015, который определяет основные параметры и номенклатуру плит перекрытия.

Основное назначение плиты — формирование жесткого горизонтального диска перекрытия, обеспечивающего пространственную устойчивость здания. Конструкция рассчитана на восприятие равномерно распределенных нагрузок в составе сборного или сборно-монолитного перекрытия. Применение пустотных плит позволяет сократить расход бетона и уменьшить нагрузку на фундаменты по сравнению с монолитными решениями. Неправильный выбор глубины опирания, повреждение торцевых зон при монтаже или эксплуатации могут привести к снижению несущей способности и нарушению работы пролета. Монтаж должен выполняться с соблюдением проектных отметок и схем раскладки.

Область применения и технические особенности

Плита ПБ 2.42.12 устанавливается на несущие стены или ригели с обеспечением проектной глубины опирания. При монтаже следует контролировать горизонтальность плоскости и совпадение осей. Стыки между плитами заполняются раствором или бетоном для обеспечения совместной работы. Пустоты плиты не предназначены для прокладки коммуникаций, не предусмотренных проектом. Строповка осуществляется за монтажные петли с использованием строп, исключающих повреждение бетона. Для предотвращения трещинообразования необходимо соблюдать условия опирания и избегать сосредоточенных нагрузок в пролете на этапе монтажа.

• Плита работает в пролете между несущими опорами, воспринимая нагрузки от собственного веса, пола, перегородок и временных воздействий и передавая их на стены или ригели.
• Глубина опирания плиты на несущие конструкции должна соответствовать рабочим чертежам серии; недостаточное опирание снижает несущую способность и может вызвать деформации.
• Торцевые зоны плиты являются наиболее ответственными — при строповке и разгрузке не допускается повреждение бетона и монтажных петель, так как это нарушает передачу усилий.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проекту, что обеспечивает жесткость диска перекрытия и предотвращает взаимные смещения.
• Монтажное положение плиты проверяется по отметкам и осям; перекос или смещение относительно опорных площадок не допускается, так как вызывает внецентренное нагружение.
• Пустоты плиты используются только заводским способом формирования — сверление или пробивка пустот для пропуска коммуникаций без проектного обоснования запрещена, так как ослабляет сечение.
• При подъеме и установке плиты применяются траверсы или стропы, обеспечивающие вертикальное положение и равномерную нагрузку на монтажные петли, исключая рывки и удары.

После монтажа швы между плитами необходимо омонолитить для создания монолитного диска перекрытия. Анкеровка плит к несущим элементам выполняется в соответствии с проектом, что повышает общую пространственную жесткость здания. При приемке работ проверяется горизонтальность поверхности и отсутствие дефектов в зонах опирания.

Правила хранения и транспортировки изделия

Плиты перекрытия складируют в горизонтальном положении на ровном, очищенном от мусора и снега основании. Между штабелями и по рядам в опорных зонах укладывают деревянные или бетонные прокладки сечением не менее 100×100 мм. Прокладки должны располагаться строго по вертикали в местах опирания, как правило, на расстоянии 300–400 мм от торцов. Высота штабеля не должна превышать 2,5 м, а количество рядов — 10–12 штук, в зависимости от массы и габаритов. При складировании на открытой площадке обеспечивается сток воды, а торцы плит защищаются от увлажнения.

Транспортировка осуществляется в горизонтальном положении на специализированных автомобилях с жесткой фиксацией от смещения. Опорные базы транспортного средства должны совпадать с местами расположения прокладок при складировании. Запрещается перевозка плит навалом, а также с опиранием на слабые кромки или углы. Погрузка и разгрузка производятся с использованием монтажных петель и грузозахватных приспособлений, исключающих удары, перекосы и повреждения бетона. При штабелировании для транспортировки ряды разделяют прокладками, расположенными в тех же вертикальных плоскостях.
