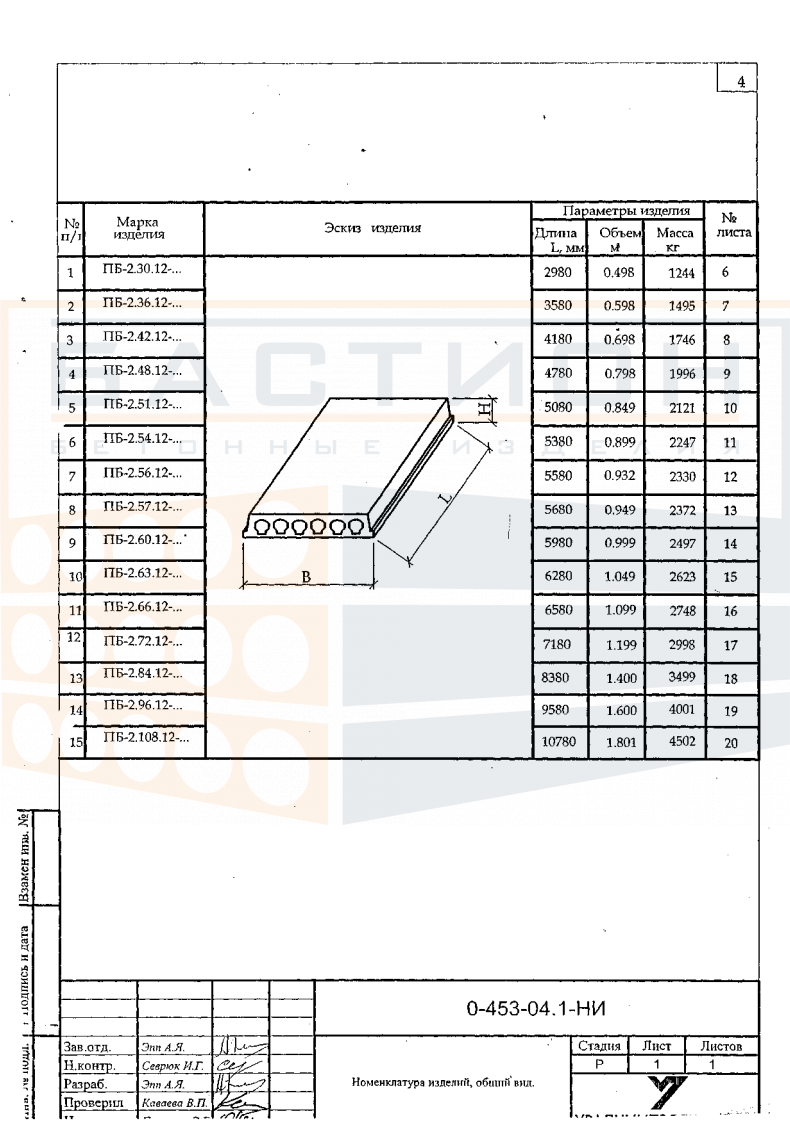

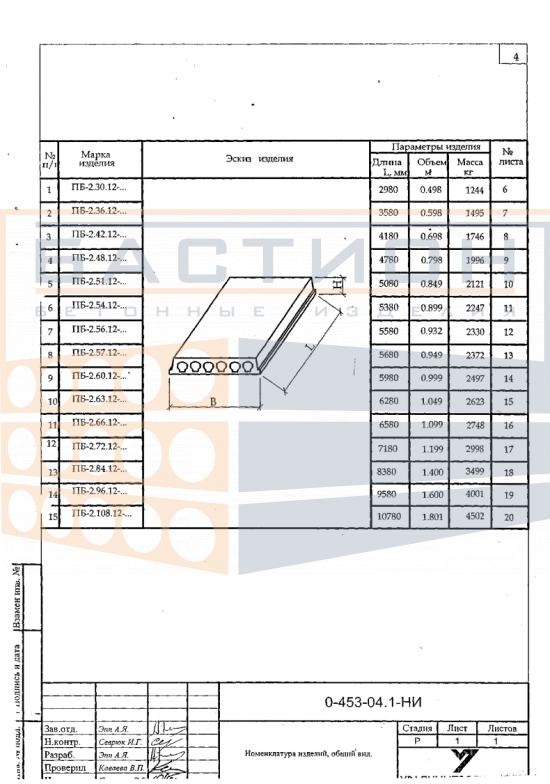

Плита перекрытия железобетонная ПБ 2.84.12

Плита перекрытия ПБ 2.84.12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к пустотным плитам, что позволяет снизить собственный вес конструкции без потери несущей способности. Маркировка и типоразмер регламентируются ГОСТ 26434-2015, определяющим основные параметры и требования к плитам перекрытия данного типа. Плита рассчитана на восприятие эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели.

Применение плит ПБ 2.84.12 целесообразно в зданиях с широким шагом поперечных несущих стен или каркасных системах, где требуется перекрыть пролёты до 8,4 м. Длина изделия 8380 мм позволяет формировать перекрытия в сооружениях с соответствующими расстояниями между опорами. Правильный монтаж требует обеспечения проектной глубины опирания на несущие элементы и выверки горизонтального положения плиты. Недостаточное опирание или перекос могут привести к неравномерному распределению нагрузки и нарушению работы конструкции. При выборе плиты необходимо учитывать действующие нагрузки и условия опирания в соответствии с рабочей документацией.

Область применения и технические особенности

Монтаж плиты ПБ 2.84.12 выполняется на подготовленное основание с выверенными отметками опорных площадок. Опирание осуществляется на стены, балки или ригели в соответствии с проектными решениями. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как пустотные каналы воспринимают сдвигающие напряжения. Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту. Анкеровка соседних плит между собой и с опорными конструкциями обеспечивает совместную работу перекрытия.

• Плита работает в пролёте между несущими опорами, воспринимая изгибающие нагрузки от собственного веса и полезной нагрузки.
• Пустотная конструкция обеспечивает снижение массы изделия на 20–30 % по сравнению со сплошной плитой аналогичной длины, что уменьшает нагрузку на фундамент.
• Торцевые участки плиты являются зонами восприятия поперечной силы; их повреждение или нарушение геометрии недопустимо.
• Опирание плиты должно выполняться на два несущих элемента (стены, ригели) с глубиной опирания, заданной проектом; минимальная глубина уточняется по рабочей документации.
• Швы между плитами заполняются раствором или бетоном после монтажа, омоноличивание выполняется в проектном объёме для обеспечения диска перекрытия.
• Пустоты плиты не предназначены для прокладки инженерных коммуникаций без дополнительных проектных решений, так как это снижает несущую способность.

Соблюдение указанных требований при монтаже и эксплуатации плиты ПБ 2.84.12 обеспечивает надежную работу перекрытия в составе здания. Все отклонения от проектных параметров опирания, положения или стыковки должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ 2.84.12 складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки устанавливаются в местах, соответствующих опорным зонам (торцевые участки), и должны располагаться строго одна над другой по вертикали в каждом ряду штабеля. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности. Защита торцов и монтажных петель от повреждений обязательна.

Транспортирование плит производится в специально оборудованных транспортных средствах, исключающих смещение и удары. Изделия укладываются на ложементы или деревянные прокладки в тех же опорных зонах. Крепление выполняется с помощью гибких стяжек к элементам кузова. Перевозка навалом или с опиранием на слабые кромки запрещена. Погрузка и выгрузка осуществляются с использованием монтажных петель подъёмными механизмами соответствующей грузоподъёмности.
